【干货】给排水工程中用到的17种管材
给排水管作为建筑及市政建设的重要构成部分,在我国城市化建设过程中有着极为广泛的应用,因此,给排水管材的选取就在建筑过程中显得尤为重要。
今天给大家就常用给排水系统的管材选用,做了一个简单的汇总,希望对各位有帮助。
01

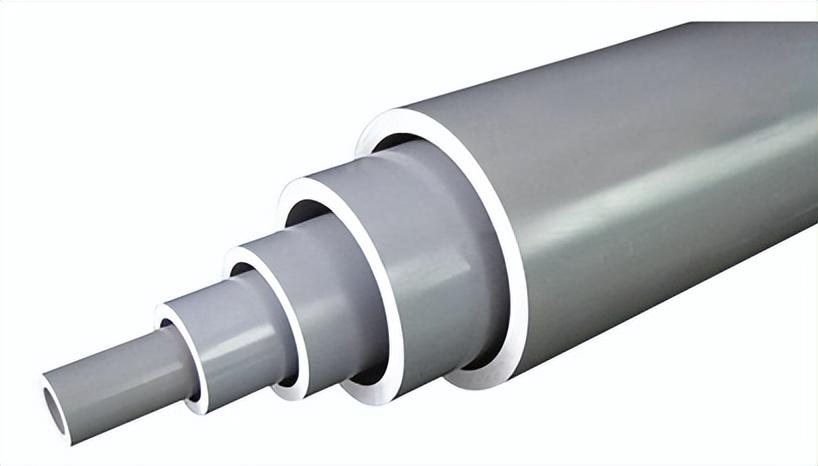

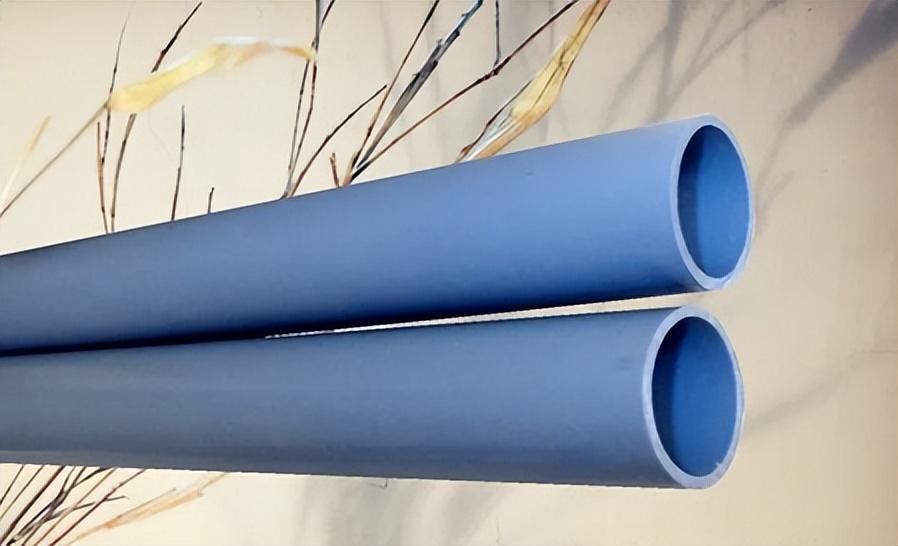

硬聚氯乙烯(PVC-U)给水管
PVC-U管道是以卫生级聚氯乙烯(PVC)树脂为主要原料,加入适量的稳定剂、润滑剂、填充剂、增色剂等经塑PVC-U排水管料挤出机挤出成型和注塑机注塑成型,通过冷却、固化、定型、检验、包装等工序以完成管材、管件的生产。物化性能优良,耐化学腐蚀,抗冲强度高,流体阻力小,较同口径铸铁管流量提高30%,耐老化,使用寿命长,使用年限不低于50年,是建筑给排水的理想材料。质轻耐用,安装方便,有力的加快了工程进度。节约建筑费用,相对于相同规格的铸铁管,可大大降低施工费用。
应用范围:城镇自来水输水供水工程、建筑内外供水工程、工矿企业供水工程、地埋消防供水工程、农田水利输水灌溉工程、园林园艺绿化供水工程、水产养殖业供水排水工程等。
02

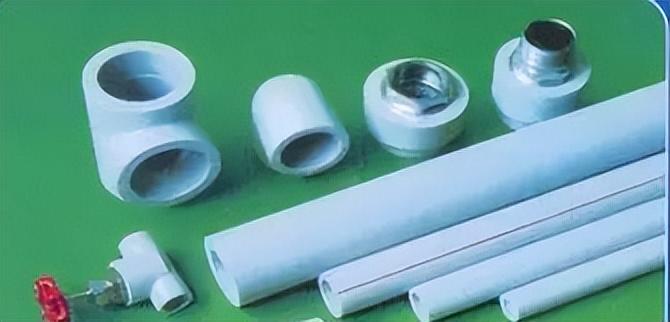

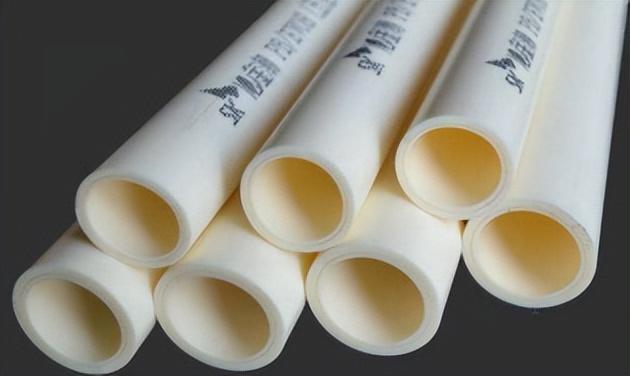

无规共聚聚丙烯(PP-R)给水管
PP-R管又叫三型聚丙烯管,采用无规共聚聚丙烯经挤出成为管材,注塑成为管件。是欧洲90年代初开发应用的新型塑料管道产品。PP-R是80年代末,采用气相共聚工艺使5%左右PE在PP的分子链中随机地均匀聚合(无规共聚)而成为新一代管道材料。它具有较好的抗冲击性能和长期蠕变性能。
PPR管优点:价格适中、性能稳定,耐热保温,耐腐蚀,内壁光滑不结垢、管道系统安全可靠,并不渗透,使用年限可达50年。号称永不结垢、永不生锈、永不渗漏、绿色高级给水材料。
PPR管缺点:施工技术要求高,需采用专用工具及专业人士进行施工,方能确保系统安全。
PPR管材应用领域:
1、建筑物的冷热水系统,包括集中供热系统;
2、建筑物内的采暖系统、包括地板、壁板及辐射采暖系统;
3、可直接饮用的纯净水供水系统;
4、中央(集中)空调系统;
5、输送或排放化学介质等工业用管道系统。
03

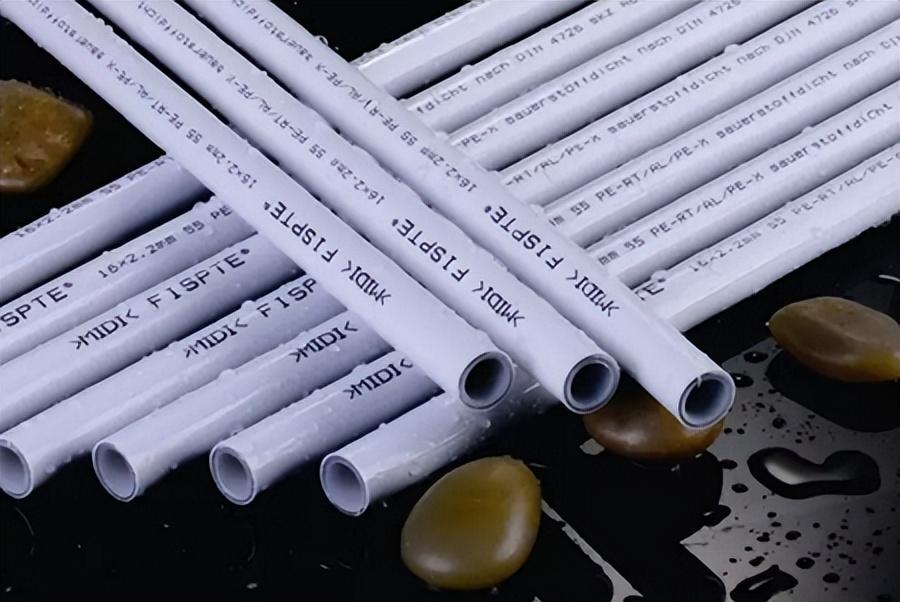

铝塑复合给水管
铝塑复合管是最早替代铸铁管的供水管,其基本构成应为五层,即由内而外依次为塑料、热熔胶、铝合金、热熔胶、塑料。市场上主要有三种铝塑给水管:第一种是内外层为聚乙烯,第二种是内层为交联聚乙烯,外层为聚乙烯,第三种是内外层均为交联聚乙烯,中部层均为铝层。
铝塑复合管损耗小,可任意剪裁、易安装、施工方便,有较好的保温性能,内外壁不易腐蚀,因内壁光滑,对流体阻力很小,可随意弯曲。配件为纯铜,价格昂贵,铜件内径小于铝塑复合管内径,口径流量小,且安装不好遇热胀冷缩易漏水。
04
交联聚乙烯(PE-X)给水管
交联聚乙烯管(PE-X)由于具有良好的卫生性能和综合力学物理性能,是新一代的绿色管材,自20世纪80年代起,用于包括饮用水和热水在内的各类流体的输送。
交联聚乙烯管以高密度聚乙烯作为主要原料,通过高能射线或化学引发的作用,将线性大分子结构转变为空间网状结构,生产出的交联聚乙烯管材可以在-75~95℃(短期110℃)和0.6~2MPa压力下长期使用,寿命高达50年。这种管材目前在世界地暖行业是占主导地位的水暖管材。
05

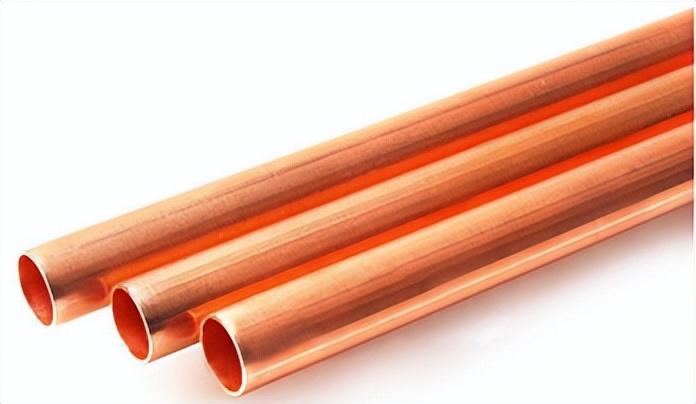

铜管(无缝紫铜管)
紫铜管,有色金属管一种。是压制的和拉制的无缝管。低温强度高。常用于制造换热设备(如冷凝器等)。也用于制氧设备中装配低温管路。直径小的铜管常用于输送有压力的液体(如润滑系统、油压系统等)和用作仪表的测压管等。铜管具备坚固、耐腐蚀的特性,而成为现代承包商在所有住宅商品房的自来水管道、供热、制冷管道安装的首选。
优点:铜管质地坚硬,不易腐蚀,且耐高温、耐高压,是最好的给水管材。
缺点:价格高。
06

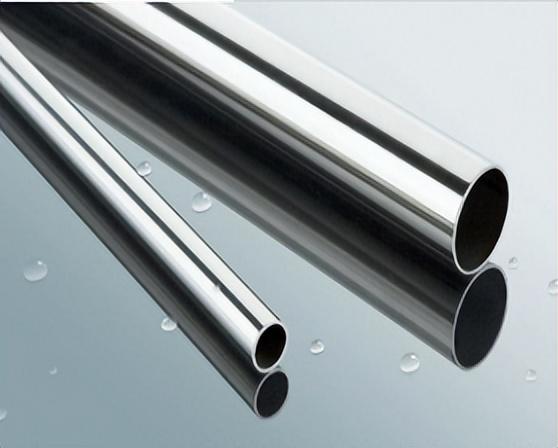

薄壁不锈钢管
奥氏体薄壁不锈钢管材,是指壁厚与外径之比不大于6%的不锈钢管道。薄壁不锈钢管管材中铬与氧气、氧化剂反应后,产生钝化作用,在表面形成一层薄而坚韧的致密钝化膜Cr2O3,起抗腐蚀的保护覆膜作用。
不锈钢管具有强度高,抗腐蚀性能强、韧性好,抗振动冲击和抗震性能优,低温不变脆,输水过程中可确保输水水质的纯净,且经久耐用又可再生做装潢材料利用。
07

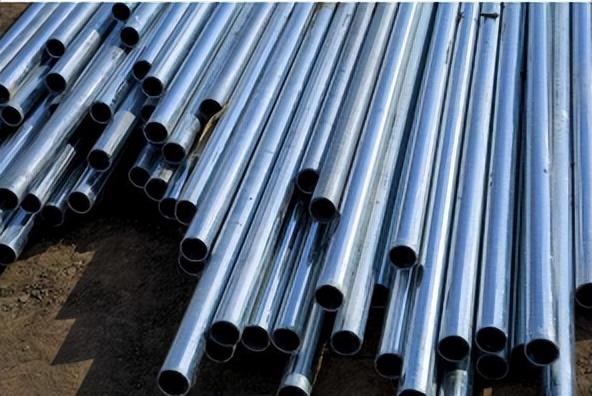

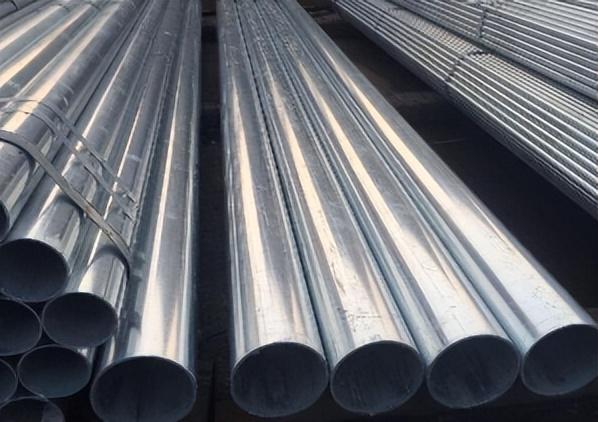

热浸镀锌钢管
热镀锌是使熔融金属与铁基体反应而产生合金层,从而使基体和镀层二者相结合。
热镀锌是先将钢铁制件进行酸洗,为了去除钢铁制件表面的氧化铁,酸洗后,通过氯化铵或氯化锌水溶液或氯化铵和氯化锌混合水溶液槽中进行清洗,然后送入热浸镀槽中。热镀锌具有镀层均匀,附着力强,使用寿命长等优点。
08
焊接钢管
可分为直缝焊管和螺旋焊管。可在消防供水管网中使用。具有强度高,抗应变能力强的优点,但是其耐腐蚀性能差,应作防腐处理。同管径的钢管具有不同的厚度,所以在选择的时候应注明壁厚。
直缝焊管:生产工艺简单,生产效率高,成本低,发展较快。
螺旋焊管:强度一般比直缝焊管高,能用较窄的坯料生产管径较大的焊管,还可以用同样宽度的坯料生产管径不同的焊管。但是与相同长度的直缝管相比,焊缝长度增加30~100%,而且生产速度较低。因此,较小口径的焊管大都采用直缝焊,大口径焊管则大多采用螺旋焊。
09
氯化聚氯乙烯(PVC-C)给水管
以氯化聚氯乙烯树脂为原料制成的管道管件,其显著的优越性表现在它的坚固耐用、耐腐蚀、耐酸碱、耐老化,具有低的热膨胀系数、导热系数和良好的阻燃性及优越的卫生性能。CPVC管道符合我国所有塑料冷热水管的卫生标准,具有非常好的市场前景。
在国外,CPVC用于制造居家用冷、热水输送管及管件已十分普遍。其管道热损耗低、不挂水滴、无水垢聚集,在82℃温度与0.7MPa压力下可持续应用,并得到美国国家环境卫生基金会可饮用水的认证。此外,由于CPVC的燃点大大高于木材,达450℃以上,国外已将CPVC用于制造消防喷淋管系统。目前,国内也开始在消防系统中使用CPVC管道。
10

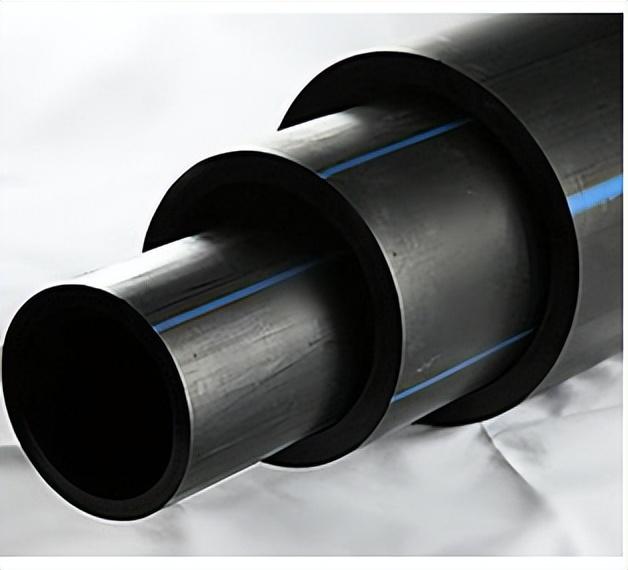

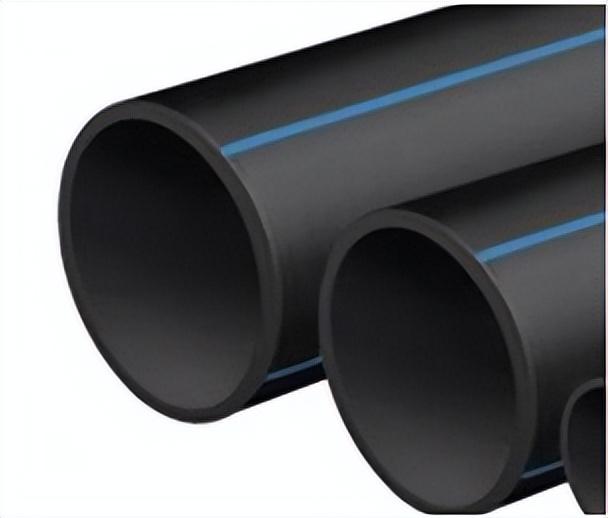

聚乙烯(PE)给水管(PE80、PE100)
PE管加工时不添加重金属盐稳定剂,材质无毒性,无结垢层,不滋生细菌,很好地解决了城市饮用水的二次污染。除少数强氧化剂外,可耐多种化学介质的侵蚀;无电化学腐蚀。
在额定温度、压力状况下,PE管道可安全使用50年以上。PE管韧性好,耐冲击强度高,重物直接压过管道,不会导致管道破裂。PE管热熔或电熔接口的强度高于管材本体,接缝不会由于土壤移动或活载荷的作用断开。管道质轻,焊接工艺简单,施工方便,工程综合造价低。
11
耐热聚乙烯(PE-RT)给水管
耐热聚乙烯作为塑料类管材,其与钢管、铁管等传统金属管材相比,不仅具有良好的稳定性、耐腐蚀性以及连接可靠性,同时还具有节能、不结垢、安装简单和施工方便的特点,能够满足地板采暖系统内部管道的各方面要求。
由此可见,未来耐热聚乙烯管材在城市采暖工程中的广泛应用已经成为必然趋势,而对于耐热聚乙烯管材性能与加工工艺的研究,也是非常必要且具有现实意义的。
12

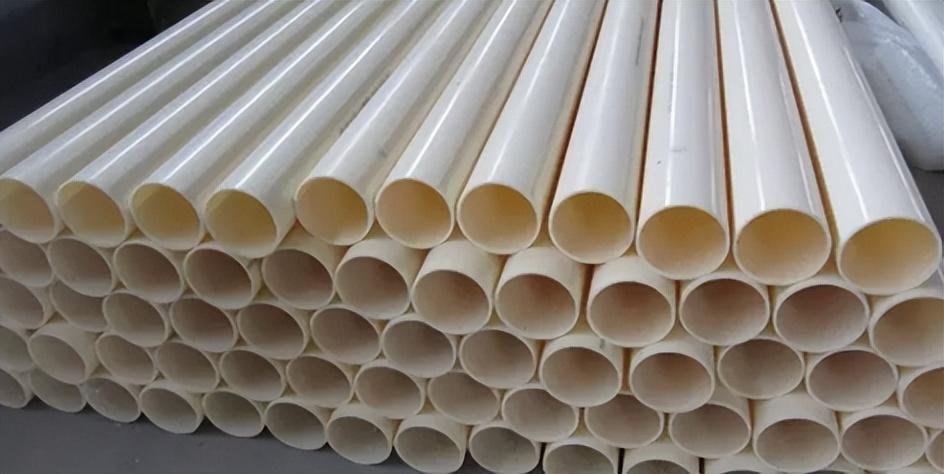

丙烯腈-丁二烯-苯乙烯(ABS)
工程塑料给水管
制造管材的材料为丙烯睛一丁二烯一苯乙烯的混配料,其中以ABS树脂为主,仅加入为提高其物理、力学性能及加工性能所需的添加剂,添加剂应分散均匀。丙烯腊一丁二烯一苯乙烯密度(kg/m3)为:1000≤ρ≤l070。丙烯腊一丁二烯一苯乙烯原料中丙烯睛应大于20(质量分数),其它组成不大于5%(质量分数)。原料应制成管材,按GB/T 18252规定进行试验,最小要求强度MRS≥14 MPa,总体使用(设计)系数C最小值为1. 6。
ABS管及管件的生产应符合GB/T 20207的规定。用于输送饮用水的氯化聚氯乙烯管道系统应符合GB/T 17219-1998的要求。
根据材料的耐化学性及卫生性,适用于承压给排水输送、污水处理与水处理、石油、化工、电力电子、冶金、采矿、电镀、造纸、食品饮料、空调、医药等工业及建筑领域粉体、液体和气体等流体的输送。
13

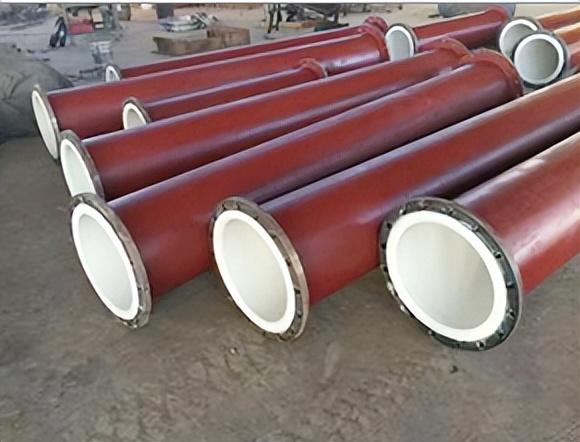

钢衬(涂)塑复合给水管
钢塑复合管,产品以无缝钢管、焊接钢管为基管,内壁涂装高附着力、防腐、食品级卫生型的聚乙烯粉末涂或环氧树脂涂料。口径范围 DN15–DN1200可带法兰及带压槽涂装。长度 6m、9m、12m及不定尺长度涂层壁厚 100微米~500微米之间,通常为350微米。
产品特性:
1、卫生无毒、不积垢,不滋生微生物、保证流体品质。
2、耐化学腐蚀、耐土壤和海洋生物腐蚀,耐阴极剥离。
3、安装工艺成熟、方便快捷、与普通镀锌管连接雷同。
4、耐候性好,适用沙漠、盐碱等苛刻环境。
5、管壁光滑、提高输送效率、使用寿命长。常见的钢塑复合管有:钢衬聚丙烯复合管(GSF.PP),钢衬聚氯乙烯复合管(GSF.PVC),钢衬聚乙烯复合管(GSF.PE),钢衬聚四氟乙烯复合管(GSF.F4)。
14

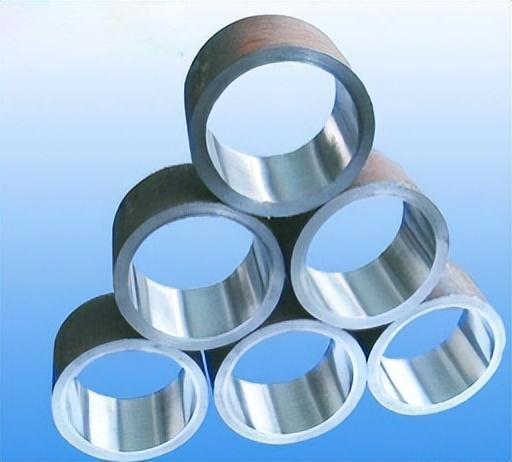

内衬不锈钢复合钢管
内衬不锈钢复合钢管执行城镇建设行业标准CJ/T192-2017,是在钢管内壁复合薄壁不锈钢管,这种双金属复合钢管大大提高钢管在输水、输热水、输煤气、输天然气、输油过程中的耐腐蚀性能,表面光滑,流体阻力小,又保留了钢管机械强度高。
可采用焊接、沟漕、螺纹连接,密封性好的优点,克服了镀锌钢管易腐蚀,采用热熔连接的塑料管易漏水和老化的缺陷,是输气、输水、输油钢管的升级换代的理想产品。
15

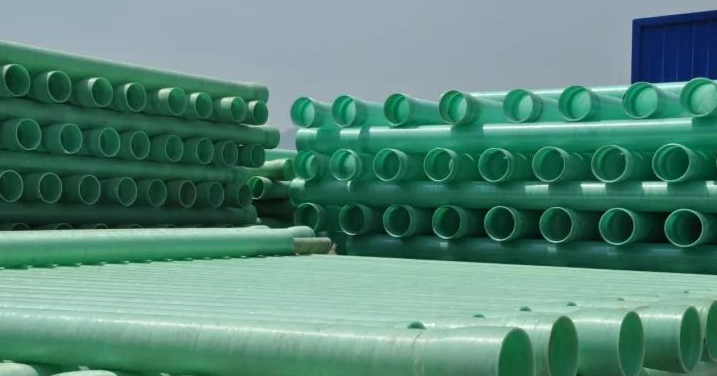

玻璃纤维增强塑料夹砂(RPM)管
该管材是以高强的玻璃钢作为内外增强层、中间以价廉的石英砂/树脂作芯层用以提高管材刚度,再辅以韧性的耐酸碱腐蚀的内衬层和满足工作环境要求的外保护层构成复合管壁结构。RPM管可采用离心浇铸或缠绕工艺生产管材。因而有复合管缠绕管复合管和离心浇铸管两种类型。采用离心浇铸工艺时,玻璃纤维采用短切纤维;采用缠绕工艺时,玻璃纤维采用长纤维。离心浇铸的RPM管最大口径为2400mm,纤维缠绕的RPM管最大口径可达4000mm。为热固性塑料管材。
其特点是:1) 耐腐蚀性好。2) 轻质高强。3) 安装方便。4) 内表面光滑,具有较高的流通能力。5) 耐低温性能好。6) 隔热性能好。
16

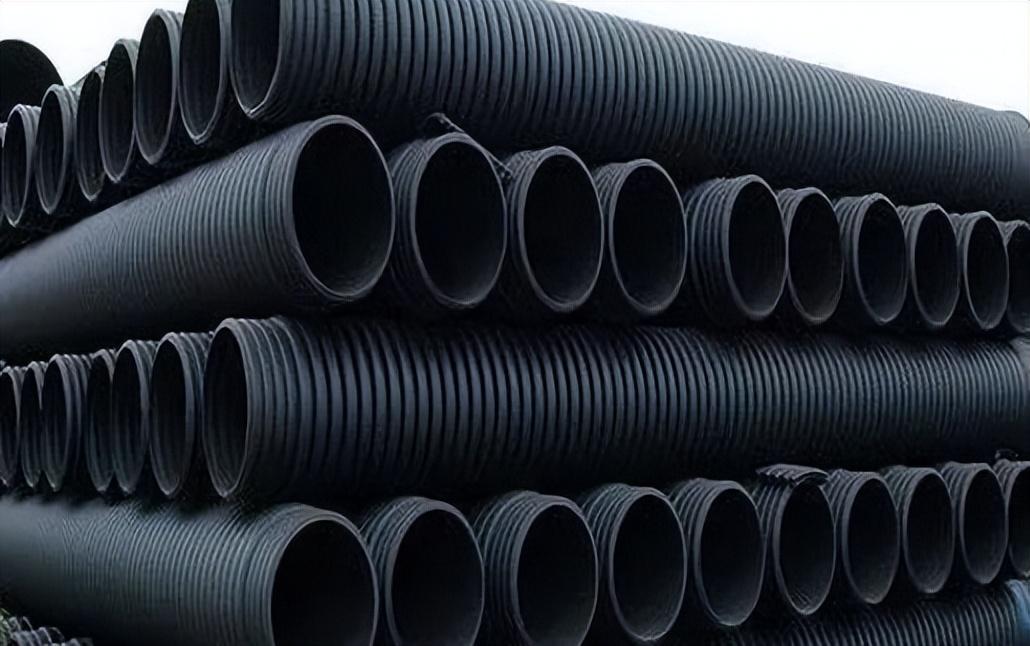

高密度聚乙烯(HDPE)排水管
HDPE是一种结晶度高、非极性的热塑性树脂。原态HDPE的外表呈乳白色,在微薄截面呈一定程度的半透明状。在给排水管道系统中,塑料管材逐渐取代了铸铁管和镀锌钢管等传统管材成为了主流使用管材。塑料管和传统管材相比,具有重量轻,耐腐蚀,水流阻力小,节约能源,安装简便迅速,造价较低等显著优势,受到了管道工程界的青睐。
HDPE管道主要用于:市政工程供水系统,建筑物室内给水系统,室外埋地给水系统及居住小区、厂区埋地给水系统,旧管线修复,水处理工程管道系统,园林、灌溉及其他领域的工业用水管等。
17
增强聚丙烯(FRPP)模压管
玻纤增强聚丙烯(FRPP)管采用经偶联剂处理的玻璃纤维改性聚丙烯原料生产。
产品具有耐腐蚀、强度高、抗渗漏、内阻小、抗拉、抗弯、造价低、寿命长、安装维修方便等特点,广泛应用于石油、化工、电力、纺织、冶金、制药、造纸、食品、矿山、垃圾处理、建筑等行业,用作腐蚀性液体输送及工艺管道,深受用户信赖。
