常用管道尺寸对照表

一、De、DN、d、φ的含义

一般来说，管子的直径可分为外径（De）、内径（D）、公称直径（DN）。

1、DN是指管道的公称直径，是外径与内径的平均值。DN的值=De的值﹣0.5*管壁厚度。

注意：这既不是外径也不是内径。水、煤气输送钢管（镀锌钢管或非镀锌钢管）、铸铁管、钢塑复合管和聚氯乙烯（PVC）管等管材，应标注公称直径“DN”（如DN15、DN50）;

2、De主要是指管道外径，PPR、PE管、聚丙烯管外径，一般采用De标注的，均需要标注成外径 x 壁厚的形式，例De25 x 3;

3、D一般指管道内径;

4、d混凝土管内直径。钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）;

5、φ表示普通圆的直径；也可表示管材的外径，但此时应在其后乘以壁厚。如φ25 x 3，表示外径25mm，壁厚为3mm的管材。对无缝钢管或有色金属管道，应标注“外径 x 壁厚”。例如φ108 x 4，φ可省略。中国、ISO和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列。对这类钢管规格的表示方法为管外径 x 壁厚。例如φ60.5 x 3.8;

6、DN为Nominal diameter意思是公称直径;

7、De为external diameter意思是外径;

8、Dgdiametergong（汉语拼音“公”的声母）这下你就明白了，Dg是国产货，有中国特色的国产货，现在都不用了。

二、管径的表示方式

1、水、煤气输送钢管（镀锌或非镀锌）、铸铁管和塑料管等管材，应标注公称直径“DN”（如DN15、DN50）；在涉及壁厚的情况下也可以使用De来标注；拿镀锌焊接钢管为例，用DN、De两种标注方法如下：DN20 De25 x 2.5mmDN25 De32 x 3mmDN32 De40 x 4mmDN40 De50 x 4mm等等……;

2、无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径 x 壁厚 表示（如De108 x 4、De159 x 4.5等）；对无缝钢管或有色金属管道，应标注“外径 x 壁厚”。例如φ108 x 4，φ可省略;

3、钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）；

4、塑料管材，管径宜按产品标准的方法表示；通常塑料管是按照外径表示，实际施工过程中我们简略称呼的20、25、32等管道均是指De，而不是DN，这里相差一个规格呢。不搞清楚很容易在采购、施工过程中造成损失;

5、当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。

三、De、DN、d、φ的各自表示范围

1、De–PPR、PE管、聚丙烯管外径；

2、DN–聚氯乙烯（PVC）管、铸铁管、钢塑复合管、镀锌钢管公称直径；

3、φ–无缝钢管或有色金属管道应标注“外径 x 壁厚”，如：φ108X4。

四、工程管径对照表

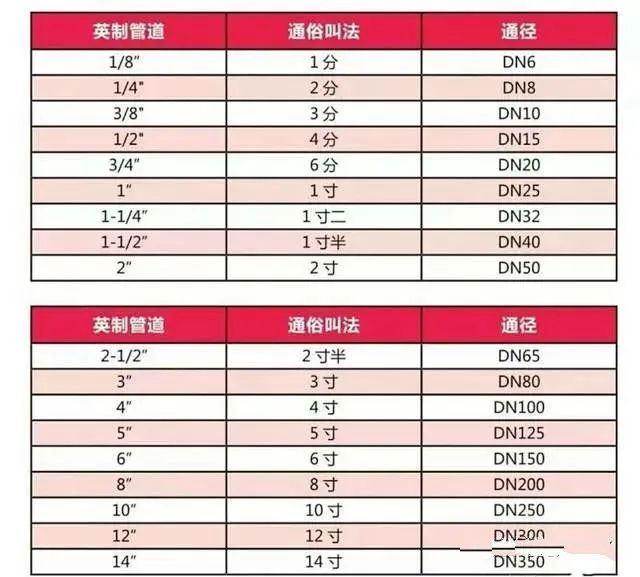

五、英制与公制对照

英寸是长度单位。1 英寸=2.539999918 厘米(公分)。英寸或[吋]是使用于联合王国(UK，即英国(英联邦)、其前殖民地的长度单位。美国等国家也使用它。在台湾与香港，“英寸”通常写作“吋”。英寸的常用简写为[in]或[“]“吋”是近代新造的字，念作“英寸”，属汉字中一字念两音的字，其他如“浬”念作“海里”等，借用中国传统的长度单位“寸”，并加口旁以示区别。

1、尺寸：

DN15（4分管）、DN20（6分管）、DN25（1寸管）、DN32（1寸2管）、DN40（1寸半管）、DN50（2寸管）、DN65（2寸半管）、DN80（3寸管）、DN100（4寸管）、DN125（5寸管）、DN150（6寸管）、DN200（8寸管）、DN250（10寸管）等。

2、把1英寸分成8等分:

1/8 1/4 3/8 1/2 5/8 3/4 7/8 英寸。

（1）相当于通常说的1分管到7分管,更小的尺寸用1/16、1/32、1/64来表示，单位还是英寸。如果分母和分子能够约分（如分子是2、4、8、16、32）就应该约分。

（2）英寸的表示是在右上角打上两撇，如1/2″

（3）如DN25（25mm，下同）的水管就是英制1″的水管，也是以前的8分水管。

（4）如DN15的水管就是英制1/2″的水管，也是以前的4分水管。

（5）如DN20的水管就是英制3/4″的水管，也是以前的6分水管

（6）外径与DN，NB的关系如下：

六、管子规格及有关数据

七、国际管道尺寸对照表

DN公称直径不锈钢无缝管尺寸对照表

一般来说，管子的直径可分为外径、内径、公称直径。

管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示。

塑料管也用外径表示，如De63。

其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示。

在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。

管子的公称直径和其内径、外径都不相等，例如：公称直径为100MM的无缝钢管有102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108-5-5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。

(其实在工程领域并没有一个完全的管道公称直径与外径的对照，外径与公称直径的换算基本要靠经验。

大致是公称直径大约等于内径（外径减两个皮厚）

但也不完全相等，大致差不多，取整就行。比如φ108*7的外径108，它的公称直径是100；再比如φ32*4.5，外径32，公称直径应该是25。以此类推，就能得到外径与公称直径的对应关系了。)

八、钢管与塑料管实际选用对照

De一般是塑料管的外径。DN一般是金属管的公称直径。不管是冷凝水或冷媒管，一般都按管材的不同选用不同的标法。d为水泥管或钢筋砼管。
