你知道HDPE、LDPE、LLDPE、UHMWPE它们的区别是什么吗？

01聚乙烯塑料简介

聚乙烯（PE）是由乙烯经聚合反应而得到的一种热塑性树脂。而我们常用的聚乙烯类塑料则是聚乙烯树脂与各种添加剂加工而成的高分子聚合物。

02PE分类

按聚乙烯的结构性能可以分为

高密度聚乙烯（HDPE），也称低压聚乙烯，其分子链示意图如下

制备方法以高纯度乙烯为原料，用Ziegler-Natta高效载体钛系作为催化剂【催化剂组成：主催化剂TiCl4、载体MgCl2、助催化剂Al(C2H5)3】，H2做分子量调节剂，在汽油溶剂中进行配位聚合反应，制得密度为0.94～0.96g/cm³的HDPE。

结构与性能特点其分子量较高，支链短、数量少，因此密度较高，拉伸强度、拉伸模量、弯曲模量、硬度等性能都优于LDPE，但冲击强度比LDPE差。耐热性比较高，最高使用温度为100℃，最低使用温度为－70℃。透气性为LDPE的1/5。特别适用于包装防潮物品。

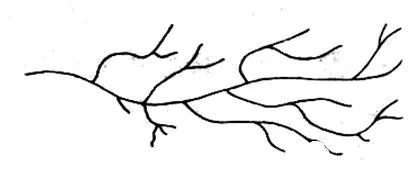

低密度聚乙烯（LDPE），也称高压聚乙烯，其分子链示意图如下

制备方法以高纯度乙烯为原料，在150—300MPa压力、170～200℃温度下，以氧气、有机过氧化物、偶氮化合物作为引发剂进行自由基聚合，制得密度较低（0.91～0.93g/cm³）、结晶度为55％～65％的LDPE。

结构与性能特点存在大量支链结构，分子结构缺乏规整性，结晶度小，耐热性、耐溶剂性、硬度较差；但电绝缘性优良、柔软性好、耐冲击性能和透明性也较好；且具有良好的透气性。

线性低密度聚乙烯（LLDPE），其分子链示意图如下

制备方法低压气相本体法制LLDPE，在沸腾床反应器中采用铬和钛氟化物催化剂附着于硅胶载体上组成催化体系，以H2为分子量调节剂，使乙烯与少量α烯烃进行共聚反应（压力为0.7～12.1MPa，温度为85～95℃）制得LLDPE。

结构与性能特点其分子链具有短支链的结构，分子结构规整性介于LDPE和HDPE之间，因此密度、结晶度也介于二者之间，更接近于HDPE。

超高相对分子质量聚乙烯（UHMWPE）

制备方法同样采用低压聚合法（Ziegler法），不加H2调节分子量，即可合成超高分子量聚乙烯（UHMWPE），其相对分子量在150万以上，密度为0.92～0.94g/cm³，结晶度为80％～85％。

结构与性能特点由于分子量大，使其具有独特的性能，如：极佳耐磨性、高冲击强度、良好的自润滑性、优异的耐低温性和化学稳定性，是一种价格低廉，可以与工程塑料相媲美的塑料。

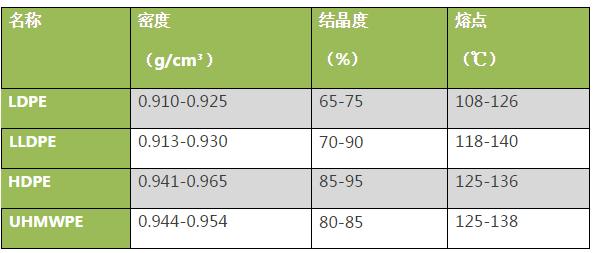

03四种PE性能对比

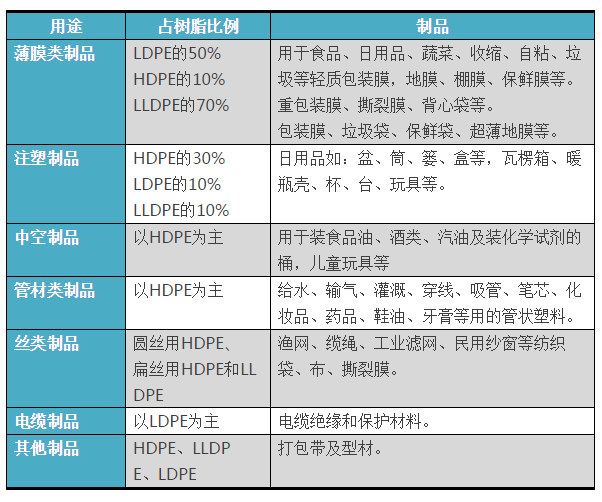

04四种PE用途对比

产品中心
