PSP钢塑复合管生产技术方案及产品性能
三、 生产技术方案及产品性能
3.1生产技术方案
3.1.1生产工艺
钢塑（PSP）复合压力管生产线成套设备是以以HDPE（PPR、PERT）为内外层，以连续成型焊接的对接焊薄壁钢管为中间增强层，塑料管道的定型过程与钢管的形成过程同步，内应力小，钢带与塑料之间以专用热熔胶紧密粘合。利用薄壁金属焊接的核心技术，所以PSP管中钢管的焊缝牢固、均匀、无任何凸起，不存在应力开裂点。整个成型、挤出的生产过程是完全连续进行的，从而使得这种工艺生产的钢塑复合管各层有机形成一体的，同时具有金属和塑料综合性能，管材壁厚比塑料管薄，但承受压力可以达到2.5Mpa（25bar），管材应力分布均匀、刚性好，是一种优良的新型环保管材。

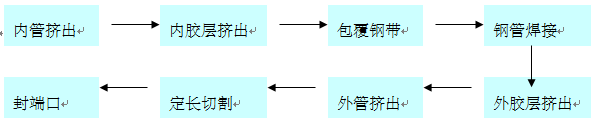

3.1.2加工工艺流程
3.1.3

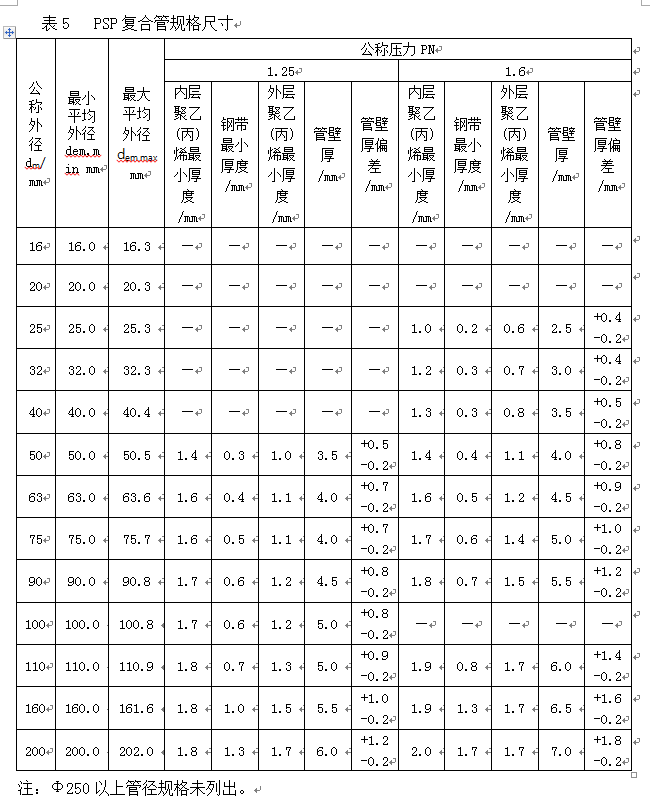

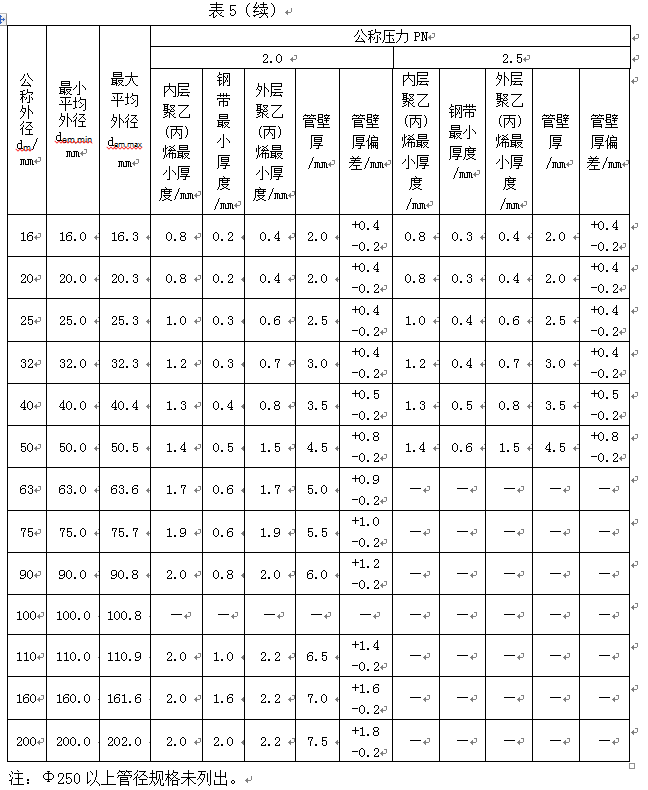

3.1.3.1 PSP复合管公称外径、最小平均外径、最大平均外径、内外层聚乙（丙）烯最小厚度、管壁厚和管壁厚偏差应符合CJ/T 183中管材规格尺寸规定。见表5。
3.1.3.2 PSP复合管按直管交货，标准长度为4m、5m、6m、9m、12m，长度允许偏差为±10mm，当用户对复合管长度提出特殊要求时，也可由供需双方商定。
3.1.3.3
四、材料和结构
4.1钢带
4.1.1
钢带表面应无油污、锈斑、灰垢等污物及无破损、压痕等对使用有害的缺陷。
4.1.2
复合管选用的钢带其延伸率不应小于30%，抗拉强度不应小于275Mpa。
4.1.3
钢带的厚度及其允许偏差应符合GB/T 708或GB/T 709的要求。
以下介绍电镀锌钢带的技术指标。
电镀锌钢带技术要求如下

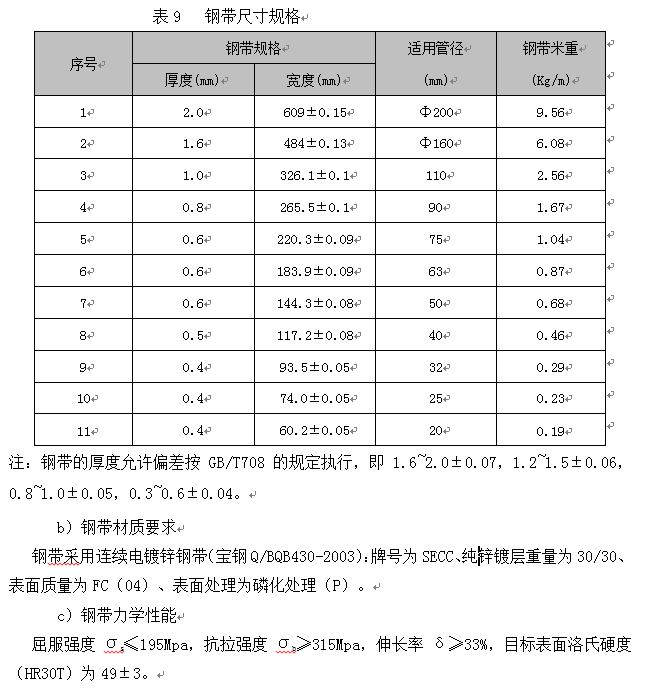

a）钢带尺寸规格见表9
d）钢带卷尺寸要求
钢带卷内径为500～610mm，推荐值为508mm；钢带卷外径≤1200mm，但应不小于1000mm。
e）外观
钢带表面不允许有针孔及按预定用途不能使用的表面缺陷、损伤，表面无锈蚀痕迹，且不得涂油；钢带分条后边缘平整(翻边应不大于厚度的10﹪)且无锈无挂锌，分条截面不允许补刷镀层。
f）包装
钢带卷应用多种密封材料多层密封（包括防锈纸），防止腐蚀生锈（尤其是分条截面不允许有锈），外部用钢带包装防止磕碰，用内外护角钢圈保证钢带边缘不受损伤。
g）检验方法
l
l
l
l
l
4.2塑料
4.2.1
4.2.2
4.2.3聚乙烯塑料应符合GB 15558.1中表1给出的要求。
4.2.4
4.2.5
4.2.6
五、 采用技术标准及知识产权
5.1采用的技术标准
5.1.1钢塑复合压力管符合《CJ/T183-2008钢塑复合压力管》行业标准。
5.1.2采用辊压成型氩弧对接焊技术的钢塑(PSP)复合压力管生产线采用由企业自行编制，经余杭区技术监督局备案的《 Q/ZSL019-2012 SLGP 钢塑复合压力管生产线 》企业标准和《GB/T 14253-2008轻工机械通用技术条件》国家标准。
七、项目投资及效益分析
7.1项目投资
设备投资
1、（SLPSP-YH50钢塑复合管生产线）175万×2条线
2、（SLPSP-YH110钢塑复合管生产线）285万×2条线
3、（SLPSP-YH200钢塑复合管生产线）390万×1条线
钢塑复合管生产线成套设备5条线投入总额 1310万元
7.1.22以600元/m2计算120 万元
7.1.3
7.1.4
7.2年产值

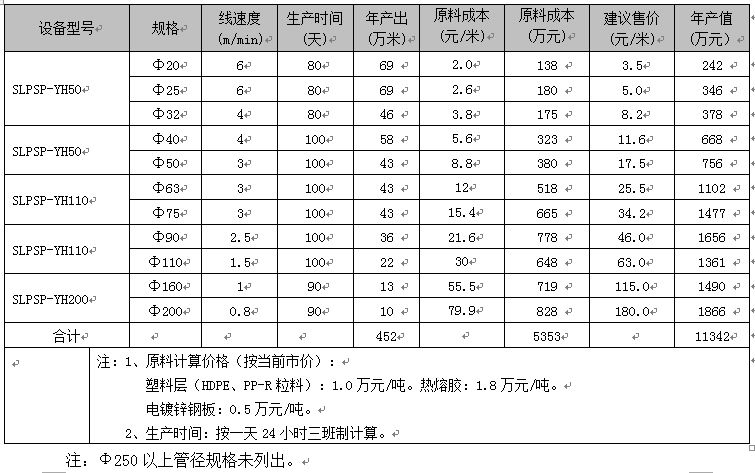

以生产PN1.6规格管材为例，三条生产线按下表中安排生产时间和任务则年产值为11,342万元（建议售价为批发售价，按市场价格30%左右计算所得）
7.3总成本
6.3.1
a）塑层(HDPE、PP-R)类：按1.0万元/吨计算；
b）热熔胶：按18.0万元/吨计算；
c）电镀锌钢带：按0.5万元/吨计算。
7.3.2
按每天用水65吨，全年生产150天，单价4元/吨计算
7.3.3 电费363万元
实际耗电按总装机容量(1400kw)的60%，单价按1.2元/kw计算
7.3.4
按每条生产线3人，实行3班，人均工资4,000元计算
7.3.5
按设备使用寿命为10年计算
7.3.6
按年产值的5%计算 567 万元
总成本= 6,633 万元
7.4效益分析
7.4.1
7.4.2
=（销售收入-原辅料成本）/销售收入
7.4.3
=（销售收入-总成本）*17%
7.4.4
=增值税*11%
7.4.5
=（收入-成本-费用）*25%
7.4.6
=收入-成本-税金
7.4.7
=利润/项目投资
7.4.8
=设备成本/利润
7.5综合经济评价
综合各项目预算分析，本项目建成后有极好的经济及社会效益，企业若
能确保销售总产值，控制好企业全年总成本，资金利润率将高达144％，企业每年可创纯利润2,866万元。从项目利润回报来看，该项目从生产日起6个月就可收回投资。
7.6项目风险识别
7.6.1
发展环保型管道系统一直是国家扶持项目，受国家政策保护；国务院在新世纪出台相关措施更是管材生产企业的利好消息，故投资该项目不涉及到违反法律，违背国家政策的风险。
7.6.2
管道运输在国民经济中的地位日益重要，近年来，西气东输、南水北调以及全国各地区的管网改造、管廊建设、海棉城市智能管网等重点工程陆续开工建设，同时，各地方也纷纷开始兴建地区的支线管网，这些大型和地区管网建设的市场空间极为广阔，需要大量的质量可靠、性能优异的管材来满足市场的需求；PSP管道正是因为其性能优异而被广泛应用到不同领域。
7.6.3
生产钢塑（PSP）复合压力管的主要原材料为聚烯烃类可塑性塑料，和电镀锌带钢。因其本身化学性能稳定不存在原料过期变质的问题，该管材卫生性能符合GB/T 17219规定。正符合国家节能、环保的政策。
钢塑（PSP）复合压力管生产线设备在生产过程中不会排出有害的气体、液体等，设备工作噪音符合国家对工业企业噪音控制标准要求，对周边环境没有污染。
