消防给水系统的综合布局

走廊及车库、商场等设计专业较多的地方管道安装,要优先考虑管道安装时的综合布局。

消防给水系统的综合布局

管道安装的综合布局,利用有限的空间,使各专业的管线布置符合规范及设计要求。合理、美观。能够避免各专业管线冲突,最大程度避免返工及修改次数。

消防给水系统的综合布局

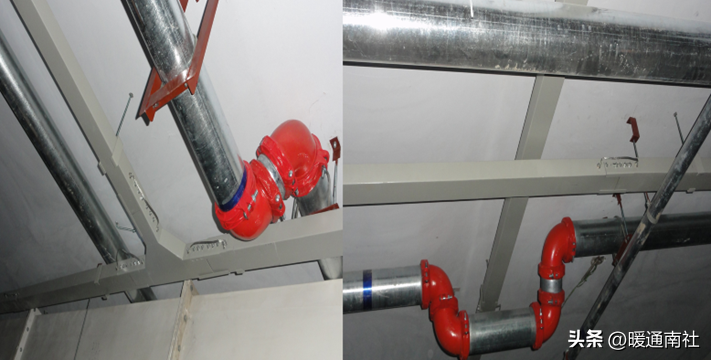

前期没有考虑各专业综合布局,管道安装于桥架上方,不符合规范及设计要求,解决的方案:桥架上方管道要加设套管。(材料浪费)

支架制作安装:

消防给水系统的综合布局

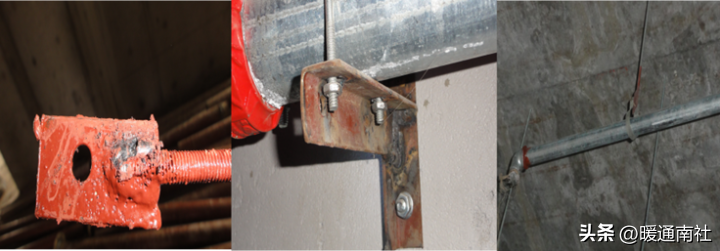

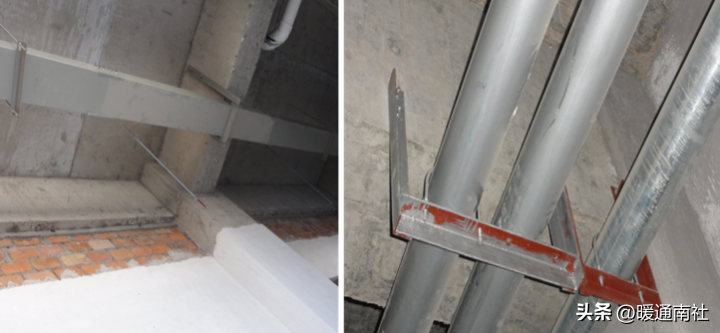

支、吊架制作过程中焊口处清理后涂刷防腐漆,支架严禁使用电焊开孔,支架边、角、棱等处涂刷防腐漆要严密;末端喷头处要加设固定支架,而支管处加设吊卡的,吊卡规格要与管道规格匹配,闭口要严密。

消防给水系统的综合布局

吊筋端头要防腐严密,在梁上加设支架时螺栓距梁底应≥10cm,支架加设U型卡,U型卡处螺栓要拧紧。

消防给水系统的综合布局

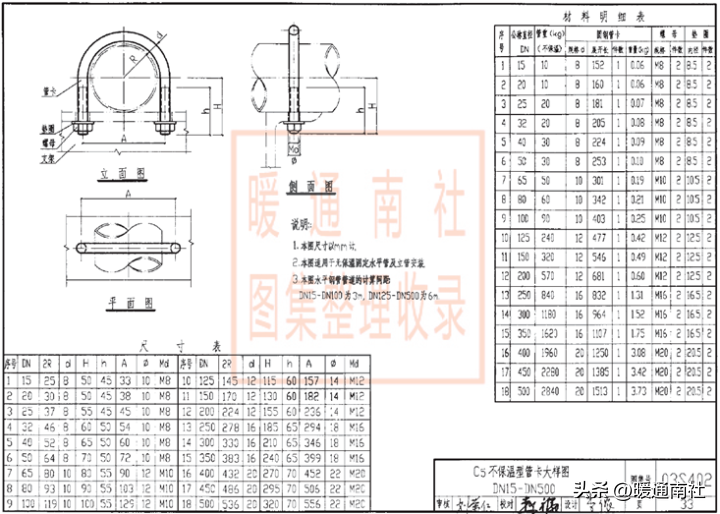

不保温型管卡大样图及材料明细表

管道U型卡的规格设置:

DN65、DN80、DN100采用圆钢管卡∮10;

DN125、DN150、DN200采用圆钢管卡∮12;

(1)管道支架、吊架的安装位置不应妨碍喷头的喷水效果;管道支架、吊架、与喷之间的距离不宜小于300mm;与末端喷头之间的距离不宜大于750mm;

(2)配水支管上每一直管段、相邻两喷头这间的设置的吊架均不宜少于1个;当喷头之间距离小于1.8m时,可隔段设置吊架,但吊架的间距不宜大于3.6m;

(3)当管子的公称直径等于或大于50mm时,每段配水干管或配水管设置防晃支架不应少于1个;当管道改变方向时,应增设防晃支架;

(4)管道的安装位置应符合设计要求。当设计无要求时,管道的中心线与梁、柱、楼板等的最小距离应符合表5.1.6(管道的中心线与梁、柱、楼板的最小距离)的规定;

(5)管道支吊架、防晃支架的安装应符合下列要求:管道应固定牢固;管道支架或吊架之间的距离不应大于表5.1.7(管道支架或吊架之间的距离)的规定。

管道安装(主、立管):

消防给水系统的综合布局

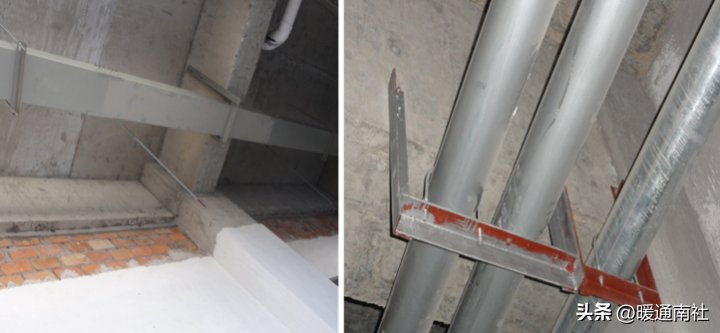

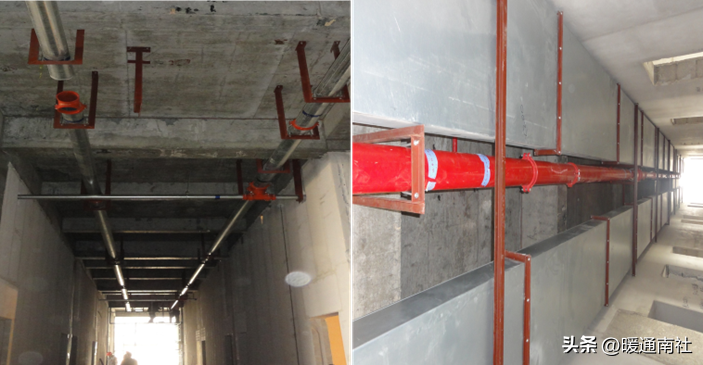

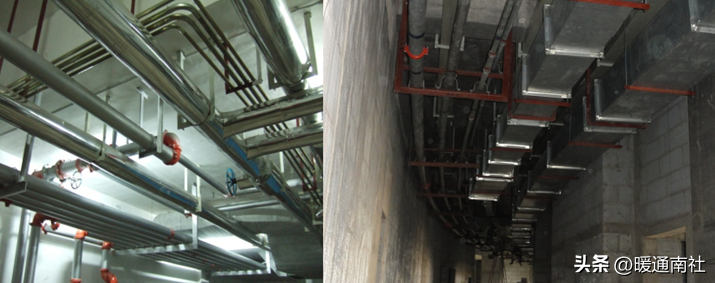

管道安装首先要考虑观感,管道布局合理,安装顺直,支架加设合理。并排管道考虑使用共用支架。

消防给水系统的综合布局

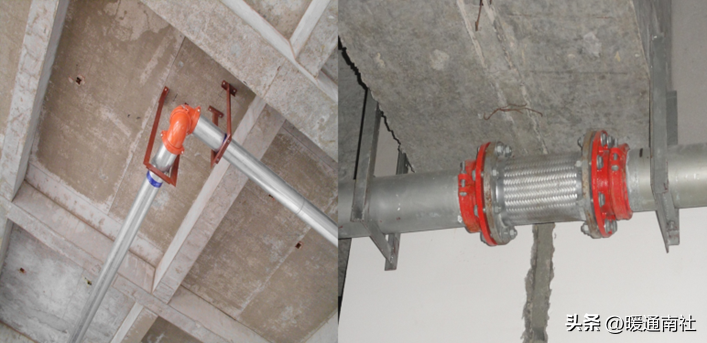

管道安装尤其是主管道的分支处、转弯处、补偿器两端要加设固定支架。其他依据自喷规范表5.1.7 (管道支架或吊架之间的距离)。

管道安装(过墙、过楼板管道):

消防给水系统的综合布局

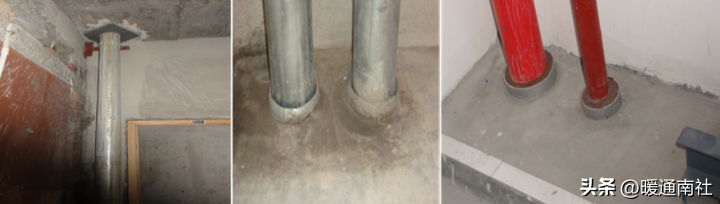

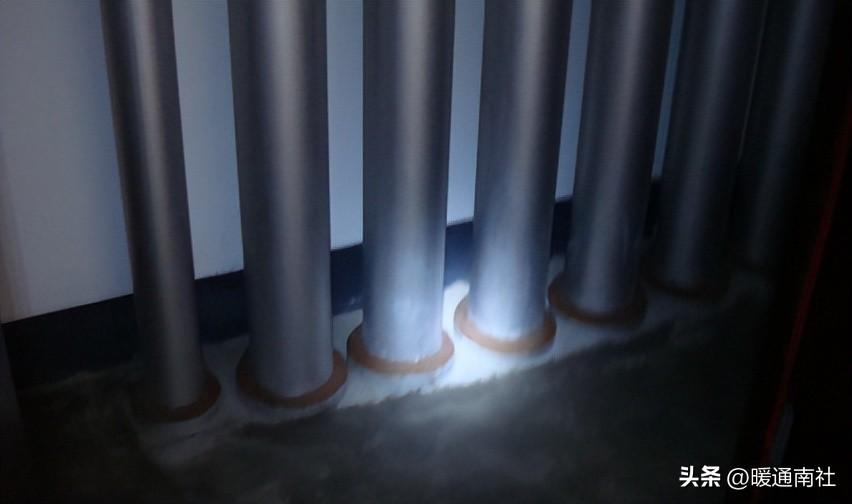

管道过楼板吊板封堵,先凿毛、后灌浆。管道管楼板处管道应与套管同心,套管高度应符合要求,安装后套管内应防火隔堵措施。(另外注意立管支架高度)

消防给水系统的综合布局

管道过墙处使用水钻开孔,过墙处管道应与套管同心,管道安装后套管内应采取防火隔堵措施。

管道穿过建筑物变形缝时,应采取抗变形措施。

穿过墙体或楼板时应加设套管,套管长度不得小于墙体厚度;

穿过楼板的套管其顶部应高出装饰地面20mm;

穿过卫生间或厨房楼板的套管,其顶部应高出装饰地面50mm,且套管底部应与楼板底部相平。

套管与管道的间隙应采用不然材料填塞密实。

消防给水系统的综合布局

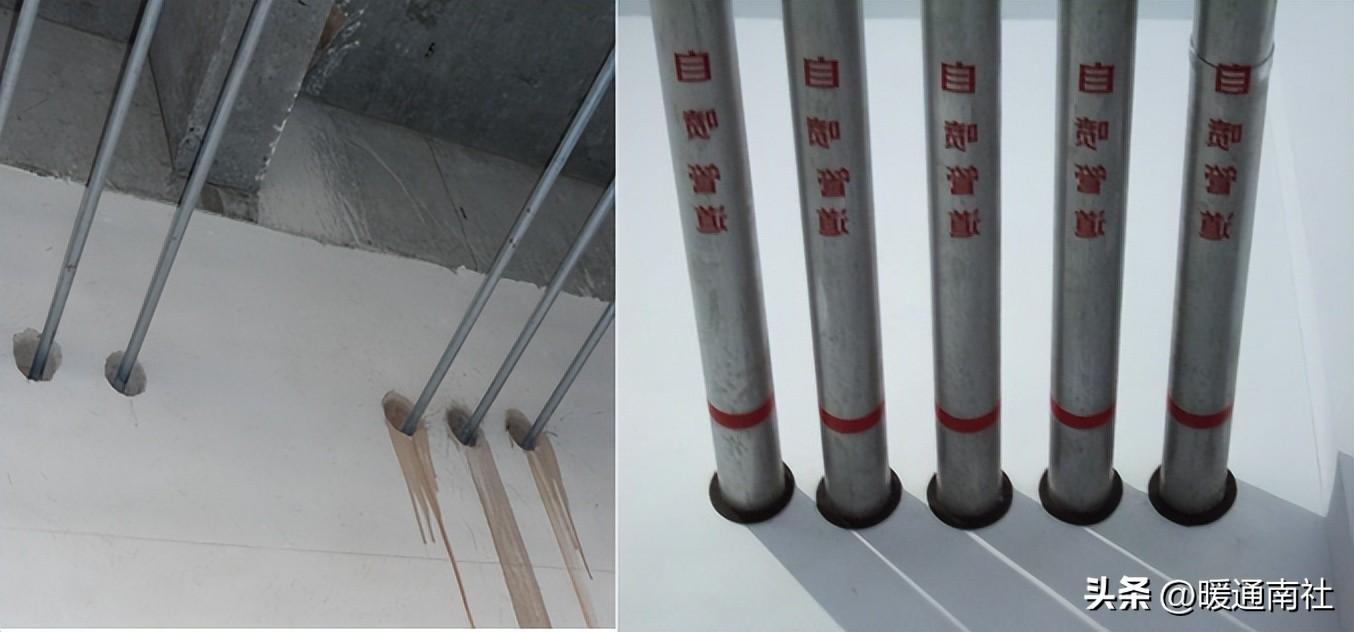

管道井内管道安装采用共用支架,管道与套管同心,防火隔堵严密,管道标识清晰,方向指示正确。

管道安装(分支管):

消防给水系统的综合布局

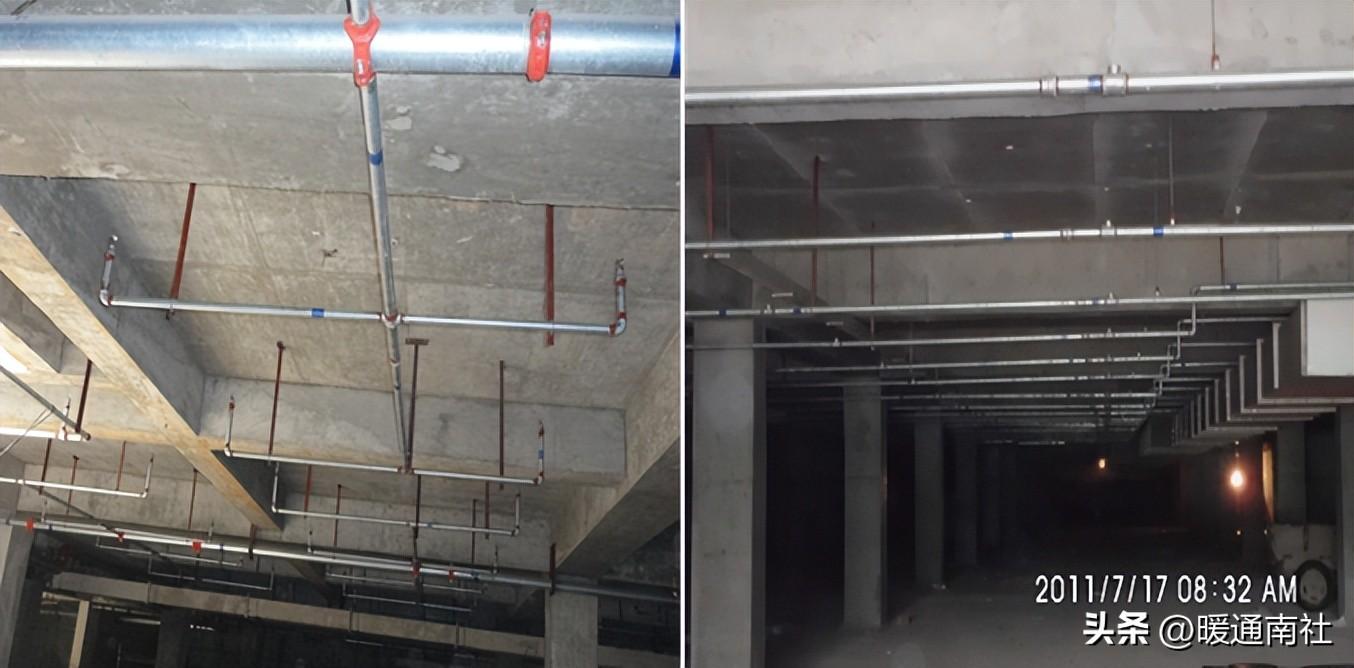

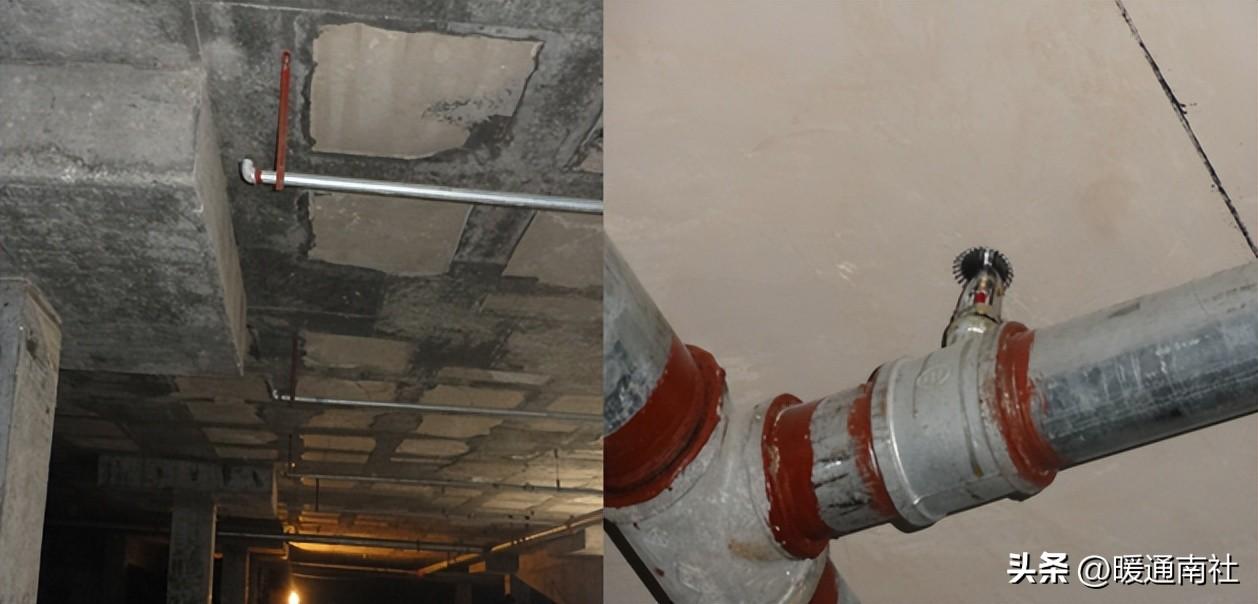

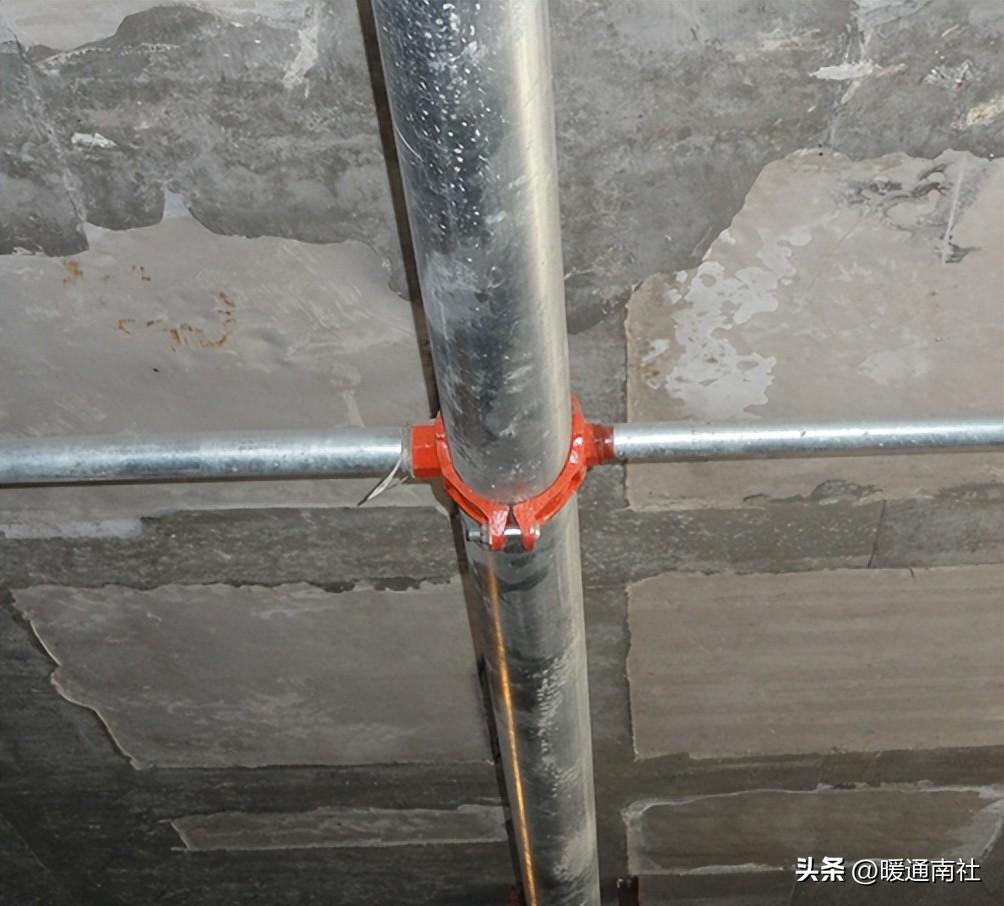

管安装顺直,支架假设合理,管道翻弯处在同一直线,喷头末端加设固定支架。其他依据自喷规范表5.1.7 (管道支架或吊架之间的距离)。

消防给水系统的综合布局

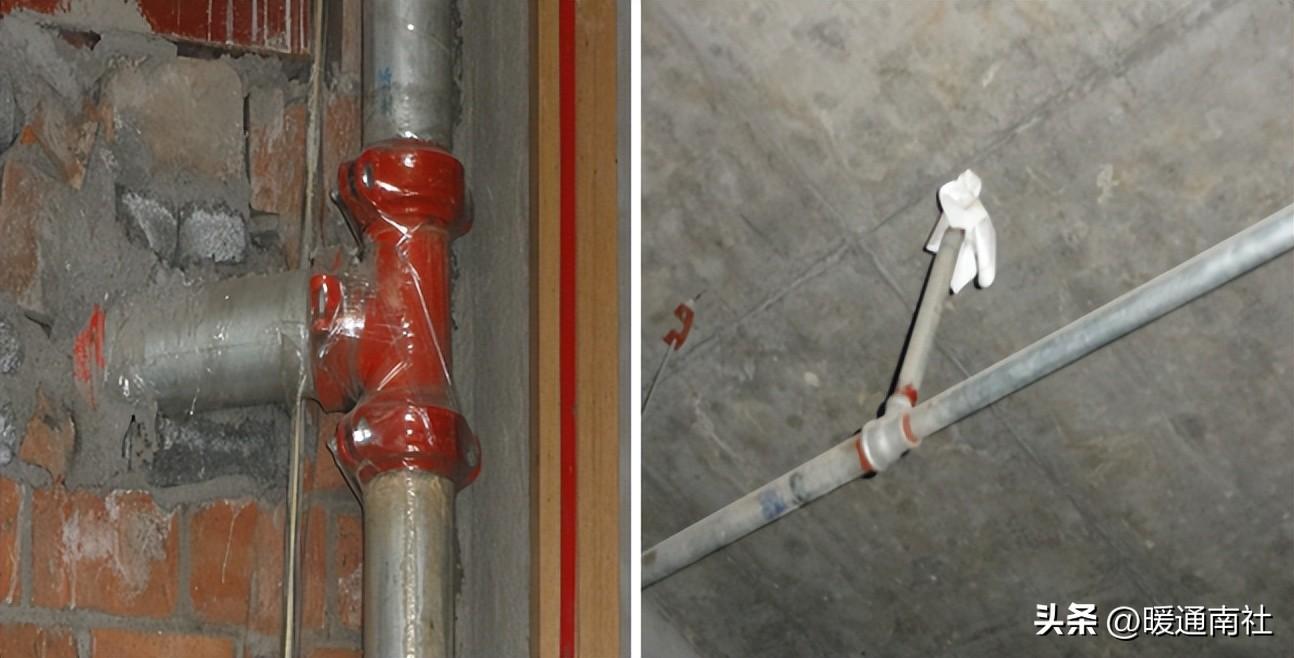

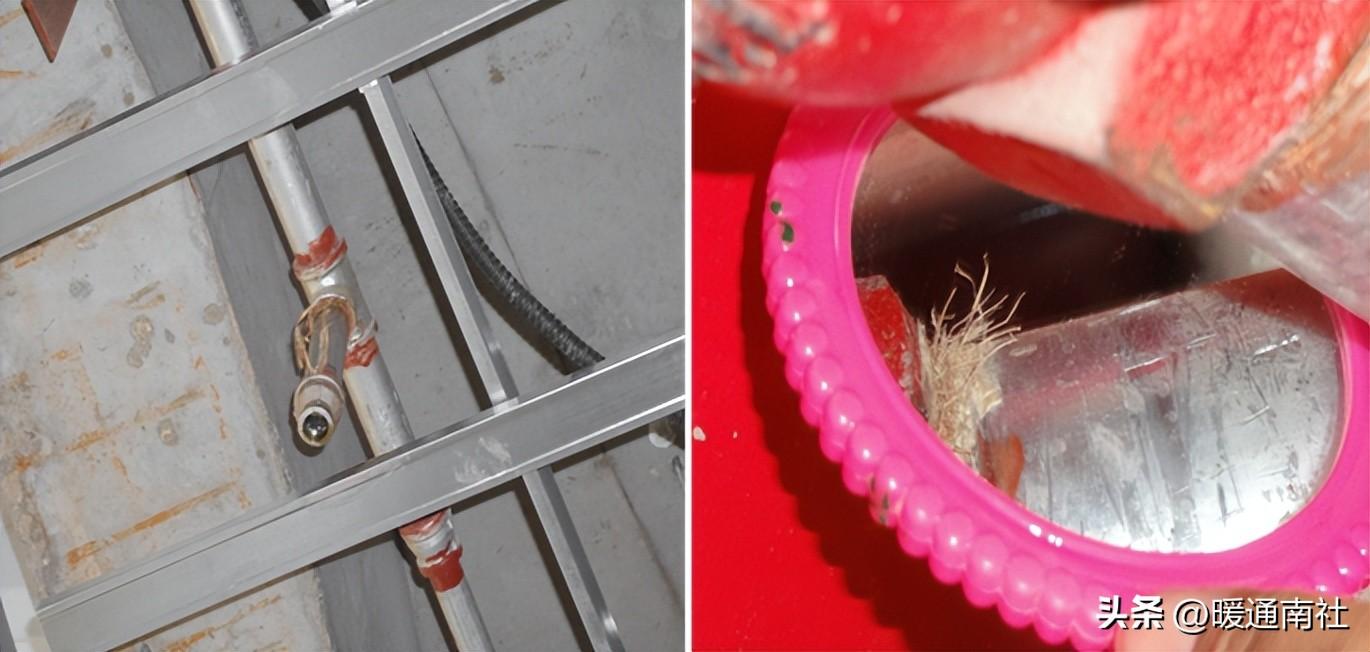

支管安装时丝口处麻丝清理不彻底,丝口处未防腐或防腐不严密。

消防给水系统的综合布局

支管连接丝口使用液体生胶带,丝口处未防腐或防腐不严密。

管道安装(末端设备):

消防给水系统的综合布局

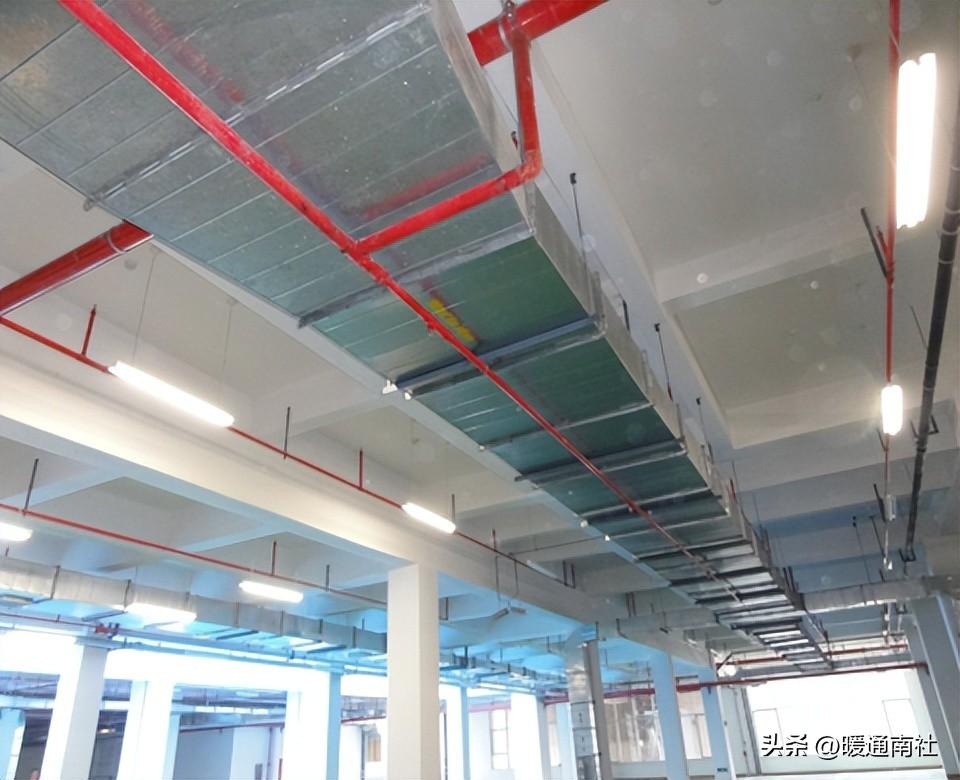

风管与自喷管道布局合理;≥120CM的风管,在其腹部加设喷头,符合要求。

消防给水系统的综合布局

自喷管道喷头距梁帽过近;喷头距楼板过近,影响使用功能。(措施:喷头距障碍物距离见自喷规范5.2.8,喷头距楼板距离不小于75mm,不大于150mm。)

消防给水系统的综合布局

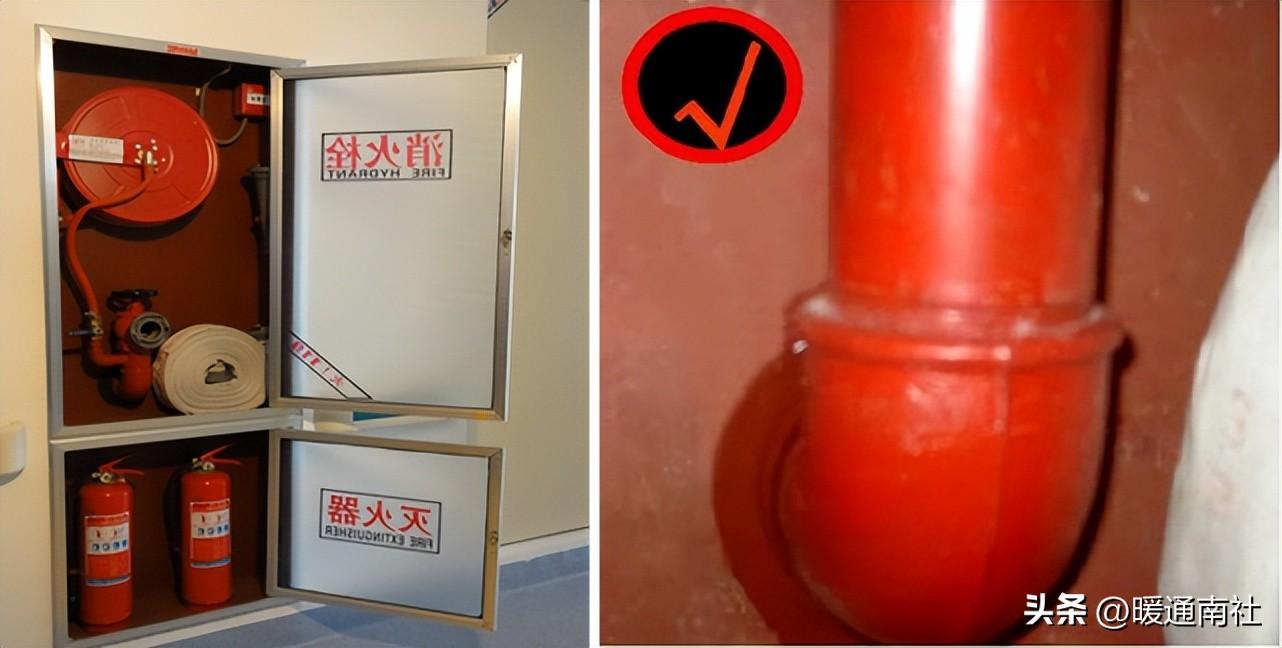

消火栓箱内配备齐全,消火栓箱内洞口封堵严密,消火栓箱标识齐全、清晰。

室内消火栓系统安装:

安装消火栓水龙带,水龙带与水枪和快速接头绑扎好后,应根据箱内构造将水龙带挂放在箱内的挂钉、托盘或支架上。

箱式消火栓的安装应符合下列规定:

1 栓口应朝外,并不应安装在门轴侧。

2 栓口中心距地面为1.1m,允许偏差±20mm。

3 阀门中心距箱侧面为140mm,距箱后内表面为100mm,允许偏差±5mm。

4 消火栓箱体安装的垂直度允许偏差为3mm。

存在问题:

1)安装的喷头类型、规格等不符合设计;

2)喷头与障碍物的距离不符合要求;

3)宽度大于1.2m的通风管道部位未按规范增设喷头。

喷头类型、规格:

喷头的感应动作温度、洒水形状、规格口径等参数是重要参数,因此要求安装的喷头应符合设计要求。目前经常遇到的错误做法有:

(1)喷头的上、下喷或边墙等类型错误;

(2)喷头的温度感应系数错误;

(3)快速响应、大水滴喷头与普通喷头选择错误;

(4)开式喷头与闭式喷头选择错误等。

喷头与障碍物的距离:

喷头与障碍物的距离问题和探测器与障碍物的距离一样,在很多工程中存在。它与梁的距离应考虑梁的高度,另外喷头与障碍物的距离问题也是多种多样,施工时一定要严格按照设计规范和施工验收规范要求来做。

通风管道下设置喷头:

当通风管道宽度较大时,由于风道对喷头的洒水形状造成一定的阻碍,会有一定范围的洒水盲区,因此规范要求在宽度大于1.2m的通风管道部位设置喷头时,其下方也应增设喷头。常见的错误是未增设喷头或将上方的喷头迁移到下方。

管道安装(管道及末端设备防护):

消防给水系统的综合布局

管道安装或末端设备完成后为避免污染或破坏,应采取防护措施。管道防护严密(支管、卡箍防护很好),喷头防护严密,避免碰坏溅水盘。

管道安装(管道标识):

消防给水系统的综合布局

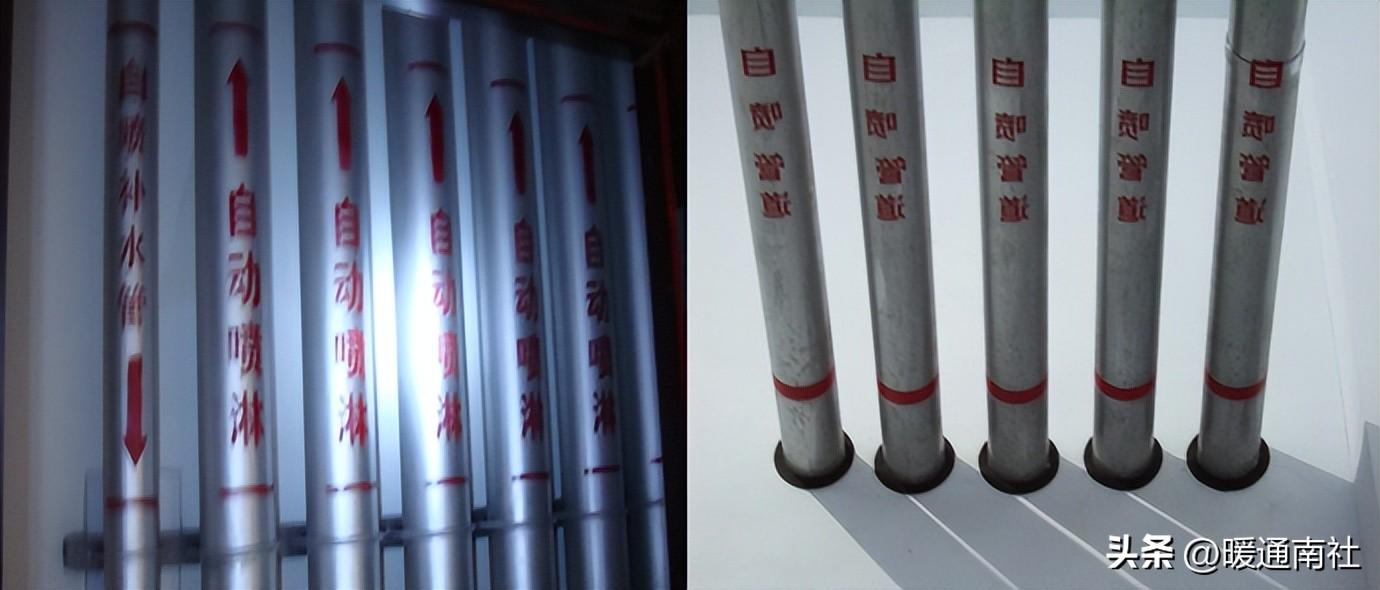

管道标识方向准确、字体清晰。

管道标记:

(1)消防给水管道上未涂红色或红色环道标记;

(2)同一个区域存在有两种及以上消防管道时无标明管道用途的标记。

在管道上做标记主要是方便检修,当有两种及以上消防管道并存在同一场所时,除了在消防管道上做红色或红色环道标记外,还必须在管道上做进行功能区分的文字标记。

泵房设备安装:

消防给水系统的综合布局

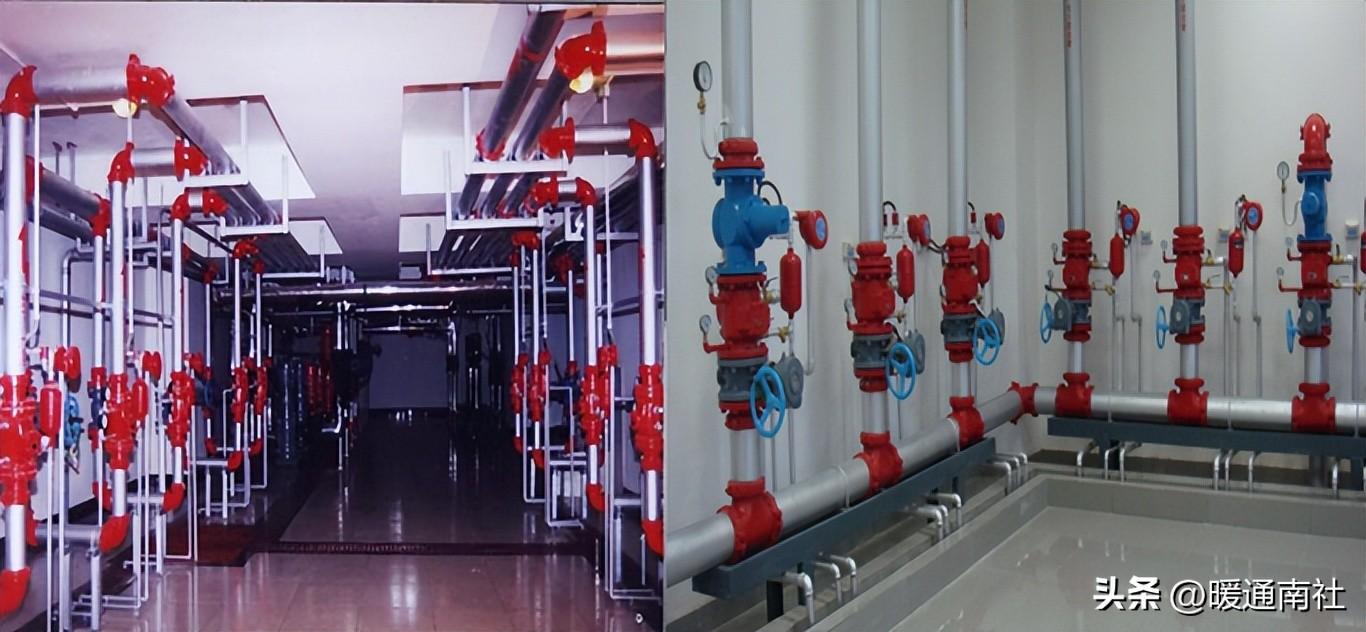

泵房内湿式报警阀安装布局合理,丝口处麻丝清理彻底,防腐严密;阀门安装在同一直线。

存在问题:水池、水箱水位未在控制室显示。

条文本意要求在控制室能及时了解水位信息主要是水池、水箱的低水位。从《自动喷水灭火系统设计规范》开始,很多标准规范要求在控制室设置水池和水箱水位显示功能。对设置方式,施工单位可以根据设计文件要求去做。水位显示的最终目的是了解水位是否能满足消防使用要求。

问题存在:水箱出水管上单向阀不正确。

为防止从供水泵或水泵接合器的给水通过水箱出水管进入水箱,保证系统灭火工作的水压和水量。除串联供水方式外,应在水箱出水管上设置关闭严密的单向阀,保证水箱的出水能顺利进入用水系统。当多个系统共用一条出水管时,应分别在每个用水分支管路上设置单向阀,保证各供水之间不串流。

消防给水系统的综合布局

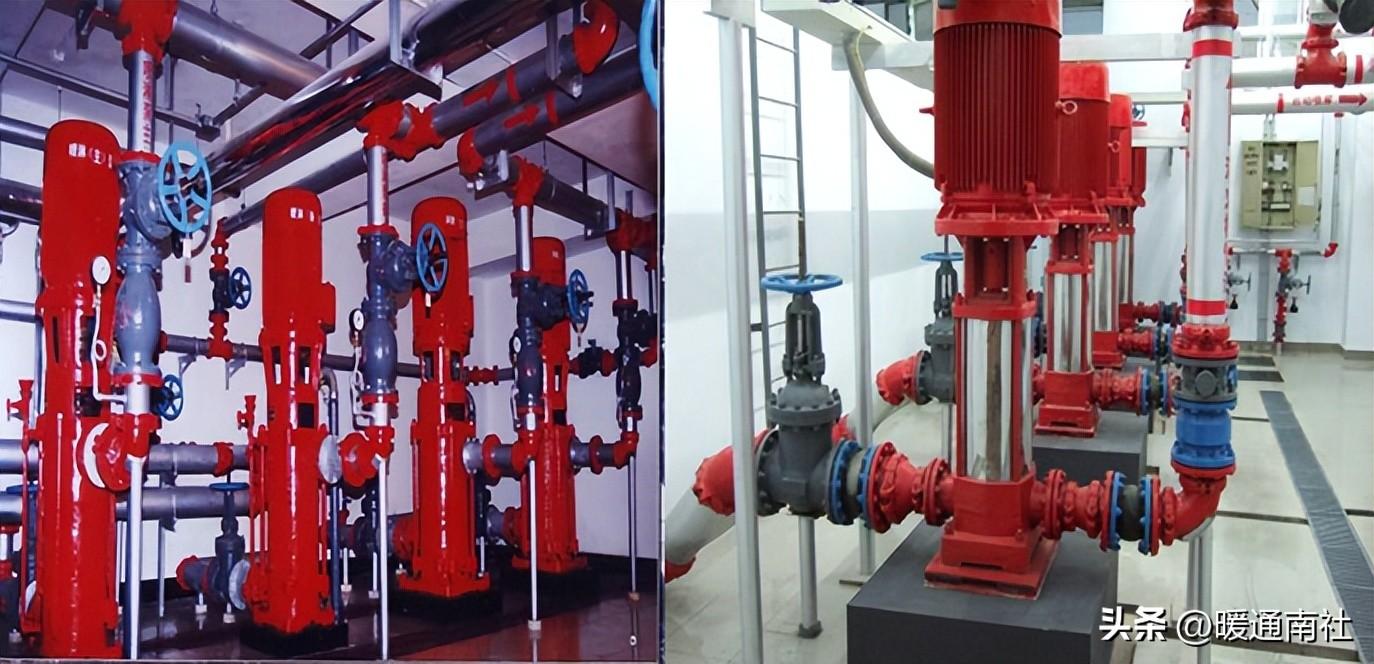

泵房内水泵安装安装布局合理,阀门安装高度统一,支架加设合理,进出水口加设可曲挠软接,水泵减震加设符合要求。

存在问题:

1)备用水泵的设置;

2)水泵吸水管数量;

3)水泵组主、备泵互投;

4)稳压水泵的压力自控功能。

备用水泵的设置:

消防水泵组一般应均设置有备用水泵,备用泵设置不正确的做法广泛存在,尤其在稳压水泵组更为严重稳压给水系统泵组必须设置备用稳压水泵。

水泵吸水管设置:

规范要求每组水泵的吸水管数量不应少于两条,一般按照保证每台工作中的水泵均有独立的吸水管考虑设置吸水管。目前很多工程采用一条集流管供水的方式是不合格的。

主、备水泵互投:

备用水泵的作用是在工作中的水泵出现故障不能正常运转时,自动启动运转替代损坏的水泵给系统供水,保证灭火需要。水泵的主、备泵互投功能是对水泵控制柜来要求的,目前规范还要求水泵组中的水泵应能互为主备使用。

稳压水泵的压力自控:

稳压水泵的作用是稳定管网给水压力,保证最不利点用水压力符合规范。目前工程中稳压水泵组的工作控制是依靠压力自控进行调节的,调试时应按照设计的压力数值要求设定自控压力数值的上、下限,以保证系统自动控制水泵在低限水压时启动、高限水压时停止。

消防给水系统的综合布局

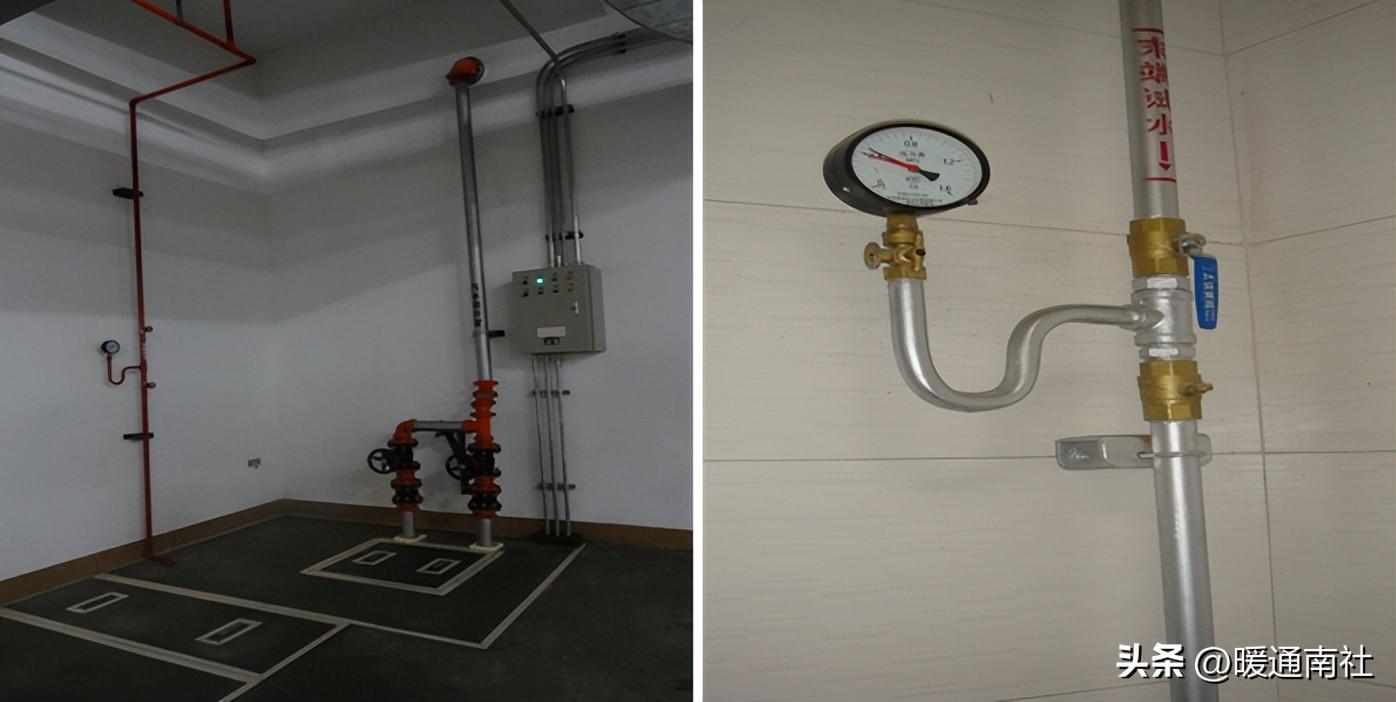

末端试水管道引至排水沟,末端加设DN25*15变径;管道支架设置合理。

压力表安装做法:立管上应采用U型表弯;水平管应采用P型表弯。

存在问题:

1)末端试水装置组件不全;

2)末端试水装置、试水阀安装位置不方便操作和压力表读数,安装地面无足够能力的排水措施。

末端试水装置组件包括压力表、试水阀、试水接头和排水管,要求排水管必须固定安装;试验阀门必须不需外力被方便操作、压力表方便观察。由于末端试水装置和试水阀在进行测试时,关内要排出大量的水,如果安装装置的地面无足够能力的排水措施,则会造成现场积水现象,因此还要求安装装置的地面有足够能力的排水措施。常见的问题还有试水接头忘记安装。

水泵接合器:

消防给水系统的综合布局

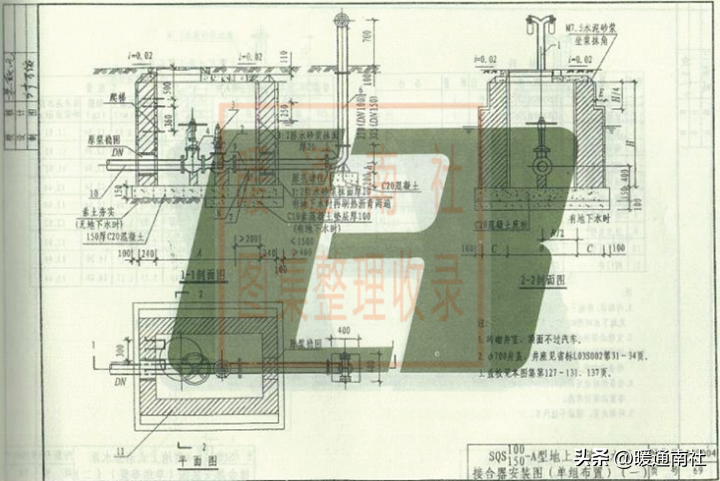

地上式消防水泵接合器-单组布置

消防给水系统的综合布局

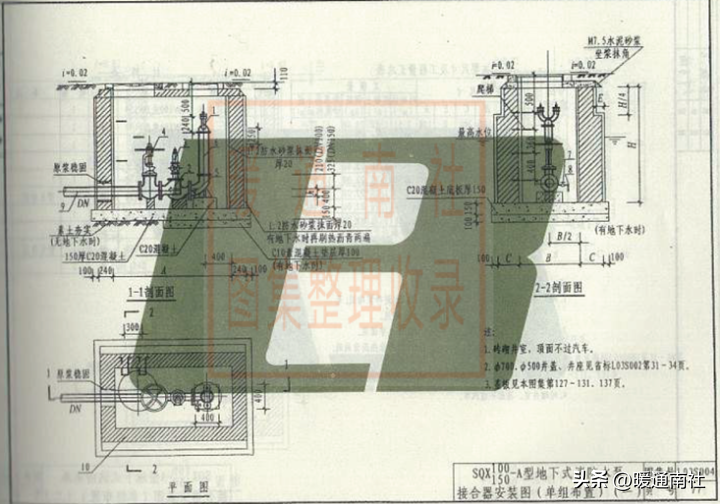

地下式消防水泵接合器-单组布置

消防水泵接合器安装:

1)地上消防水泵合器应设置与消火栓区别的固定标志;

2)地下消防水泵接合器的安装,应使进水口与井盖底面的距离不大于0.4m,且不应小于井盖的半径;

3)地下消防水泵接合器应用铸有“消防水泵接合器”标志的铸铁井盖,并在附近设置其位置的永久性固定标志。

4)自动喷水灭火系统的消防水泵接合器应设置与消火栓系统的消防水泵接合器区别的永久性固定标志,并有分区标志。

存在问题:

1)安装类型、位置、数量不符合设计;

2)设备无功能标志牌;

3)安装高度。

安装类型、位置、数量问题:

水泵接合器作用是消防车辆通过该装置向系统输入消防用水,以保证灭火需要。其安装数量、规格对供水能力有很大的影响,其安装位置也是设计人员综合考虑消防车辆停靠、人员操作等因素选定的,因此为确保设备能顺利达到设计的使用功能,在安装时,应根据设计要求进行选型、定量和定位。

设备无功能标注牌:

水泵接合器上标明分区与系统,作用是为了在火灾时被方便使用,使水能迅速进入所需要的区域和系统,平时也方便检修。

本文来源于暖通南社。
