管道安装基础知识

管道百科 2023年4月11日上午10:25 276

供热工程、燃气工程、给排水工程中的介质都是用管道来输送的。为保证人们生活和生产所需要的冷热水、燃气、蒸汽和其他压力介质的供应及排放，必须注重管道的安装质量。

常用安装机具：

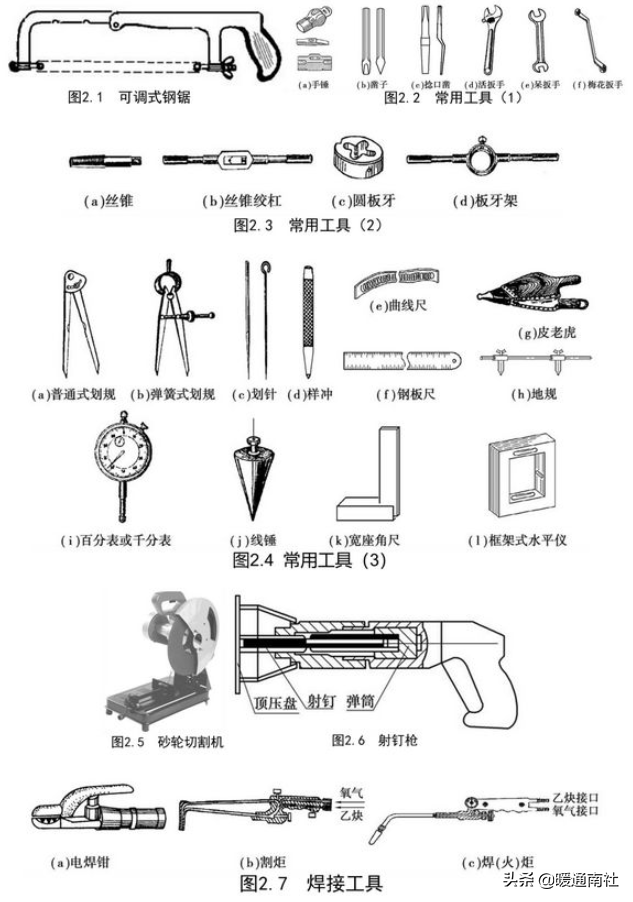

通用机具：

1）钢锯；

2）手锤；

3）凿子（錾子）；

4）扳手；

5）丝锥及丝锥绞杠；

6）圆板牙及板牙架；

7）划线、测量工具；

8）手电钻；

9）砂轮切割机（无齿锯）；

10）电锤（俗称冲击钻）；

11）射钉枪；

12）手工焊接工具。

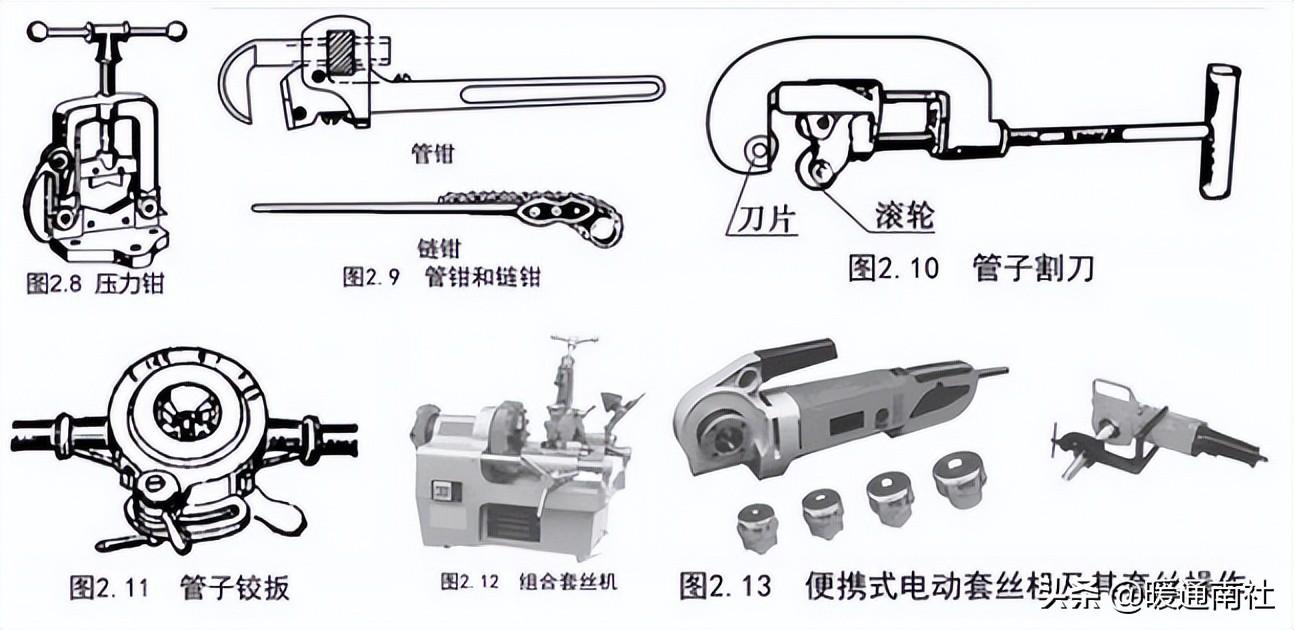

管道安装专用机具：

（1）压力钳（管子台虎钳）；

（2）管钳（管子扳手）和链钳；

（3）管子割刀（割管器）；

（4）管子铰扳（管子丝扳，带丝）；

（5）套丝机。

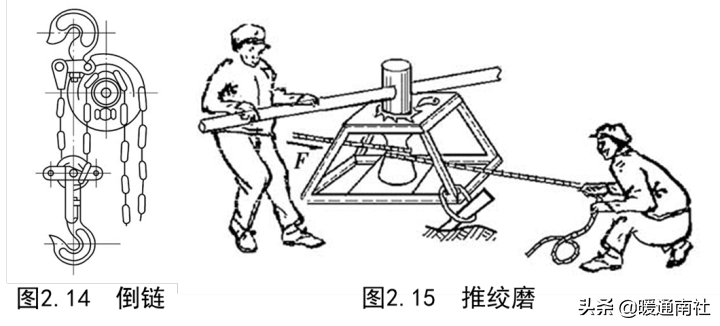

小型起重机具：

（1）千斤顶；

（2）倒链（环链式手动葫芦，又名神仙葫芦、滑车）；

（3）绞磨；

（4）滑轮；

（5）绳索。

钢管加工及连接：

钢管加工：

1）钢管的下料；

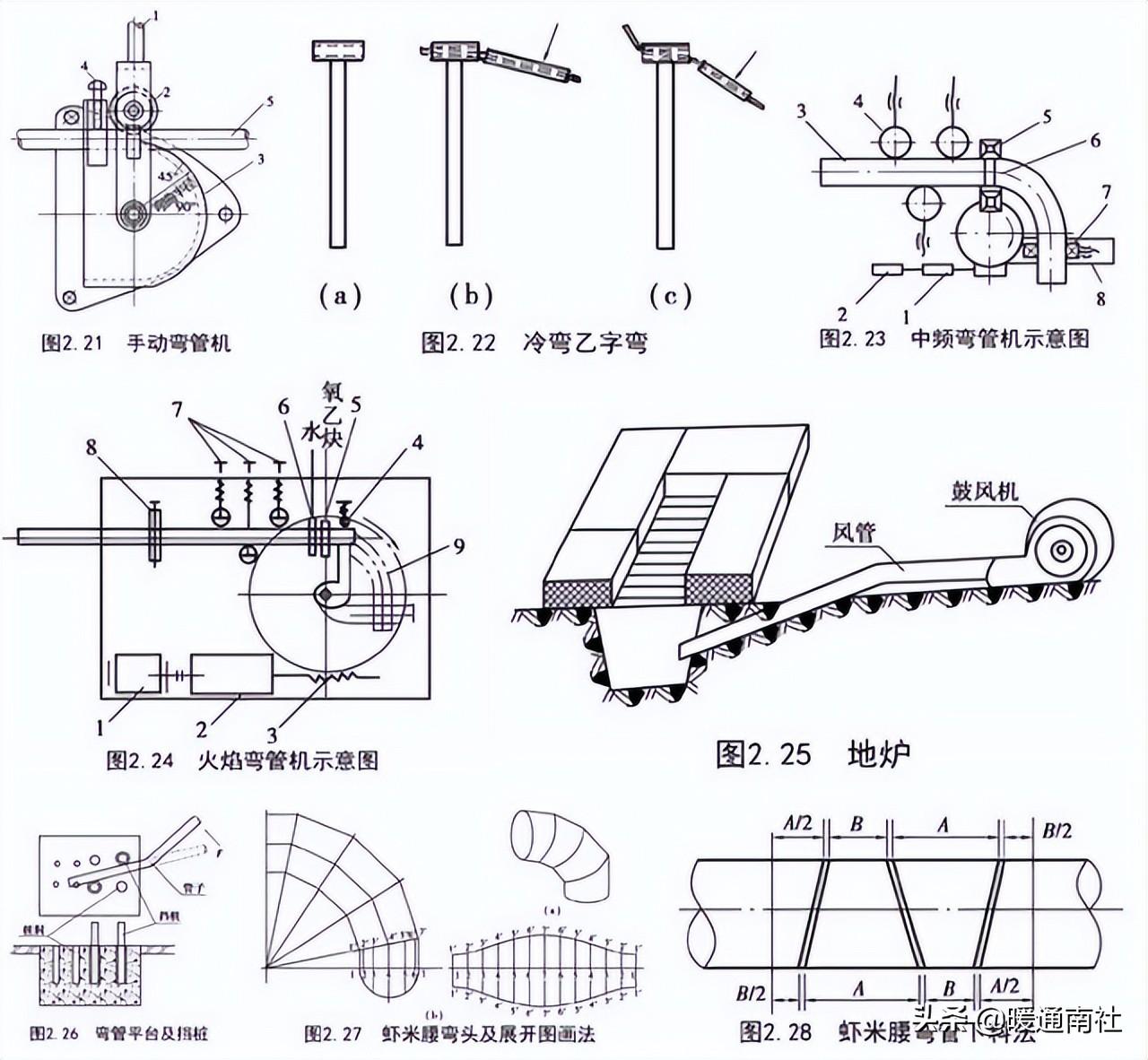

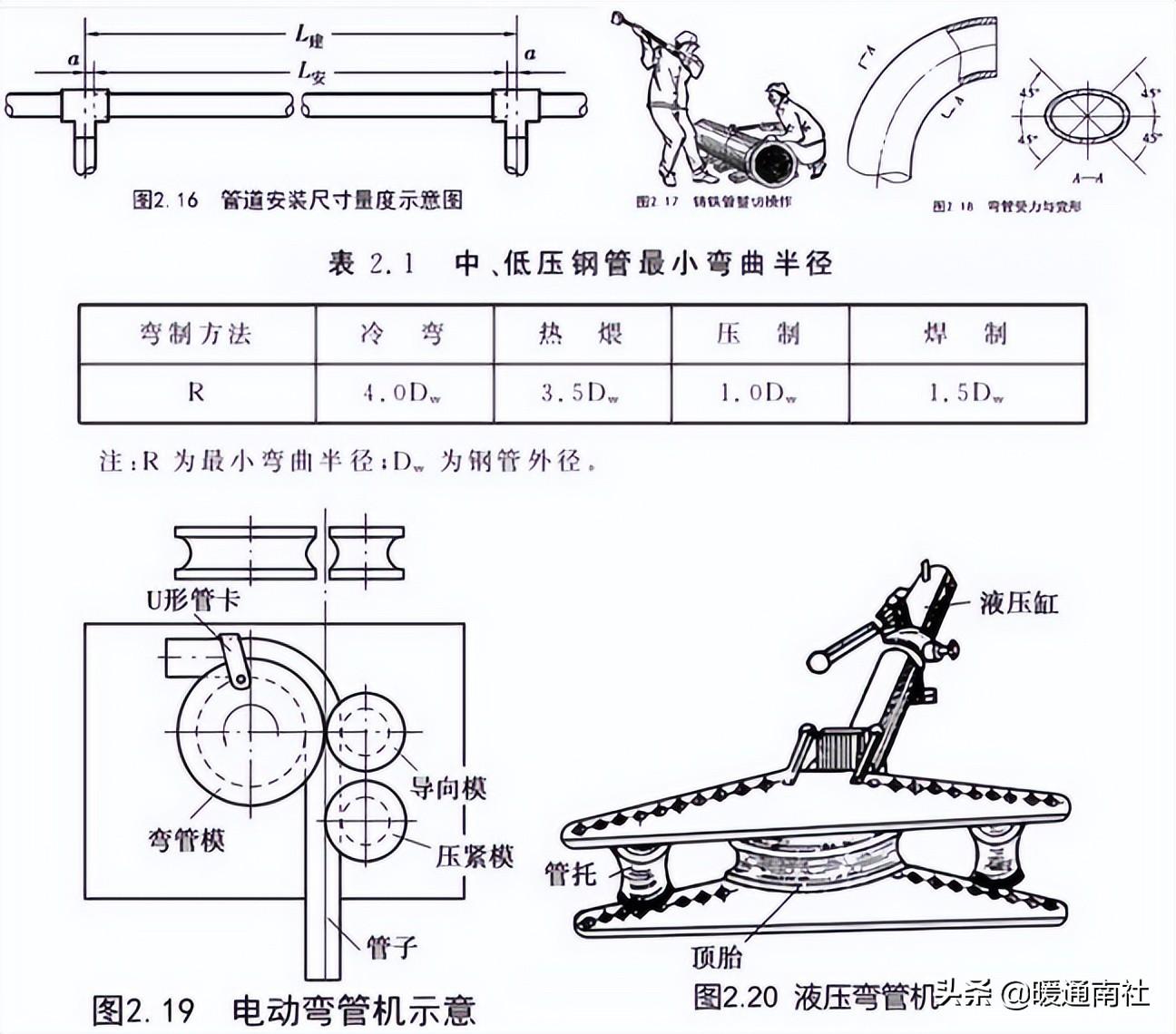

2）钢管的弯头加工：

(1)煨制弯管；

(2)冲压弯管；

(3)焊制弯管。

钢管螺纹连接：

1）管螺纹的加工；

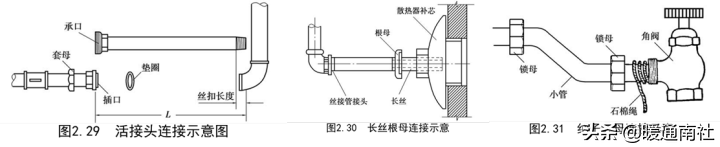

2）管道螺纹连接；

3）丝接时的碰口连接；

4）管道安装顺序。

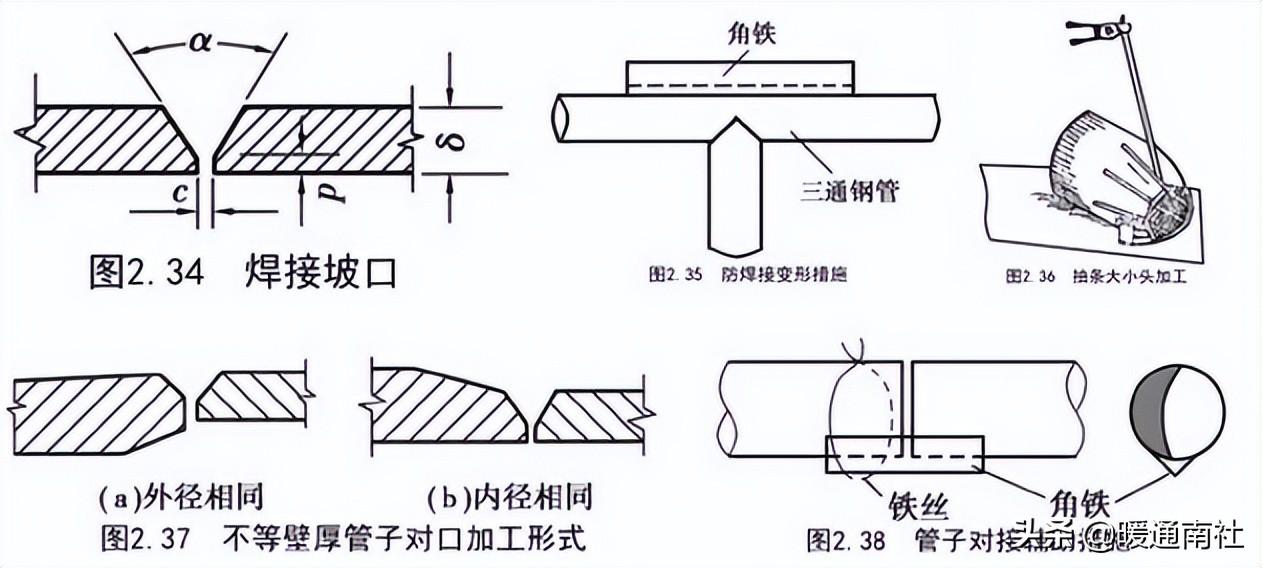

钢管焊接：

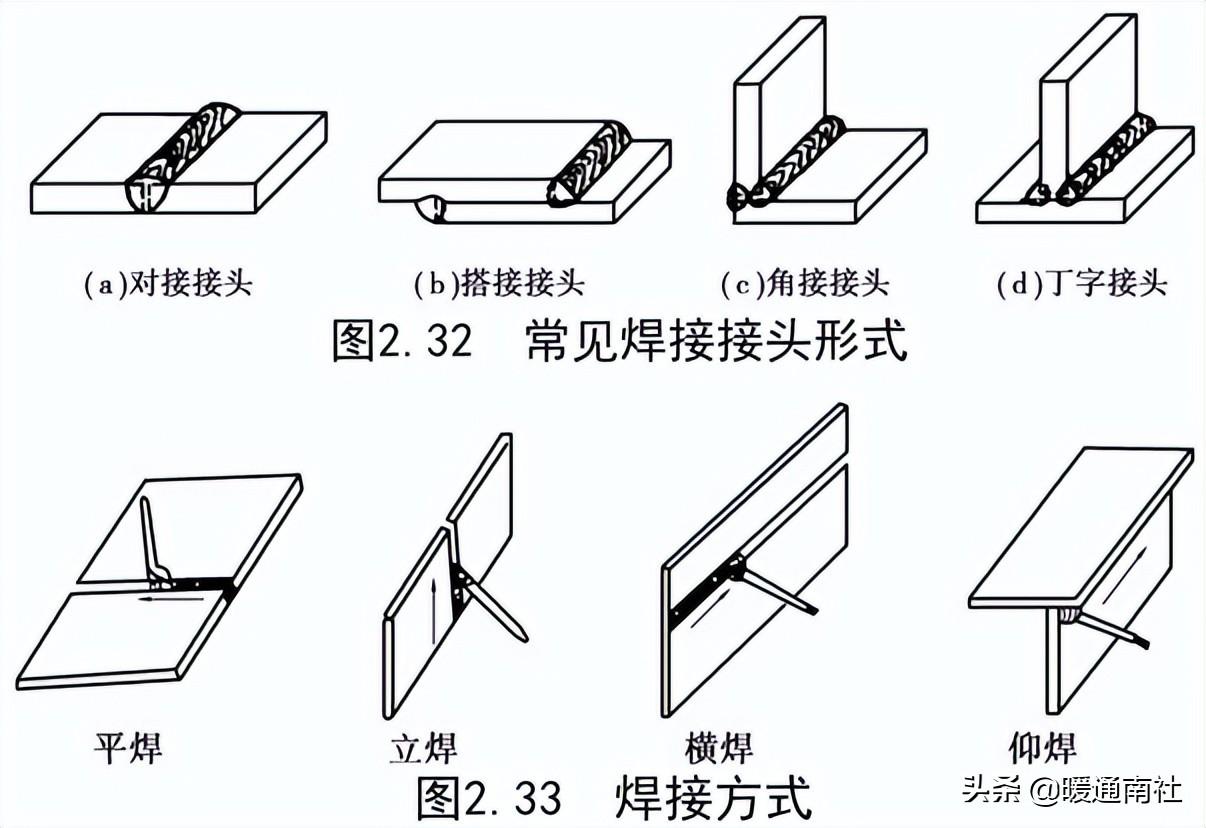

1）焊接基本知识；

2）管子的组对、焊接；

3）管道焊缝位置规定。

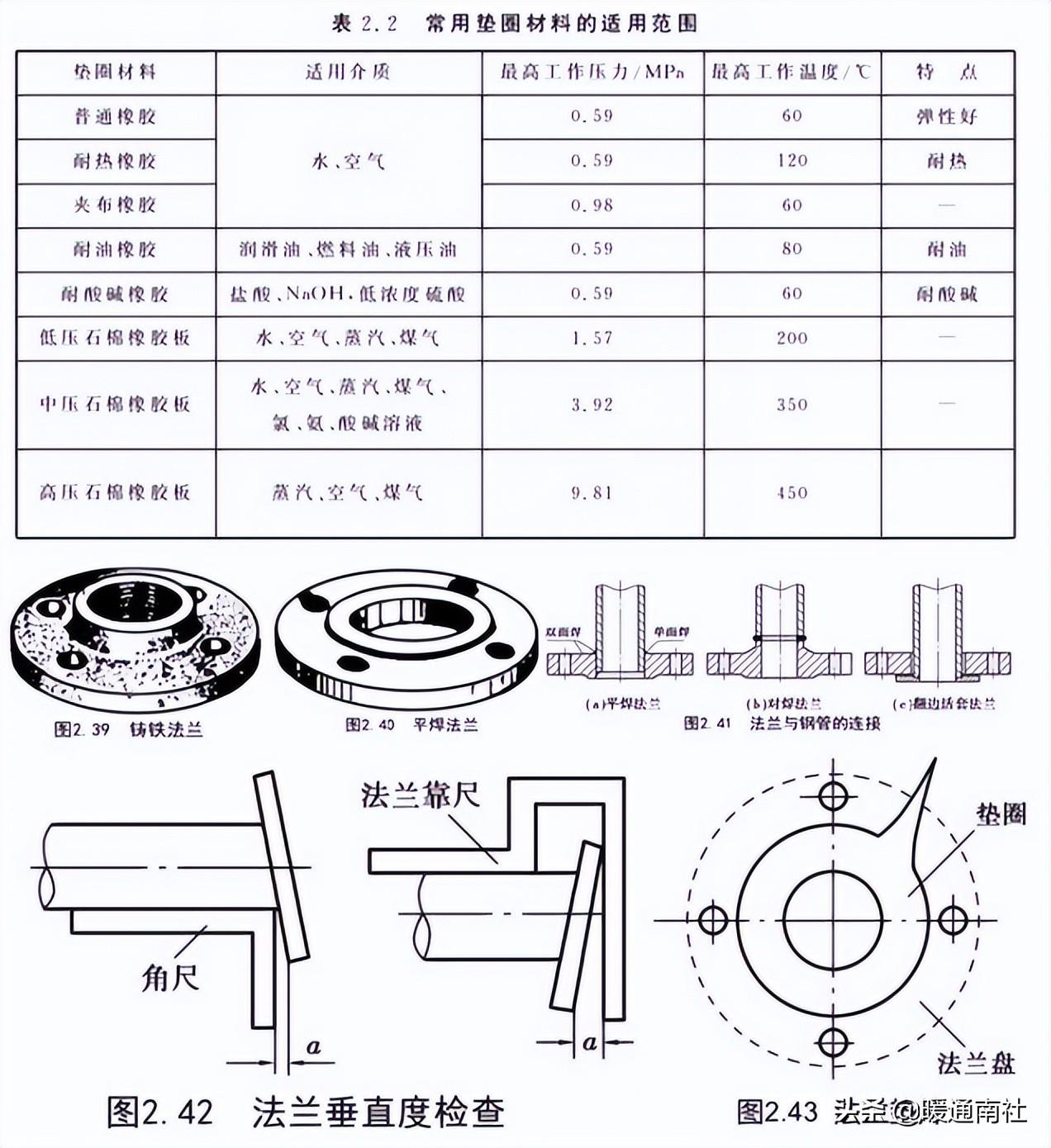

法兰连接：

1）法兰的种类；

2）法兰选用；

3）法兰的连接。

管道卡箍连接：

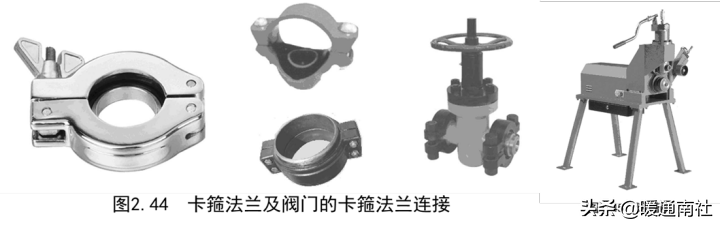

对于不可施焊的镀锌钢管还可采用图2.44所示的卡箍连接，承压较大的管道应用带凸台的卡箍，利用卡箍内的凸台与管端凹槽啮合使管道连接起来。钢管连接前须用专用滚槽机（见图2.45）在钢管端部轧出或机械加工出标准深度的凹槽。滚槽机的工作原理是利转动的凹压轮带动管子转动，凸压轮在油缸作用下缓缓向管子加压，从而形成所需的凹槽。

管道承插连接：

1）石棉水泥接口；

2）三合一水泥接口；

3）膨胀水泥接口；

4）青铅接口；

5）橡胶圈接口；

6）柔性套管接口；

7）水泥砂浆接口。

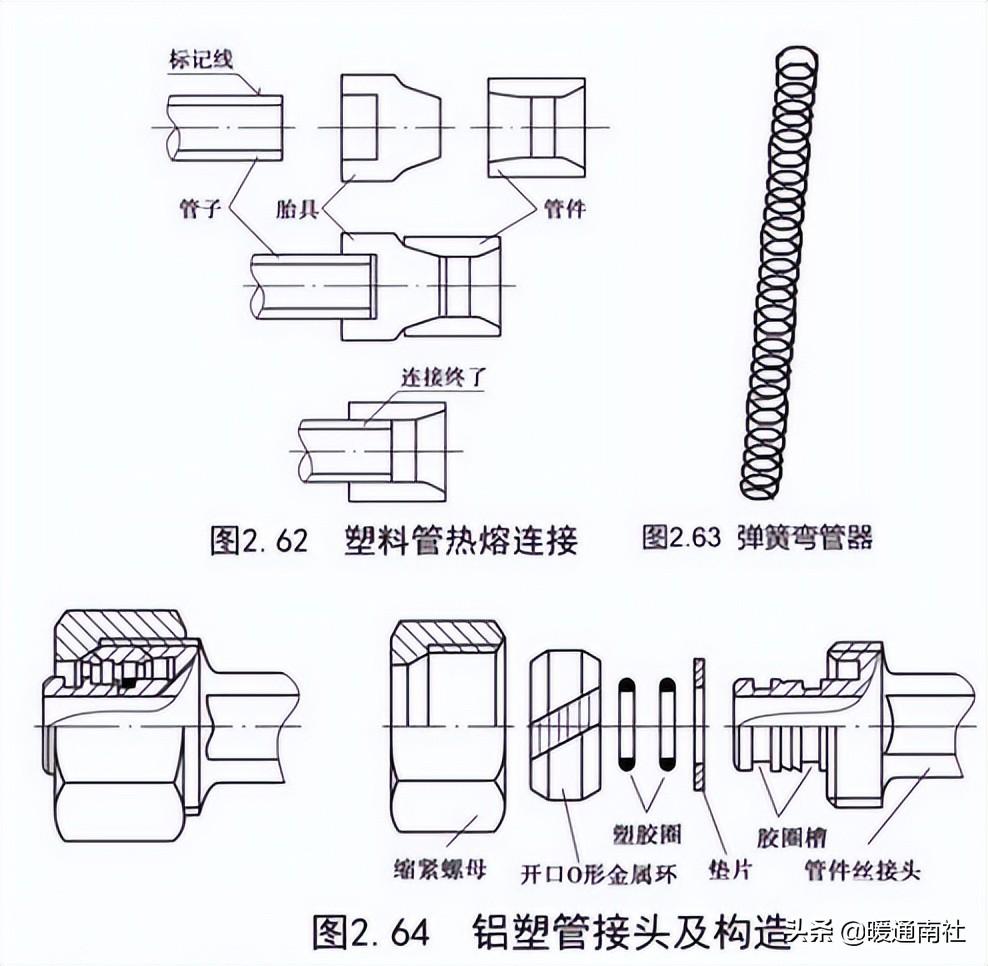

PP-R管安装：

PP-R管耐腐、内外壁光滑、不易结垢、安装方便。PP-R管配有连接用的专用配套管件，有弯头、三通头、直接头等，与金属配件（如水龙头、水表等）相连时采用丝接，管件上凡与PP-R管相连的接头均采用热熔方法相连。

铝塑复合管安装：

铝塑复合管是近十多年来出现的产品，具有耐压、质轻、耐腐、便于安装操作的特性，小口径管材成卷供货，具有任意取长、易弯曲的特点。

紫铜管加工与焊接：

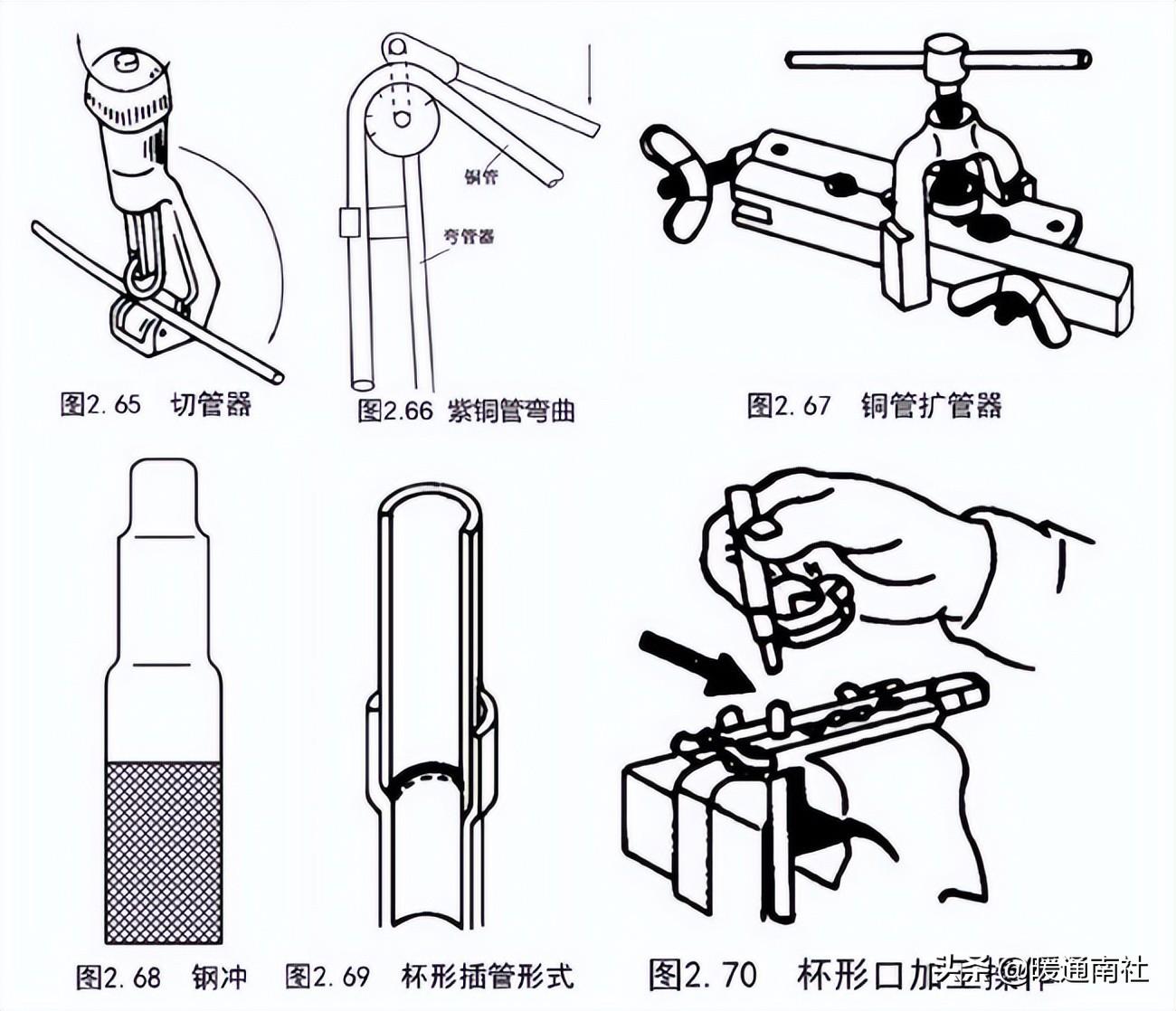

紫铜管加工：

1）切管；

2）弯管；

3）扩口（扩喇叭口）；

4）扩杯形口。

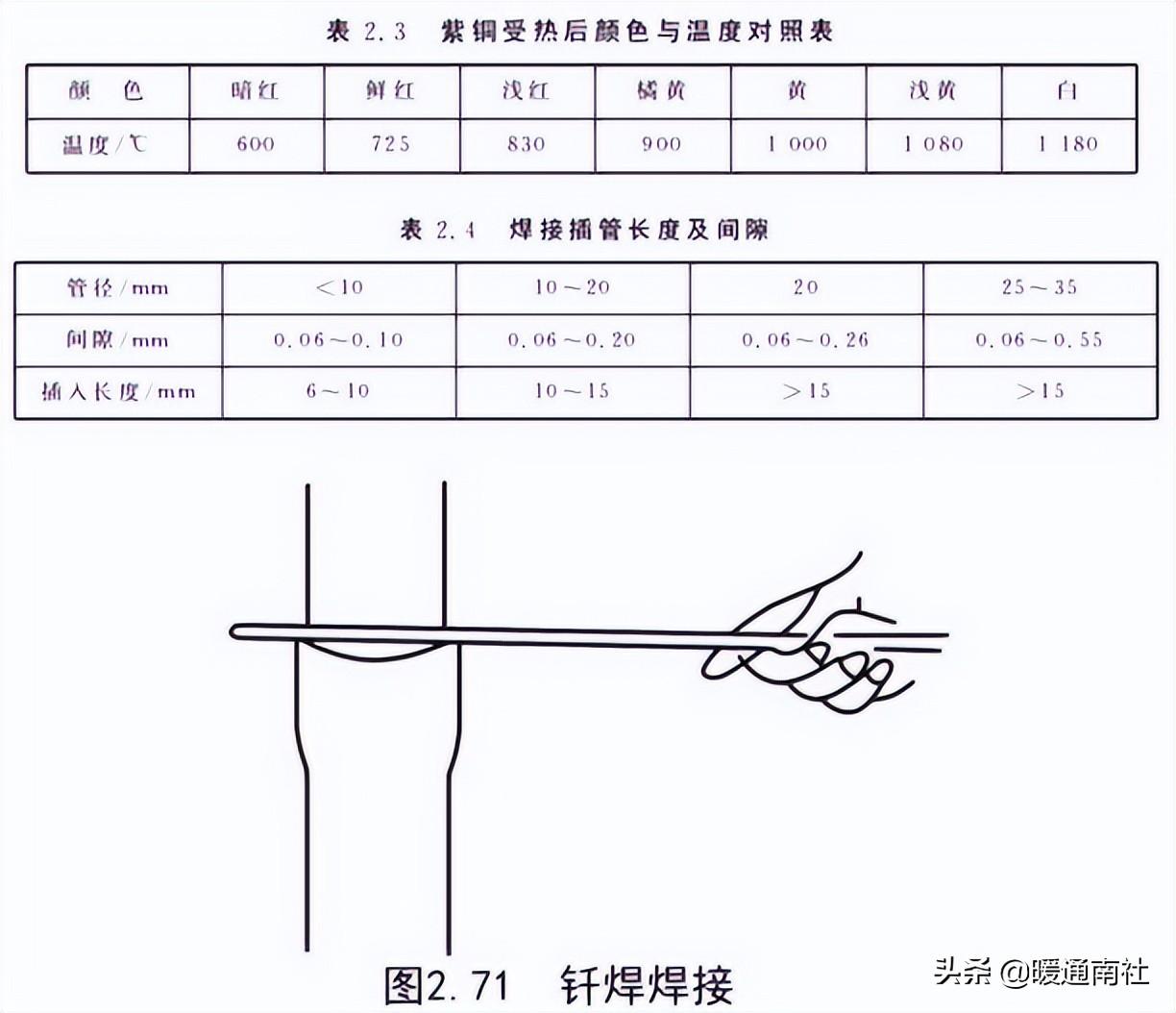

紫铜管焊接：

空调器紫铜管的焊接一般使用气焊（主要设备有氧气瓶、乙炔气瓶、压力表、橡胶耐压软管等），近年来也有小型便携式乙烷气焊设备用于紫铜管的焊接。钎焊的焊料类型有铜磷焊料、银铜焊料、铜锌焊料等。

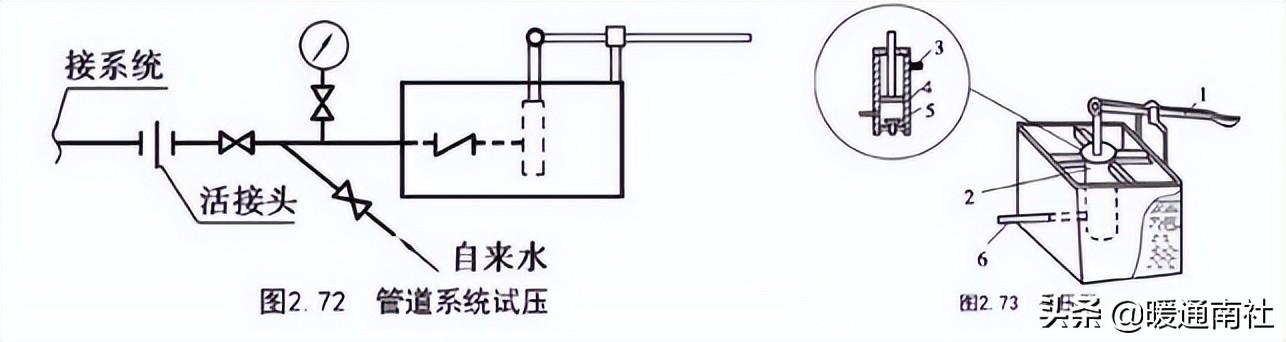

管道压力试验：

强度试验及严密性试验：

1）强度试验；

2）严密性试验。

压力试验介质：

1）水压试验；

2）气压试验；

3）真空试验；

4）渗透试验。

阀门安装：

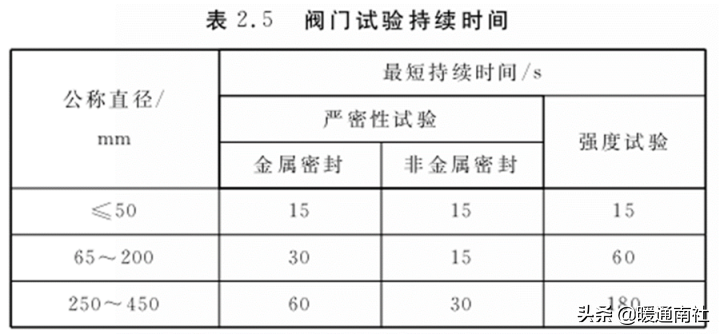

安装前应作强度和严密性试验。试验应在每批（同牌号、同型号、同规格）数量中抽查10%，且不少于1个。对于安装在主干管上起切断作用的闭路阀门，应逐个作强度和严密性试验。阀门强度试验为公称压力的1.5倍；严密性试验压力为公称压力的1.1倍；试验压力在试验持续时间内应保持不变，且壳体填料及阀瓣密封面无渗漏。
