市政工程排水管道施工技术要点

摘要:市政给排水管道工程的质量是衡量城市道路建设水平的重要指标,市政排水管道质量,影响着城市的经济效益、社会效益和环境效益。本文详细阐述了市政排水管道施工技术。 市政工程排水管道施工技术要点

关键词:市政;排水管道;施工技术

中图分类号: TU74 文献标识码: A 文章编号:

引言

市政给排水工程在城市体系中占有很重要的地位,市政给排水工程具有三个子系统:供水系统、排水系统和循环水系统,每一个系统都在人们赖以生存的城市中肩负重要的职责。

一、市政道路排水管道的施工特点

目前,市政排水管道的施工具有两大特点:

1、管线长、占线长、占地面宽;

2、常出现排水管线与城市道路、绿化带及水渠交叉的现象,严重影响了交通,给行人带来诸多不便。

因此,在保证工程工期和质量的前提下,如何做到快速又经济、文明地完成市政排水管道工程的施工,减少对城市道路、交通及环境等的干扰,显得尤为重要。

二、市政工程给排水管道的施工前的准备

1、施工准备

1.1熟悉了解图纸

(1)施工单位应熟悉和审查施工图纸,掌握设计意图与要求,实行自审、会审(交底)和签证制度;发现施工图有疑问、差错时,应及时提出意见和建议;如需变更设计,应按照相应程序报审,经相关单位签证认定后实施;

(2)施工单位应按照合同文件、设计文件和有关规范、标准要求,根据建设单位提供的施工界域内地下管线等构(建)筑物资料、工程水文地质资料。组织有关施工技术管理人员深入沿线调查,掌握现场实际情况,做好施工准备工作。根据图纸走进施工现场,对管线总长度、管线走向、管材直径以及检查井数量等,还有与工作面开挖有关的地形、地貌以及地物,尤其要对燃气、电力等交叉管线的位置特别注意,并做好标志和保护措施;

(3)施工前,建设单位应组织有关单位进行现场交桩,施工单位对所交桩进行复核测量;原测桩有遗失或变位时,应及时补钉桩校正,并应经相应的技术质量管理部门的人员认定;

(4)临时水准点和管道轴线控制桩的设置应便于观测、不易被扰动且必须牢固,并应采取保护措施;开槽铺设管道的沿线临时水准点,每200m不宜少于1个;

(5)临时水准点、管道轴线控制桩、高程桩,必须经过复核方可使用,并应经常校核。

1.2现场情况的调查与故障排除

开工前,除保证三通外,还要结合管线走向及施工开挖工作面和堆土堆料所占场地与地形地貌、地物、交通问题等。任何妨碍施工的因素都要笔录,呈请有关单位或部门协助排除。施工单位必须遵守国家和地方政府有关环境保护法律、法规,采取有效措施控制施工现场的各种粉尘、废气、废弃物以及噪声、振动等对环境造成的污染和危害。

1.3施工测量放线

根据设计施工图,测设管道中心线和雨、污水井中心位置,设立中心桩。管道中心线和井中心位置经监理复核后方可在施工中使用。

根据施工管道直径大小,按规定的沟槽宽度测放出边线,开挖前用石灰划线来控制,对于井位置的确定通过在沟槽外两侧设置控制桩来进行控制,并记录两桩至井中心的距离,以备校核。

二、浅述市政工程给排水管道施工技术

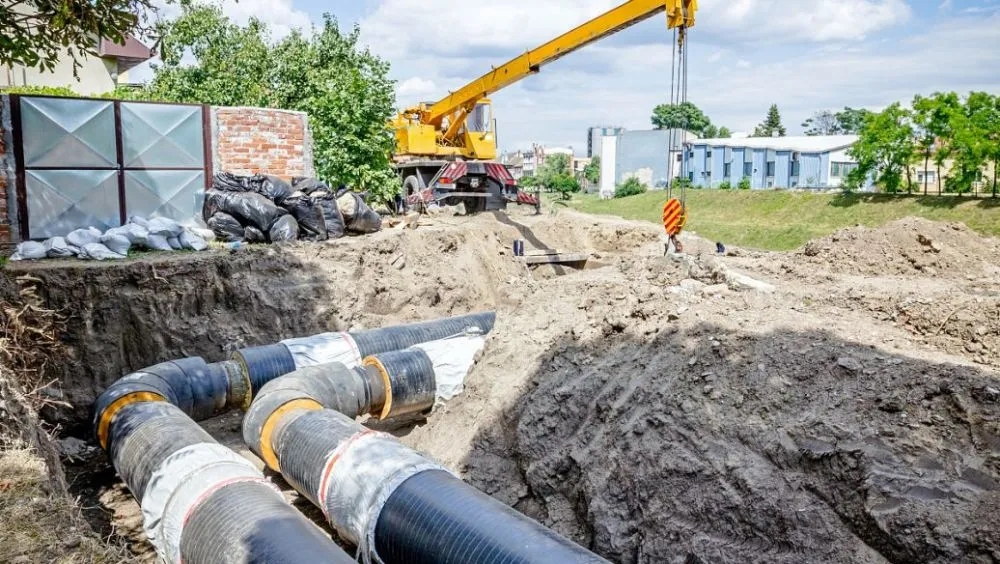

1、沟槽开挖与支护

市政工程给排水管道的施工项目中,土方的工作量占整个工程的很大比重,在安排上采用轮胎式挖掘机、推土机配合开挖与人工开挖相结合,在需土方运输的地方配备一些自卸汽车。在开挖前逐一探明地下既有管道、电缆和其他构筑物的位置,将调查结果和处理方案送交业主和相关管理单位确认,以便进行相应的保护、迁移等措施,保证开挖工作持续进行。当地下水位较高或雨季施工时,要求采取排水措施,保证水位低于工作面2m,防止沟槽内长时间积水,造成浮管现象。此外考虑到基槽暴露时间过长会引起基槽变形,应尽可能减少晾槽时间(不超过2-3h)。施工时应掌握天气变化,严禁基槽泡水;当遇到沟槽底部为岩石基础时,要求增加开挖深度30cm;当遇到软弱基础或有其它埋置物时,会同有关部门研究后处理。

2、管材安装

(1)市政工程塑料埋地排水管道的施工技术

塑料埋地排水管道的选材与敷设:塑料埋地排水管主要承受的是外压的荷载,包括管顶土重荷载和地面上汽车带来的活荷载等。根据前面的理论分析,敷设的条件和质量对于其是否能够安全工作起到决定性的作用。国内外应用埋地塑料排水管的实践证明,工程成败常常取决于敷设。

目前,我国已经陆续出版一系列塑料埋地排水管道技术规程,这些规程对相应管道的设计和施工,包括管道施工的沟槽、基础、管道安装及连接、沟槽回填等都有明确要求,尤其沟槽回填土的密实度要求很高。总之,技术规程是设计者和施工人员重要的参考资料,只有设计者和施工人员严格按技术规程的要求设计和施工,就一定能保证各种新型埋地排水管的正常使用。

(2)管材安装技术

为保证闭水试验的成功,管材进人工地时要仔细检查有无裂缝和孔眼漏洞,若有上述问题,应及时调换管材或予以修补;下管前,既要仔细检查管基中心线、边线及井基等尺寸和高程是否符合图纸要求,又要检查井位置、井距、各种部位混凝土基础的强度等级、接口防渗砂浆的调配是否符合国家标准的规定;安装两管结口处时,应及时处理因挤压造成的管内接口部位3cm的凸出接缝,否则会造成流水断面减少的现象,影响流速和排水的通畅,造成杂物的堆积和管道堵塞;每根管的安装都必须用拉草包法将挤出凸起的砂浆拉平。对于D400mm以上的管材,可采用工人钻入管内的办法将接口挤出的砂浆抹平,将不严实的接缝部位填满砂浆,使其饱满不漏水,并清除管内杂物。

3、检查井施工

首先要控制好检查井基础的质量,浇筑垫层或者基础时不能带水作业,基础的尺寸和高程要符合设计要求,等到混凝土的强度达到一定程度时再砌砖;对井墙的砌筑质量进行严格控制,保证井壁的竖直,避免出现通缝问题;灰浆要求饱满,并且砌缝平整,不能出现空鼓、裂缝问题;对踏步、井盖及井圈的安装质量进行严格控制,踏步要求铸铁,使用之前需要进行一定的防锈处理;井盖与井圈必须配套、吻合,如果道路的交通量较大,则应该采用重型的井盖。

4、闭水试验

管道安装完成后,回填之前,需要进行闭水试验。在闭试验开始前,先要检查管道及检查井的外观质量,保证沟槽内没有积水,所有的预留孔洞都封堵完整并不存在漏水现象;管道两端的堵板承载力要大于水压力;除了进出水管需要预留外,其它均需要进行封堵密实。一切准备工作完成后便可进行闭水试验,排水管道的闭水试验应该从上游开始,向下游进行分段试验。为了节约用水,上游段试验完成后,可以往下游段倒水。试验段应该按照检查井的距离进行带井试验。在试验段的上游,在设计水头没有超过管顶的内壁时,试验水头应该从试验段上游管顶内壁的2m计算;而当设计水头超过管顶内壁时,试验水头从试验段上游设计水头加2m计算。如果试验水头超过上游检查井的井口时,计算试验水头应该以该检查井的井高度为标准。

5、沟槽回填

在隐蔽工作完成并验收合格以后,便可进行沟槽的回填。沟槽回填时,应该从两侧对称进行,并保证回填材料符合设计要求,如果采用机械回填,应该在管顶0.6m之内和检查井周围等重要部位先进行人工回填。回填时需要在建筑物旁或者排水管顶铺设路线的淘槽,回填应该采用分层压实的方法,回填不能使用不良土。

结束语

市政排水管道施工是一项系统工程,是整个市政道路正常运营的基础和保证。只有建设、设计、监理和施工等几方单位齐抓共管,牢固树立质量第一的思想,严格按照规范要求组织实施,减少或消除市政道路排水管道施工过程中存在的各种质量问题,切实保证市政道路排水管道的畅通。

参考文献

[1]谢利侠.市政工程道路排水管道施工技术探讨[J].科技传播,2011,(11).

[2]陈泽丰.探讨市政道路排水管道施工技术[J].科技论坛,2011,(23).

[3]杨均昌,胡正平.市政工程给排水管道施工的质量控制.工程技术,2010.
