聚乙烯(PE)双壁波纹管生产技术详解

一、PE双壁波纹管概述

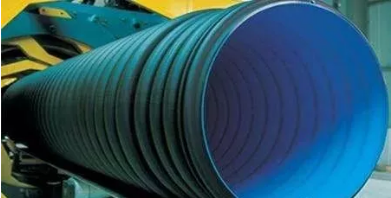

1、定义 :所谓PE双壁波管是为了在节省原材料而不致使管材的环刚度下降的前提下,对管材截面进行优化设计的一种内壁光滑平整、外壁为梯形或弧形波纹状肋内外壁波纹间为中空、采用挤出成型工艺制成的管材。因为其主要原材料为聚乙烯(PE),故简称为PE双壁波纹管。

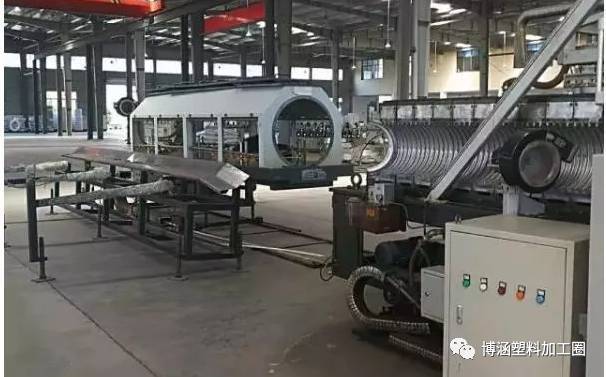

聚乙烯(PE)双壁波纹管生产技术详解

2、PE双壁波纹管的优点 :

① 节约原材料,用同样的原材料做同一外径的管材时,波纹管可经比实壁管节省30%以上的原材料;

② 质量轻,比重小于铸铁管和水泥管的50%;

③ 安装便捷、施工进度快,以传统水泥管相比,采用PE波纹管可以提高3倍以上安装进度。

④ PE双壁波纹管采用柔性连接,密封性能好;

⑤生产成本低,综合经济性能优越。

3、PE双壁波纹管的应用领域 :

①市政工程,用于建筑物的地下排水管、排污管、输水管、通风管等;

②电器电信工程,作为电力电缆、光缆、通讯信号电缆的保护管;

③工业,由于聚乙烯材料具有优良的耐酸、碱及耐腐蚀能力,结构壁管可用于化工、医药、环保等行业的给水和排水管道;

④农业、园林工程,用于农田、果园、茶园以及林带排灌,可节水70%,节约用电13.9%,也可用于农村灌溉;

⑤道路工程,可用作铁路、高速公路、高尔夫球场、足球场等的渗、排水管;

⑥矿场,用作矿井的通风、送风管、排水管。

二、PE双壁波纹管的原材料

1、 原料的组成 :PE双壁波纹管的原材料一般由聚乙烯、增强性功能母料和颜料等组成。如果原材料潮湿,为了提高生产效率,可添加适当的消泡剂。

2、 对原材料性能的要求 :如何生产出一根低成本,高品质的波纹管,很大程度上取决于对原材料的选择和配方的搭配。

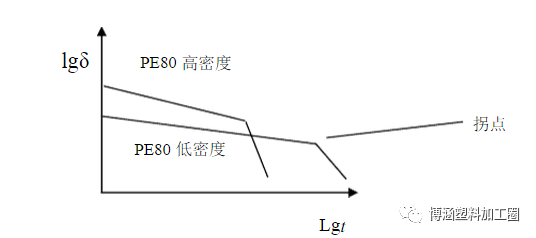

1) 对聚乙烯(PE)性能的一般要求有熔体流动速率(MFR)、氧化诱导时间(OIT)和密度等。熔体流动速率的大小反映了分子量的大小,一般来说,熔体流动速率大一点的材料有利于加工成型,并可提高生产效率。但也不能过大,过大对环刚度的影响较大,选用0.8-1.5g/10min(190℃,5kg)之间为宜。氧化诱导时间决定了氧化破坏的时间,对于要求使用50周年的波纹管来说,控制好原材料的氧化诱导时间是能否保证50年使用寿命的关键。GB/T19472.1-2004中明确规定,波纹管的原材料的氧化诱导时间应≥20min(200℃)。对中、高密度聚乙烯来说,可通过改变密度来调整其性能。因为我们知道密度相对低的聚乙烯可延长其脆性破坏的时间。如图1所示。

聚乙烯(PE)双壁波纹管生产技术详解

2) 功能母料的选择也很关键,目前尚无有关排水管道专用功能母料的国家标准,各厂家的产品的性能不尽一致。选用功能母料时应当充分考虑其分散性、偶联性和对聚乙烯改性的程度。

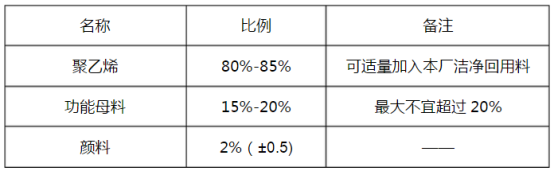

3) 配方是否合理也决定着产品的质量。一些厂家为降低成本,无限制的增加功能母料,这样的产品既无法保证产品的质量,也失去了长远的发展和核心竞争的能力。典型的合理配方如下表:

聚乙烯(PE)双壁波纹管生产技术详解

表2

三、成型原理

1、成型机 :波纹管成型机是生产波纹管的关键设备,关系到管材的质量和产量。双壁波纹管的成型方式也多种多样,并且不同于其它管材的成型设备。

按模块装配方式可分为:立式和卧式(水平式)两种 ,立式成型装置可使模块上下开合,并且占地面积小、结构紧凑,但模块更换较困难,特别是大口径模块的更换;水平式(又称为卧式)成型装置可使模块水平开合(通常只有大口径的成型设备),占地面积较大,但更换模块比立式方便。而且模块内设计了冷却水循环通道,以水作为冷却介质,大幅度提高了生产的速度。

按定型方式可分为:气压定型和真空定型两种目前部分厂家采用气压定型法设备,也就是将压缩空气通过机头模芯支座上的筋条和固定在模芯上的螺塞加到外层管坯内腔,使管坯紧贴在模块上,形成波峰。这种设备生产出来的制品可以是任意截面,还可以提高波纹管的质量,减少凹凸波纹宽度上有厚度误差,并且减少废品,还大大简化了制品内冷却设备的结构和机头结构。但是压缩空气的波动使管材的波峰不尽一致,产品的外观较难控制。

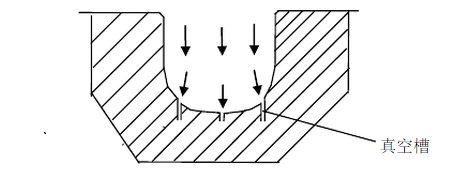

2、成型模块 :波纹管的成型模具主要就是模块,它决定着管材的基本结构和尺寸。随着成型方式的不同,以及模块运动轨迹的不同,模块的结构也有所不一样。目前大多生产线是通过模块抽真空将料坯吸附在模具内表上,模块上就必须有抽真空用的通道。成型模块的结构直接决定着管材的环刚度。结构如图3所示:

聚乙烯(PE)双壁波纹管生产技术详解

图3

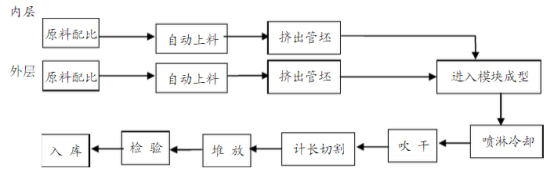

四、工艺流程图

聚乙烯(PE)双壁波纹管生产技术详解

图4 双壁波纹管生产工艺流程图

聚乙烯(PE)双壁波纹管生产技术详解

五、开机过程中的注意事项

挤出机启动之前必须检查各区段温度是否正常,如发现异常,必须待处理完毕后方能启动挤出机,以免损坏螺杆等部件或喷料伤人;

②各开机条件具备后启动主机,刚启动主机时必须将熔体压力控制在一定范围内,以免料温过高而喷料伤人;

③挤出时要观察主机电流和压力,如果电流和压力过大,必须先检查、排除故障后才能开机,以免损坏设备;

④随时监测主电机、减速箱的温度和声音,如有异常,及时报告设备管理人员,确定是否停机;

⑤水套的材质较软,更换规格时不能与金属物相撞,处理损伤处时不能用800目以下的砂纸打磨;

⑥成型机正常运转时要随时观察所有轴承及附件的完好情况,如有损坏或异常要及时更换和处理;

⑦成型机的润滑系统要随时保证运行正常,否则必须立即停止成型机;

⑧成型机的移动轨道要保持清洁;

⑨每次更换模块时必须清理干净;

⑩每次更换模块时必须检查所有的销子和定位槽是否完好,如有异常情况时要处理好后才能安装;

⑪模块的转运、安装、拆卸要格外小心,严禁损伤任何部位;

⑫上下模块(卧式为左右模块)不能压得太紧,以防将模块压变形或成型机主电机过载;

⑬真空泵要定期清理过滤网和泵腔内的水垢,以免影响真空度或损坏电机。
