非开挖用改性聚丙烯(MPP)电缆护套管标准比对分析

1 行业背景

高压电力电缆护套用非开挖改性聚丙烯(MPP)管,是以聚丙烯树脂为主体,添加其他聚烯烃、少量抗氧剂、提高寿命所必须的稳定剂以及有利于提高护套管力学及加工性能的添加剂等而形成的一种稳定的复合材料所生产的管材,具有高强度、耐高温、耐高压、绝缘性优越、耐腐蚀、抗冲击、抗老化、抗断裂、连接性能可靠、安装便捷、可抵御地震灾害、使用寿命长等特点

2 标准技术指标比对

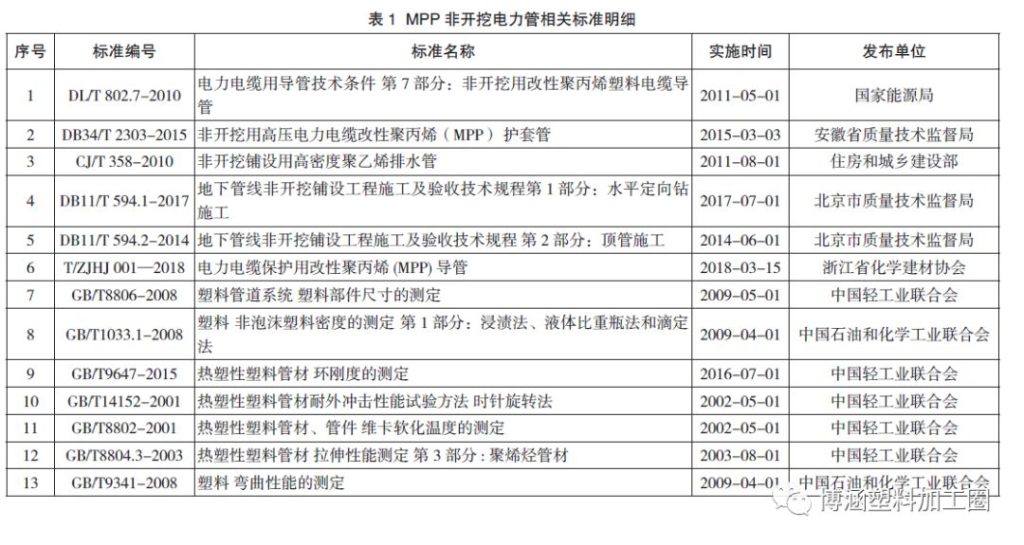

2.1 国内现有非开挖电力管相关标准及施工规范目前,非开挖改性聚丙烯(MPP)管暂无国家标准,行业内采用比较多的是行业标准DL/T 802.7-2010、以及现行有效的省地方标准DB34/T 2303-2015 和团体标准T/ZJHJ 001—2018,个别的生产企业也都制定了自己的企业标准。众多标准中存在着很多相同点和指标各异的地方,于是将现阶段常用的标准做比对分析,现将相关标准统计见表1。

非开挖用改性聚丙烯(MPP)电缆护套管标准比对分析 非开挖用改性聚丙烯(MPP)电缆护套管标准比对分析

2.3 归纳总结

综上表格所述, 现对标准中的相同点和不同点总结如下:

(1)相同点:两个标准从产品名称的定义和产品的范围上大致相同,从产品性能考察角度看,涉及的指标也基本一致。通过标准中的技术要求基本可以有效地进行产品质量控制。标准编制也充分地考虑了设计、施工、生产、使用、检测等多方面的因素。

(2)不同点:规格尺寸方面分类方式有所不同,安徽省地方标准以公称外径进行尺寸分类较为合理实际,因现有管材的生产方式均采用挤出成型,各种类型塑料管材的标准中大部分采用外径定型,生产企业也基本采用固定的定型套进行尺寸控制,此处采用外径定型便于统一检测标准和生产工艺,也更便于生产企业所接受。

(3)材料性能指标方面,行业标准相较于安徽地标也要求更为严格,在原材料的配方把控和质量成型方面也提出了更高的要求;从源头上控制管材的用料水平和产品质量。原料的选择对于管材最终能达到的性能是极其重要的。

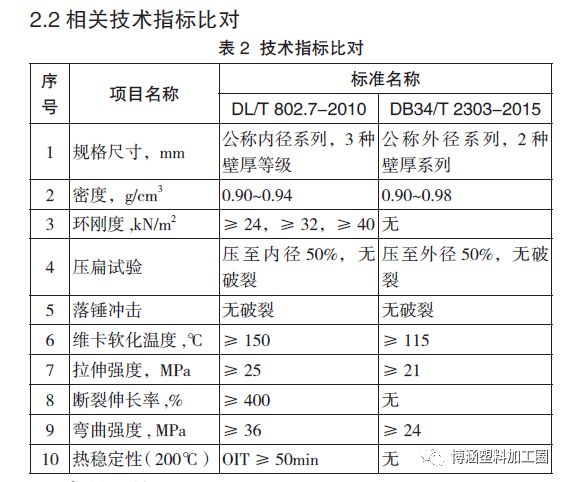

(4)力学性能方面,行业标准各项指标均高于安徽省地标要求,主要体现在:

①环刚度是非开挖管抗外压负载能力的综合参数,为了保证管材在外压负载下安全工作,环刚度的选择是设计中的关键之一,作为埋地3~6 米的非开挖电缆管需要承受来自路面和土壤的动载荷和静载荷的压力,该指标的设置有十分重要的意义。通过标准比对发现安徽省地标并没有对环刚度有指标要求,仅涉及了压扁性能且低于行业标准要求。

②维卡软化温度旨在考察管材在高温环境下的硬度和抗冲击性能,在条件苛刻的地下土壤层环境中,高标准严要求对于管材的寿命和后期维护有很重要的保障作用。

③拉伸强度和断裂伸长率旨在考察管材在非开挖施工情况下,在地下土壤层中抗拖拽的性能,该指标的优劣将直接影响非开挖施工中的完成进度和施工效果。

3 对于国内现行标准状况的建议

鉴于非开挖用改性聚丙烯塑料电缆导管标准限量及方法的不同,同一检测方法在技术要求上的出现的差异,为了促进我国非开挖用MPP 电缆管标准体系建设,使得标准更好地与国际接轨,提出以下建议:

①统一管材的规格尺寸采用公称外径,并根据环刚度的型号等级进行壁厚分类,并在标准中明确不同环刚度等级管材的建议使用范围;

②加强管材对于热稳定性的考察,参照现有给水管材标准要求,氧化诱导时间提高至测试温度210℃。且增加管材在老化性能方面的技术要求,即考察管材老化试验之后的力学强度保留率;

③增加电力管道对于摩擦性能或恶劣条件下抗拉性能的考察,充分地保障管材的使用耐久性;

④在充分保证工程质量的前提下,为实现管材高性能低消耗的基础上,适当地调整拉伸强度、断裂伸长率、弯曲强度的指标。

4 总 结

总而言之,当务之急是梳理我国非开挖电缆管领域的相关标准,逐步规范我国产品标准中对非开挖电缆管各指标的限量要求,规范同一检测方法间的技术差异。及时制定非开挖电缆管的国家标准,提升我国非开挖电缆管的标准规范性和实用性。
