管道基本概念及分类

管道是由管道组成件和管道支承件组成的管路系统。管道组成件是用于连接或装配管道的元件,包括管子、法兰、垫片、紧固件、阀门以及膨胀接头、挠性接头、耐压软管、疏水器、过滤器、和分离器等;管道支承件管道安装件和付着件的总称。

其中安装件是将负荷从管子或管道付着件上传递到承件结构或设备上的元件,如吊杆、弹簧支吊架、斜拉杆支撑杆、鞍座、垫板、拖座、吊(支)耳、吊夹、紧固夹板、和裙式管座等。

管道工程由若干管路系统所组成。在管道工程中,根据管道材质的不同、关内输送介质的不同、施工条件的不同等诸多因素,通过螺纹连接、法兰连接、焊接连接、承插连接等连接方式,将管子、管件、阀门、等连接起来,形成完整的管路系统。

管道工程所用的管材种类很多,可分为金属管和非金属管.金属管按材料的不同可分为碳素钢管、合金钢钢管、不锈钢管、铸铁管、有色金属管等;按制造方法的不同可分为无缝钢管、焊接钢管。非金属管可分为塑料管、玻璃钢管、陶瓷管等。

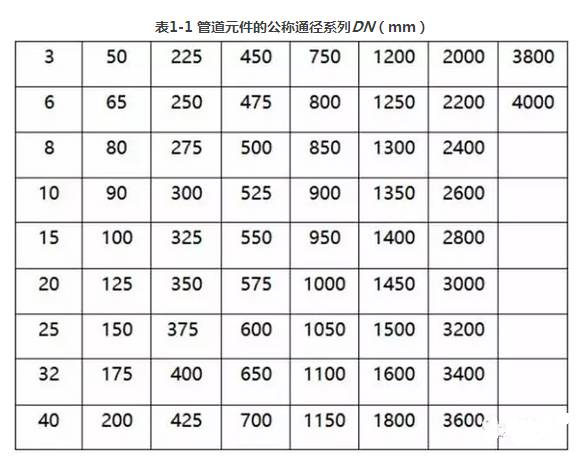

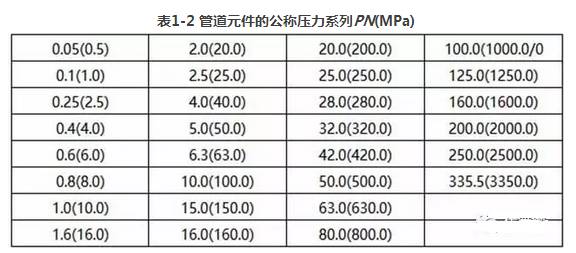

管道工程中使用的管道组成件有金属件和非金属件,规格、等级各异,为了使它们能够科学合理地组合在一起,在规格、类型和质量上有统一的技术标准,目的是统一产品的设计、制造和供用,便于生产和使用。在这些技术标准中,管道元件的公称通径和公称压力是两个最基本的标准(见表1-1、表1-2)。

管道基本概念及分类

管道基本概念及分类

注:在GB1048-90中,允许以“bar=0.1Mpa。”

所谓公称通径DN(也称公称直径)是各种管子与管路附件的通用口径。对大多数制品而言,公称通径既不等于实际内径,也不等于外径,而是一种称呼直径,所以公称通径又叫名义直径。无论制品的外径或内径是多大,管子都能与公称通径相同的管路附件相连接。公称压力PN是指与管道元件的机械强度有关的设计给定压力。

管道的所输送的介质种类繁多、参数(压力、温度)复杂,其服务对象和属性也各不相同,因此管道的设计、施工和运行管理应遵循相应的标准、规范。对管道进行分类,有利于管道按不同的要求进行设计和施工。

>>>>

按属性的不同分类

管道工程根据其所处工程项目的性质,一般分属于两大范畴:工业设备安装工程和建筑设备安装工程。

在工业设备安装工程中,为生产服务的管道成为工业管道,它与属建筑设备安装工程的、为生活或为改变劳动卫生条件而输送介质的暖卫管道(或水暖管道)构成管道工程,其中工业管道又可分为直接为产品生产输送各种物料介质的工艺管道和为生产输送辅助材料、间接为生产服务的辅助管道。

在建筑设备安装工程中管道按输送介质及使用功能分为给水管道、排水管道、消防管道、采暖管道、燃气管道等等。

>>>>

按压力分级

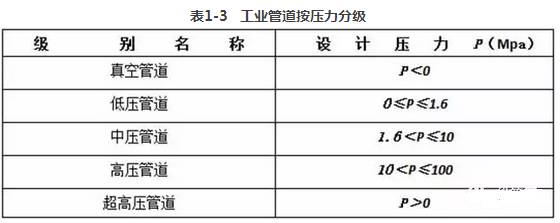

管道工程输送介质的压力范围很广,从真空付压到数百兆帕。工业管道以设计压力为主要参数进行分级,可分为真空管道、低压管道、高压管道和超高压管道。不同级别的管道对材质检验和安装施工有不同的要求。

管道基本概念及分类

注:工作压力≥9Mpa,且介质工作温度≥500℃的蒸汽管道可升级为高压管道,属建设设备工程的管道一般都为低压管道。

>>>>

按介质温度分类

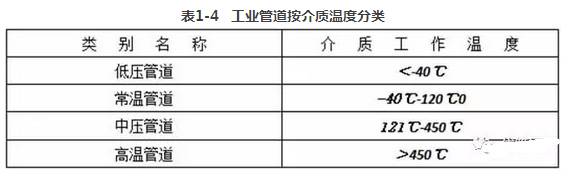

工业管道输送介质的温度差异很大,按介质温度可分为四类。

管道基本概念及分类

注:属建筑设备工程的管道一般都为常温管道

>>>>

按介质的性质分类

1、汽水介质管道

汽水介质是指过热蒸汽、饱和蒸汽、冷热水等不可燃的惰性介质;压缩空气、氮气、冷却气体和不可燃的液体,这些介质对管材没有特殊的要求,主要应根据工作压力和工作温度来选材,保证管道具有足够的机械强度和耐热稳定性。

2、腐蚀性介质管道

腐蚀性介质有硫酸、硝酸、盐酸、苛性碱、硫化物等,这些介质要求管材具有耐腐蚀的化学稳定性。通常按介质对材料的腐蚀速度不同,按介质分为三类:

①底(弱)腐蚀性介质:其对材料的腐蚀速度不超过0.1mm/年;

②中腐蚀性介质:其对材料的腐蚀速度为0.1~1mm/年;

③高(强)腐蚀性介质:其对材料的腐速度超过1mm/年。

同一介质对不同材料的腐蚀速度是不同的,因此它的类别将由输送的管材决定。

3、化学危险品介质管道

化学危险品是指有毒介质(如氯、氰化钾、氨、沥青、煤焦油等)、可燃与易暴介质(如油品油气、水煤气、氢气、乙炔、甲醇等),以及窒息性、刺激性、腐蚀性、易挥发性介质。输送这类介质的管道除应保证足够的机械强度外,还应密封性好并设置必要的安全装置。

4、易凝固、易沉淀介质管道

重油、沥青在输送过程中会产生凝固现象,苯、尿素溶液易析出结晶沉淀物。输送这类介质的管道应采取相应的措施,来保证管道的正常运行。
