给水管道明装、暗装敷设详解

1.敷设形式:给水管道的敷设有明装、暗装两种形式。

明装即管道外露,其优点是安装维修方便,造价低。但外露的管道影响美观,表面易结露、积灰尘。一般用于对卫生、美观没有特殊要求的建筑。

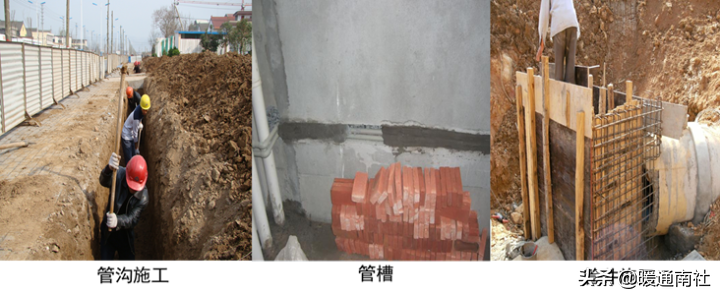

暗装即管道隐蔽,如敷设在管道井、技术层、管沟、墙槽或夹壁墙中,直接埋地或埋在楼板的垫层里;

给水管道可明装可暗装。

明装时管道走向应尽可能沿墙、梁、柱、楼面下或楼面上平行敷设,使管道安装尽可能美观。

管道暗装时,应在墙面预留管槽管道穿楼面时应设预留孔或预埋套管。

给水管道明装、暗装敷设详解

给水管道明装、暗装敷设详解

暗装的优点:

管道不影响室内的美观、整洁,但施工复杂,维修困难,造价高。适用于对卫生、美观要求较高的建筑如宾馆、高级公寓和要求无尘、洁净的车间、实验室、无菌室等。

敷设要求:

给水横管穿承重墙或基础、立管穿楼板时均应预留孔洞,暗装管道在墙中敷设时,也应预留墙槽,以免临时打洞、刨槽影响建筑结构的强度。

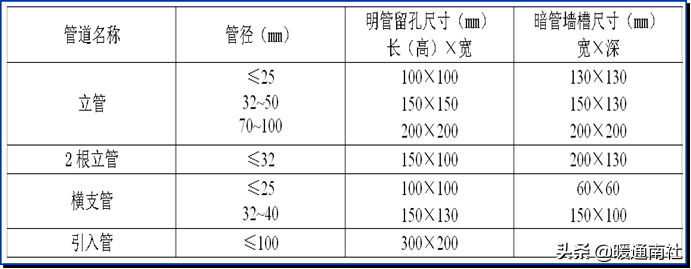

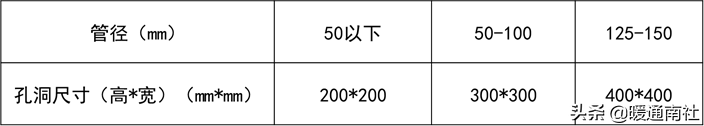

给水管预留孔洞、墙槽尺寸

给水管道明装、暗装敷设详解

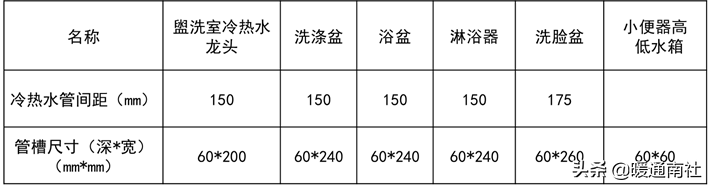

暗装设备预留管槽

给水管道明装、暗装敷设详解

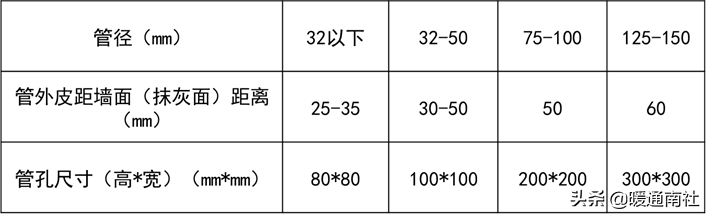

立管外皮距墙面距离及留洞尺寸

给水管道明装、暗装敷设详解

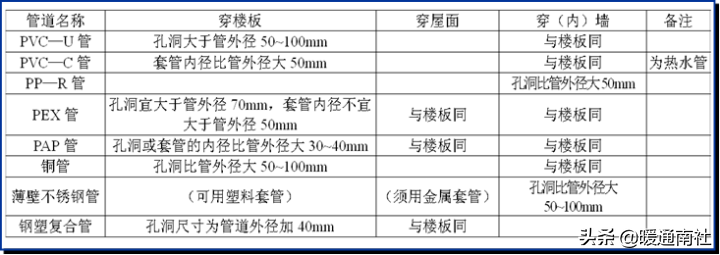

留洞(或套管)尺寸

给水管道明装、暗装敷设详解

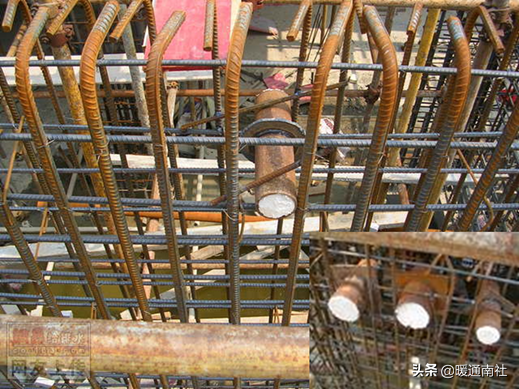

给水管采用软质的交联聚乙烯管或聚丁烯管埋地敷设时,宜采用分水器配水,并将给水管道敷设在套管内。

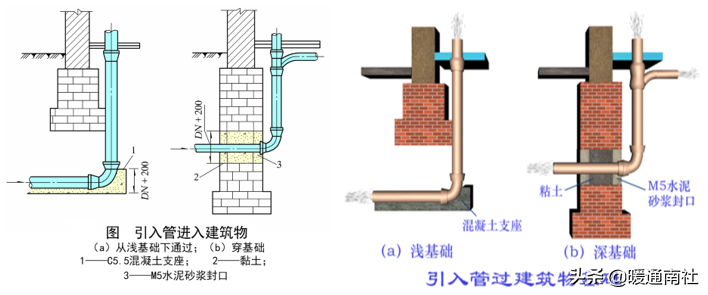

引入管进入建筑内有两种情况,一种是从建筑物的浅基础下通过,另一种是穿越承重墙或基础,其敷设方法分别见图(a)、(b)。

给水管道明装、暗装敷设详解

引入管穿基础留洞尺寸规格

给水管道明装、暗装敷设详解

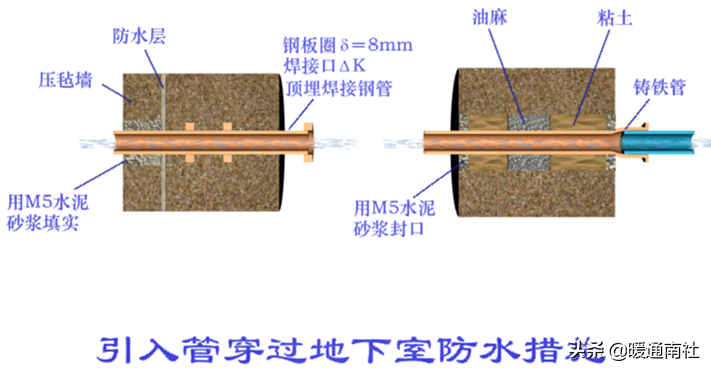

在地下水位高的地区,引入管穿地下室外墙或基础时,应采取防水措施,如设防水套管。

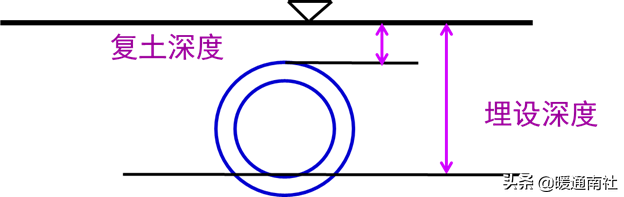

室外埋地引入管要防止地面活荷载和冰冻的破坏,其管顶覆土厚度不宜小于0.7m,并应敷设在冰冻线以下0.15m处。

建筑内埋地管在无活荷载和冰冻影响时,其管顶离地面高度不宜小于0.3m。

给水管道明装、暗装敷设详解

给水管道明装、暗装敷设详解

给水管道明装、暗装敷设详解

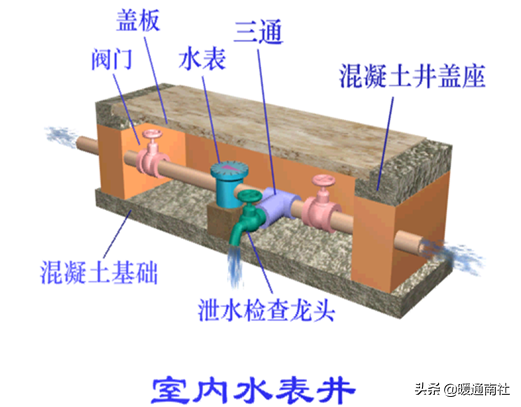

水表节点:建筑物的某部分或个别设备需计算水量时,应在其引入管上装设水表;住宅建筑应装设分户水表。水表节点在我国温暖地区可设在室外水表井中;在寒冷地区常设于室内的供暖房间内。

引入管上装设水表时,在水表前后应有阀门及放水阀。放水阀主要用于检修室内管路时,将系统内的水放空与检验水表的灵敏度。阀门的作用是关闭管段,以便修理或拆换水表。

给水管道明装、暗装敷设详解

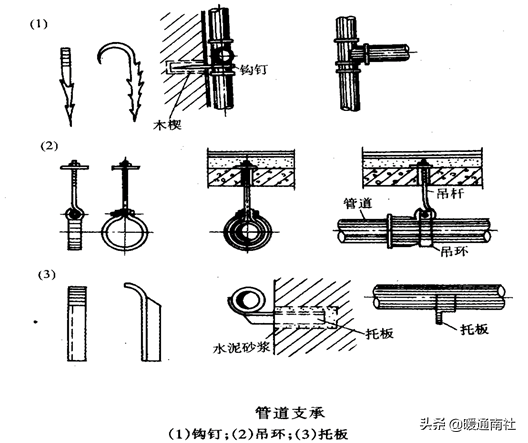

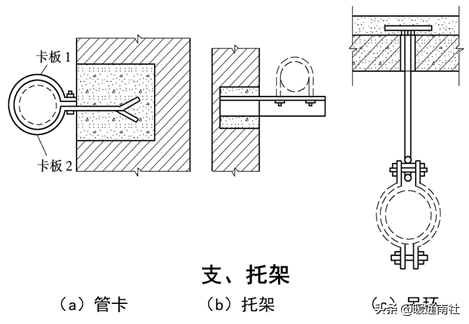

管道在空间敷设时,必须采用固定措施,以保证施工方便和安全供水。

给水管道明装、暗装敷设详解

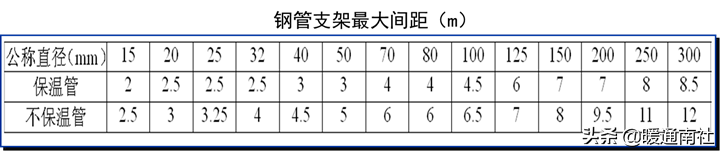

给水钢立管一般每层须安装1个管卡,当层高>5m时,则每层须安装2个,管卡安装高度,距地面应为1.5~1.8m。

给水管道明装、暗装敷设详解

给水管道明装、暗装敷设详解

给水管道明装、暗装敷设详解

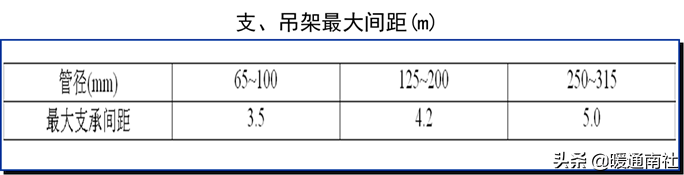

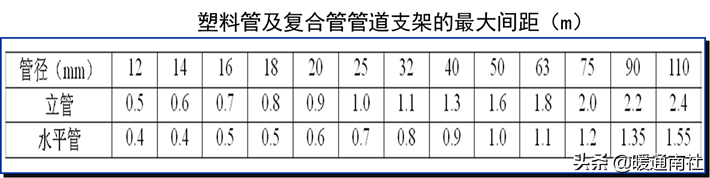

注:1 横管的任何两个接头之间应有支承。

2 不得支承在接头上。

3 沟槽式连接管道,无须考虑管道因热胀冷缩的补偿。

给水管道明装、暗装敷设详解

注:采用金属制作的管道支架,应在管道与支架间衬非金属垫或套管。

给水横管道在敷设时应设0.002~0.005的坡度,坡向泄水装置。

横管设坡度的目的:

(1)便于维修时管道泄水;

(2)管道安装完毕,清洗消毒时,便于排空残留的污水;

(3)便于管道排气,有利于水流通畅和消除水气噪声。

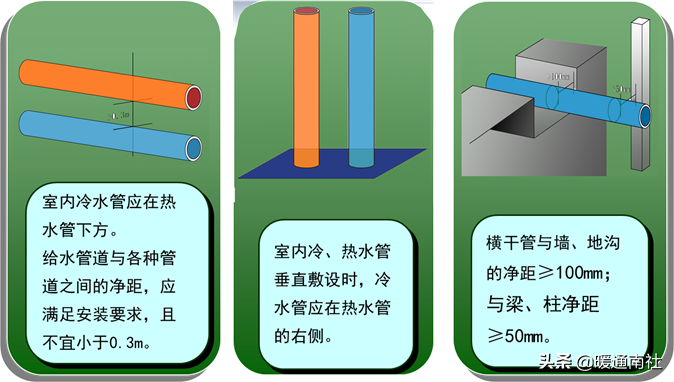

当给水管道与排水管道或其他管道同沟敷设、共架敷设时,给水管宜敷设在:排水管、冷冻管的上面,热水管、蒸汽管的下面。

给水管道与其他管道平行或交叉敷设时,管道外壁之间的距离应符合规范的有关要求。

给水管道明装、暗装敷设详解

管道防护:

防腐:明装和暗装的金属管道都要采取防腐措施,以延长管道的使用寿命。通常的防腐做法是管道除锈后,在外壁刷涂防腐涂料。

铸铁管及大口径钢管管内可采用水泥砂浆衬里防腐。

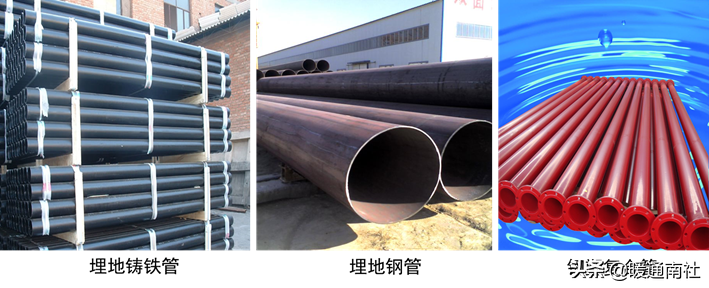

埋地铸铁管宜在管外壁刷冷底子油一遍、石油沥青两道;埋地钢管(包括热镀锌钢管)宜在外壁刷冷底子油一道、石油沥青两道外加保护层(当土壤腐蚀性能较强时可采用加强级或特加强防腐);

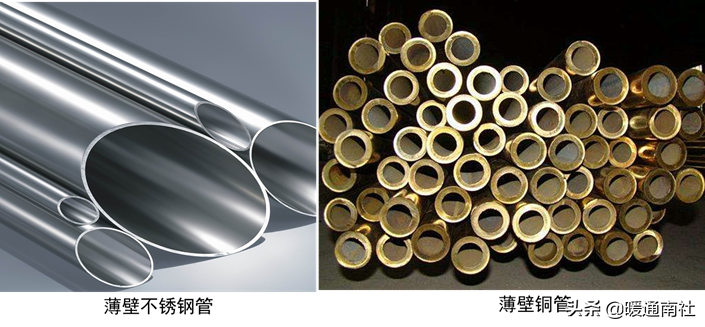

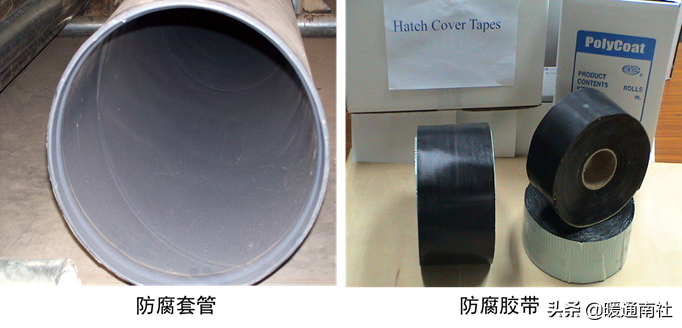

钢塑复合管就是钢管加强内壁防腐性能的一种形式,钢塑复合管埋地敷设时,其外壁防腐同普通钢管;薄壁不锈钢管埋地敷设,宜采用管沟或外壁应有防腐措施(管外加防腐套管或外缚防腐胶带);薄壁铜管埋地敷设时应在管外加防护套管。

明装的热镀锌钢管应刷银粉两道(卫生间)或调和漆两道;明装铜管应刷防护漆。

当管道敷设在有腐蚀性的环境中,管外壁应刷防腐漆或缠绕防腐材料。

给水管道明装、暗装敷设详解

给水管道明装、暗装敷设详解

给水管道明装、暗装敷设详解

防冻、防露:敷设在有可能结冻的房间、地下室及管井、管沟等地方的生活给水管道,为保证冬季安全使用应有防冻保温措施。金属管保温层厚度根据计算确定但不能小于25mm。在湿热的气候条件下,或在空气湿度较高的房间内敷设给水管道,由于管道内的水温较低,空气中的水分会凝结成水附着在管道表面,严重时还会产生滴水,这种管道结露现象,不但会加速管道的腐蚀,还会影响建筑的使用,如使墙面受潮、粉刷层脱落,影响墙体质量和建筑美观。防结露措施与保温方法相同。

防漏:由于管道布置不当,或管材质量和施工质量低劣,均能导致管道漏水,不仅浪费水量,影响给水系统正常供水,还会损坏建筑,特别是湿陷性黄土地区,埋地管漏水将会造成土壤湿陷,严重影响建筑基础的稳固性。

防漏的主要措施是:避免将管道布置在易受外力损坏的位置,或采取必要的保护措施,避免其直接承受外力。并要健全管理制度,加强管材质量和施工质量的检查监督。在湿陷性黄土地区,可将埋地管道敷设在防水性能良好的检漏管沟内,一旦漏水,水可沿沟排至检漏井内,便于及时发现和检修。管径较小的管道,也可敷设在检漏管内。

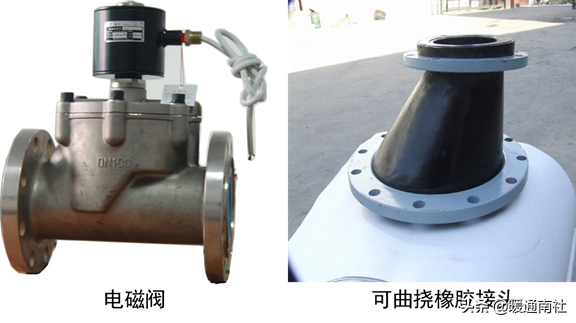

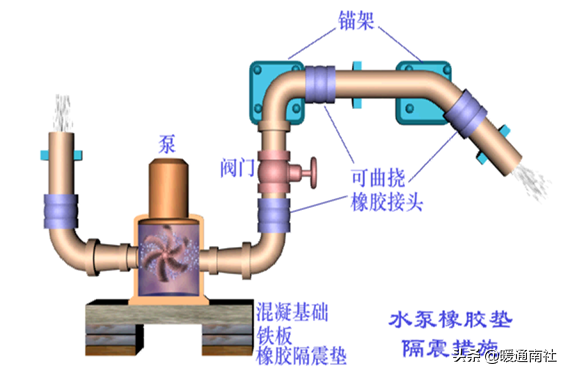

防振:当管道中水流速度过大时,启闭水嘴、阀门,易出现水击现象,引起管道、附件的振动,不但会损坏管道附件造成漏水,还会产生噪声。为防止`管道的损坏和噪声的影响,设计给水系统时应控制管道的水流速度,在系统中尽量减少使用电磁阀或速闭型水栓。

给水管道明装、暗装敷设详解

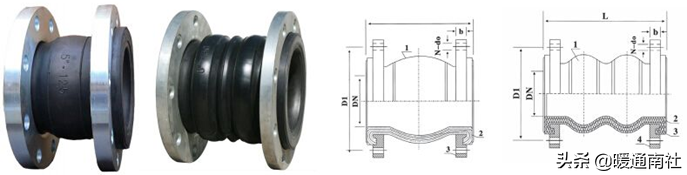

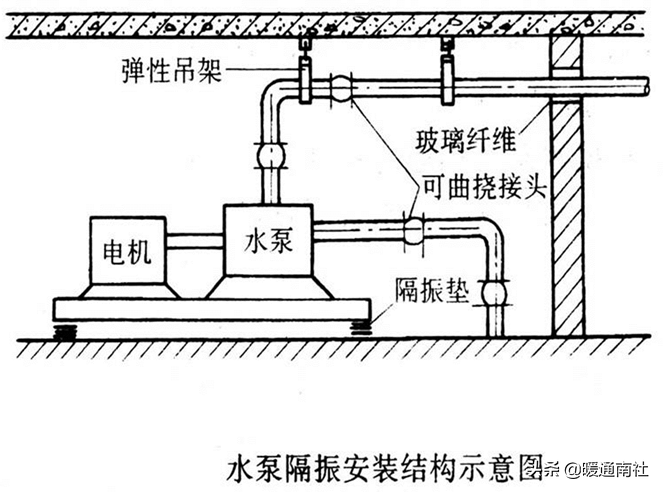

住宅建筑进户管的阀门后(沿水流方向),宜装设家用可曲挠橡胶接头进行隔振。

给水管道明装、暗装敷设详解

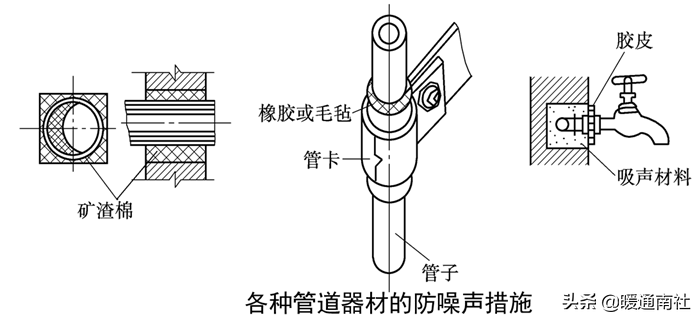

并可在管支架、吊架内衬垫减振材料,以缩小噪声的扩散。

给水管道明装、暗装敷设详解

给水管道明装、暗装敷设详解

给水管道明装、暗装敷设详解
