法兰分类、垫片详解
法兰：

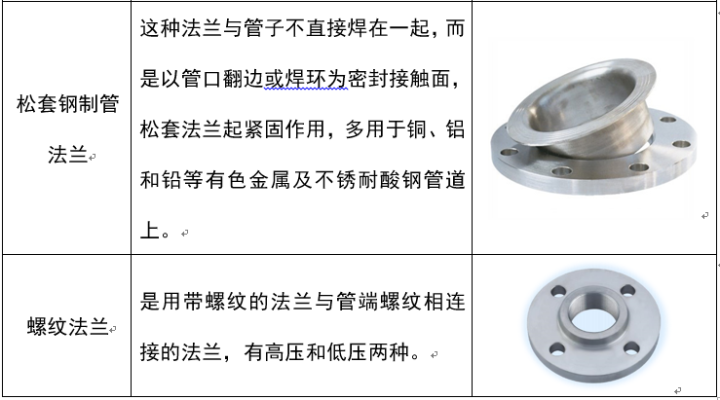

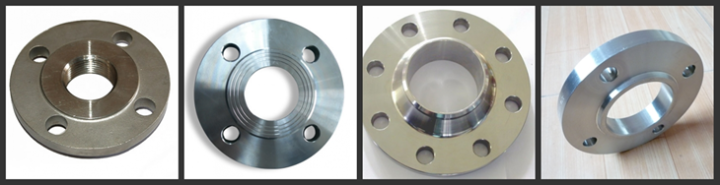

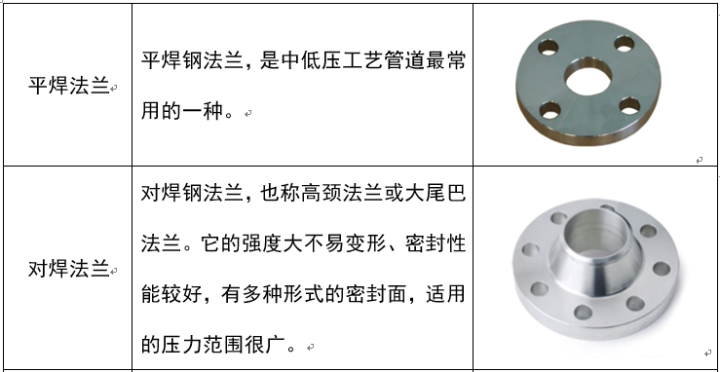

法兰是工艺管道上起连接作用的一种部件。如管道与工艺设备连接，管道上法兰阀门及附件的连接。采用法兰连接既有安装拆卸的灵活性，又有可靠的密封性。
工艺管道所输送的介质，种类繁多，温度和压力也不同，因此对法兰的强度和密封，提出了不同的要求。为了满足工艺管道安装工程的需要，出现了很多种结构和压力不同的法兰。
法兰垫片：

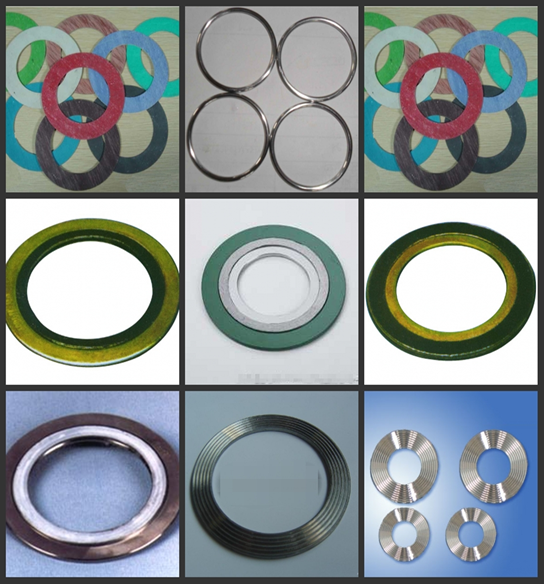

泄漏是管法兰失效的主要形式，它与密封结构型式、被连接件的刚度、密封件的性能、操作和安装等许多因素有关。垫片是法兰连接的主要密封件，因而正确选用垫片也是保证法兰连接不泄漏的关键。法兰垫片根据管道所输送介质的腐蚀性、温度、压力及法兰密封面的形式选用种类很多。管法兰垫片有非金属垫片，半金属垫片和金属垫片。
橡胶石棉垫：
橡胶石棉垫以石棉纤维、橡胶为主要原料再辅以橡胶配合剂和填充料，经过混合搅拌、热辊成型、硫化等工序制成。能适用于很多介质，如蒸汽、煤气、空气、盐水、酸和碱等。橡胶石棉垫的厚度，各专业还不统一，通常用3mm厚。公称直径小于100mm的法兰，其垫片厚度不超过2.5mm。
使用压力，用于光滑密封面法兰连接时不超过2.5MPa。工业常用的橡胶石棉垫有两种，一种是耐油橡胶石棉垫，适用于温度在200℃以下，公称压力在2.5MPa以下，输送一般油品、液化烃、丙烷和丙酮等介质。高温耐油橡胶石棉垫，使用温度可达350～380℃。另一种是中压橡胶石棉垫可使用于200℃，PN2.5MPa以下蒸汽、凝结水、水、空气等介质。
橡胶垫：
橡胶垫，是用橡胶板制作的垫片，它有一定的耐腐蚀性，常用于温度在60℃以下，压力不超过1.0MPa，输送低压水，酸和碱等介质的管道法兰连接，这种垫片的特点是利用橡胶的弹性，达到较好的密封效果，因此也常用于铸铁法兰阀门的安装上。暖通南社
缠绕式垫片：

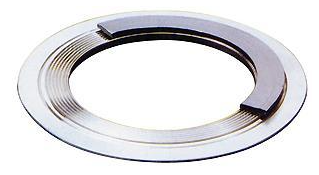

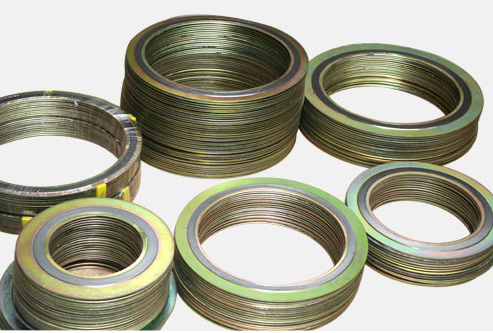

缠绕式垫片简称为缠绕垫，是用金属钢带及非金属填料带缠绕而成。主要包括金属缠绕垫片，石墨缠绕垫片，石墨金属缠绕垫片，金属石墨缠绕垫片，内外环缠绕垫片， 金属石棉缠绕垫片，金属四氟缠绕垫片等。这种垫片具有价格低、材料能被充分利用、密封性能较好的优点，适用的公称压力为4.0MPa以下，适用温度范围，08号钢温度可达450℃，0Cr13钢带制成的缠绕垫，使用温度可达540℃。这种垫片多数用于光滑面法兰连接，其密封面不用车水线。有的缠绕垫，还带有定位环，是为了防止垫片偏离法兰中心。垫片的厚度一般为4.5mm，直径大于1000mm时，垫片厚度为6～7mm。定位环的厚度为3mm左右。金属钢带材质有08号钢、0Cr13钢和1Cr18Ni9Ti钢等；非金属带材质有特性石棉、柔性石墨、聚四氟乙烯等。
齿形垫：
齿形垫是用各种金属制造，材质有普通碳素钢、低合金钢和不锈耐酸钢等，其厚度为3～5mm。它是利用同心圆的齿形密纹与法兰密封面相接触、构成多道密封，因此密封性能较好，常用于凹凸式密封面法兰的连接。最高公称压力可达16.0MPa，适用于工作温度较高的部位，如0Cr13材质的齿形垫，其适用温度可达530℃。
金属垫圈：
金属垫圈的种类很多，按形状划分有金属平垫圈，截面积为椭圆形、八角形金属垫圈和透镜式垫圈。按制造材质分有低碳钢、不锈耐酸钢、紫铜、铝和铅等。
金属平垫圈多用于光滑面平焊法兰，承受的温度和压力较低。
椭圆形及八角形金属垫圈，多用于梯形槽对焊法兰，公称压力范围为6.4～22.0MPa。虽然密封性好但制造复杂，要求精度高。
透镜垫，因其截面形状似透镜而得名，密封性能好、在石油化工生产中，各种高温高压管道的法兰连接，广泛使用此种垫圈，常用公称压力范围为16.0～32.0MPa。
金属垫圈的使用有条原则，即垫圈表面的硬度必须低于法兰密封面的硬度。
