消防管道沟槽接口与连接
管径≥DN100的消防管，过去采用螺纹接口，施工难度很大，这是由于管径较大，管道接口处的螺纹浅了，连接不牢固，容易漏水，而螺纹深了，接口螺纹处的管壁太薄，难以承受系统的工作压力，容易破裂。
管径<DN100的管道采用丝扣接口，管径≥DN100的管道采用焊接或法兰接口，焊口附近管内壁不再进行防腐处理。
缺点：随着时间的推移，暴露的问题就越来越多，问题越来越严重。
由于在焊接过程中，高温破坏了管道接口附近的镀锌层，铁和锌形成电位差而产生电化学腐蚀，缩短了系统的寿命，而管内壁的氧化铁脱落物在系统运行的过程中，堵塞了管道和喷头，影响了整个系统的正常使用。
管径<DN100的管道采用螺纹连接，管径≥DN100的管道采用焊接接口，焊接后进行二次镀锌处理(首先采用焊接安装，编管号并打上标记，然后拆卸下来送至工厂镀锌车间进行镀锌，再对号入座安装上去)，这是北京、上海地区强制性地方法规。
缺点：虽然能保证工程质量，但成本高、工期长。
沟槽式管路连接：
工作原理：沟槽式管路连接系统是用压力响应式密封圈套入两连接钢管端部，两片卡件包裹密封圈并卡入钢管沟槽，上紧两圆头椭圆颈螺栓，实现钢管密封连接。
沟槽式管路连接方式比法兰及螺纹连接迅速，不损害管道镀锌层，避免了法兰及螺纹连接造成的重新镀锌二次回装，使管道安装成本降至最低程度，为工程从设计到安装提供了巨大的便利条件。
沟槽式连接管件可广泛应用于：
（1）消防系统；（2）热交换及空调系统；
（3）自来水管道系统；（4）石油化工管道系统；
（5）热电及军工管道工程；（6）水处理工程等等。
沟槽加工：
管卡分柔性管卡和刚性管卡：
柔性管卡连接方式使系统具有柔性，允许钢管有一定性的角度偏差、相对错位。钢管连接后，两钢管管端之间留有间隙可适应管道的膨胀、收缩。管卡在最大允许偏转错位请况下应保持正常工作压力。柔性管卡具有承受一定末端载荷的能力。
末端负荷是指管卡卡口可承受沿钢管轴问负荷的能力。
刚性管卡连接方天使系统不具柔性。管干干紧后可与钢管形成刚性一体，在吊具跨度较大时，使管道依靠自身刚性支撑连接。
（2）法兰管卡的连接过程。
法兰管卡可用于沟槽式管道与带法兰的设备阀门的过渡性连接，连接螺栓采用国标螺栓。法兰管卡的螺栓直径及位置尺寸均与国标相配。

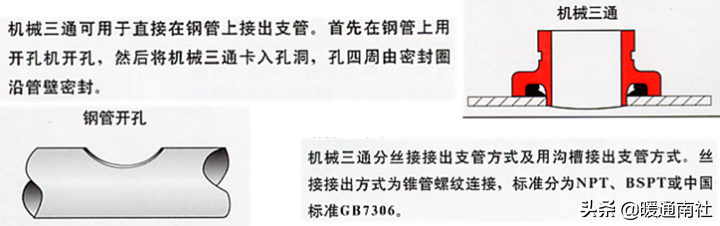

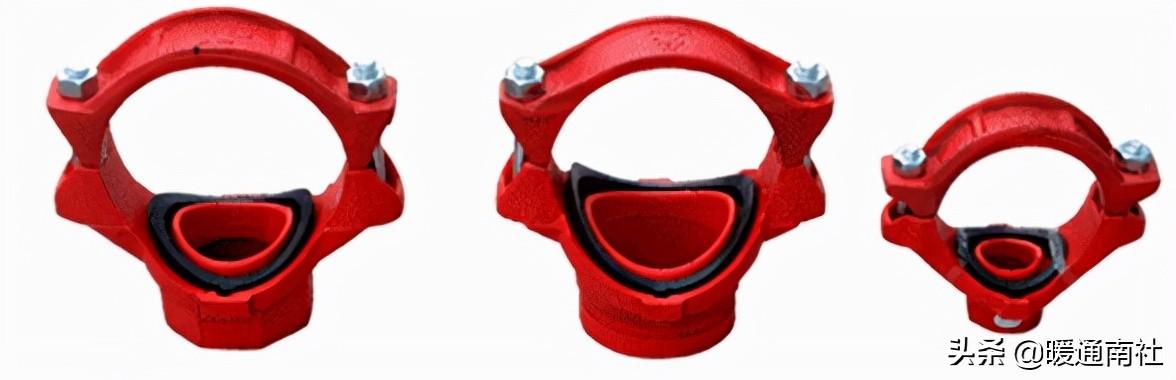

（3）机械三通的连接过程。
开孔机：
机械三通安装要求与步骤：
（4）机械四通的连接过程。
（5）三通的连接过程。
（6）同径四通的连接过程。
（7）同心异型管的连接过程。
（8）弯头的连接过程。
沟槽式管路系统较传统的法兰、焊接及螺纹连接相比，其优点：
1、安装更加容易、简便、快捷、可靠，大大提高施工进程；
2、安装费用降低到最低限度，节省了工程的人工开资；
3、此系统具有柔性，可抗震、抗收缩膨胀的能力，安装中允许钢管有一定的相对偏转错位，适用于钢结构主体建筑的变形，保证管道系统永不泄漏；
4、沟槽式管路系统也是最为方便的管路系统，可方便的拆卸或变换管道布置，减少维修人员及维修费用；
5、沟槽式管路系统无焊渣等污染管路，方便了管路的清洁。
本文来源于互联网，暖通南社整理编辑。
