管道系统设备安装规范及质量要求
管道系统设备安装规范及质量要求

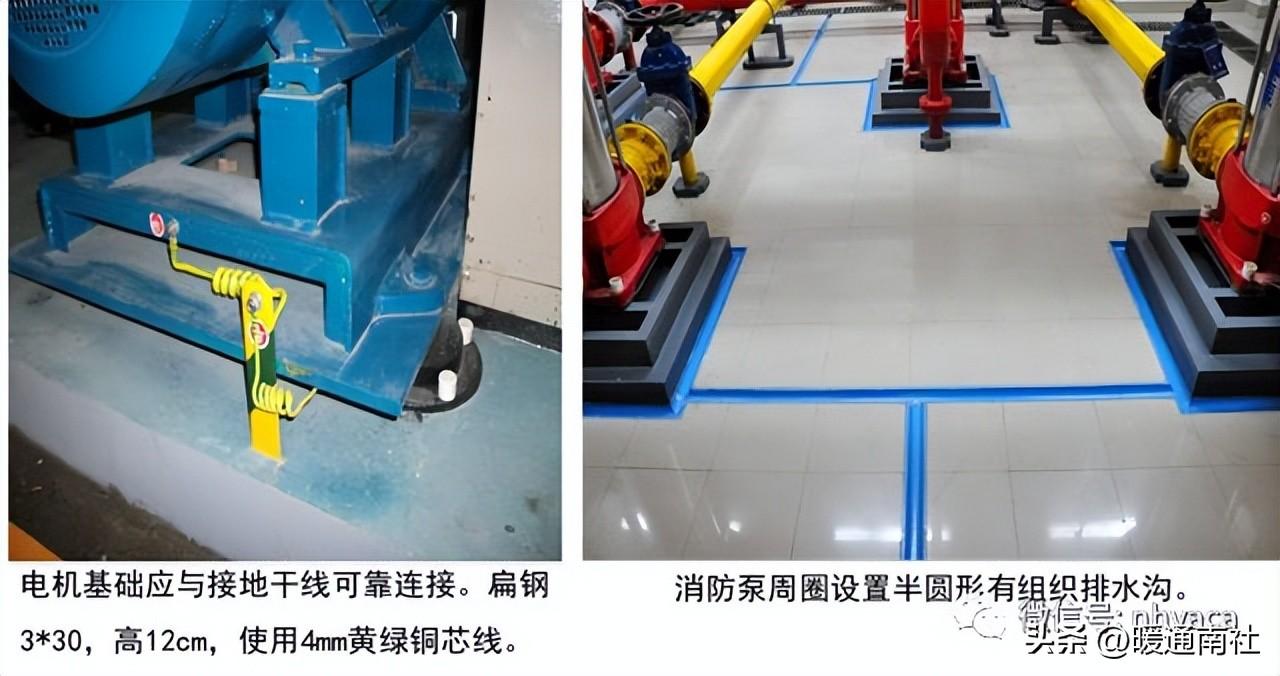

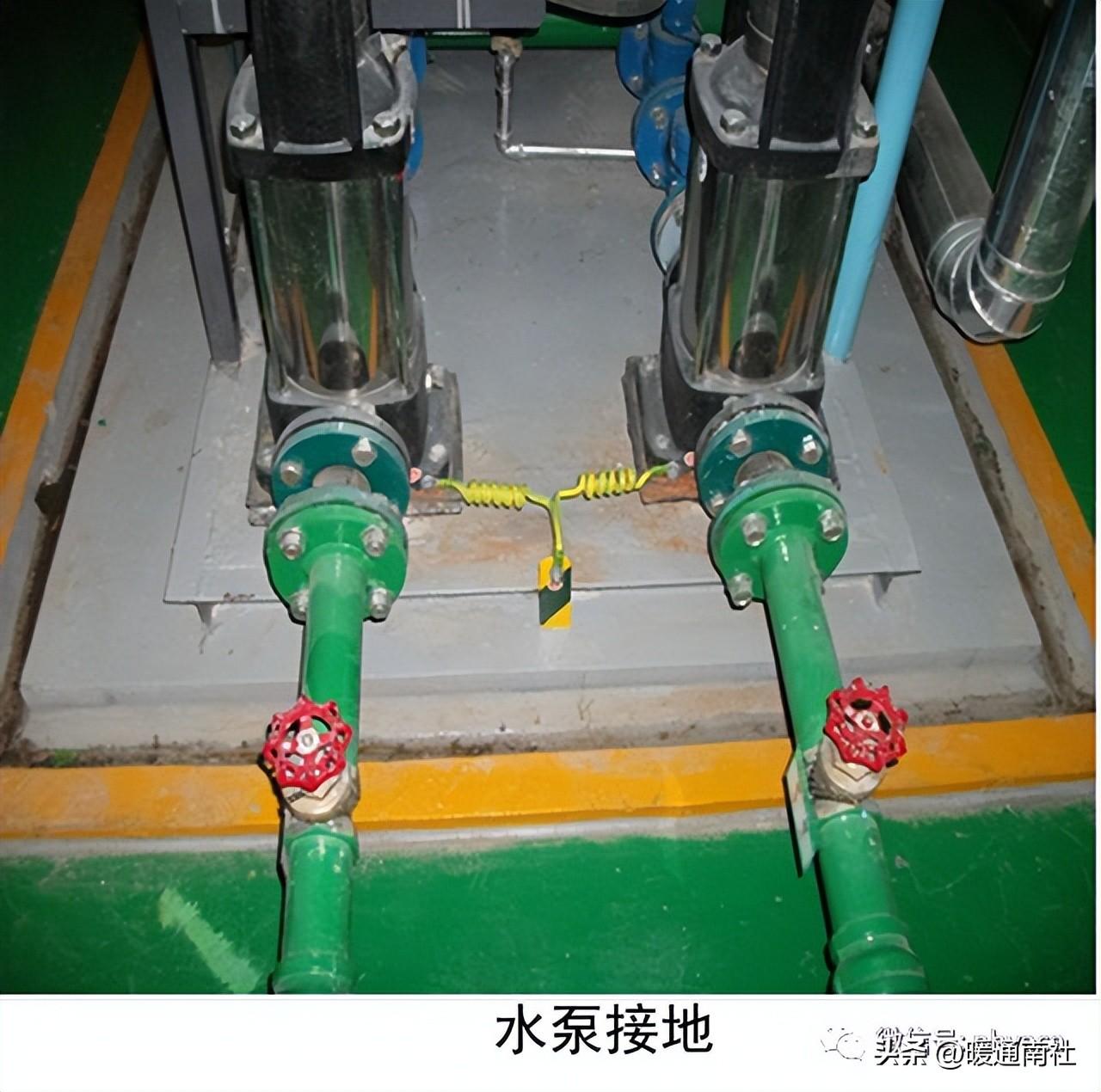

水泵安装质量要求：
GB50242-2002：4.4.1水泵就位前的基础混凝土强度、坐标、标高、尺寸和螺栓孔位置必须符合设计规定。
GB50242-2002：4.4.6立式水泵的减振装置不应采用弹簧减振器。
GB50243-2002：9.3.12水泵及附属设备的安装应符合下列规定：
1）水泵的平面位置和标高允许偏差为±10mm，安装的地脚螺栓应垂直、拧紧，且与设备底座接触紧密；
2）垫铁组放置位置正确、平稳，接触紧密，每组不超过3块；
3）整体安装的泵，纵向水平偏差不应大于0.1/1000，横向水平偏差不应大于0.20/1000；解体安装的泵纵、横向安装水平偏差均不应大于0.05/1000；水泵与电机采用联轴器连接时，联轴器两轴芯的允许偏差，轴向倾斜不应大于0.2/1000，径向位移不应大于0.05mm；小型整体安装的管道水泵不应有明显偏斜。

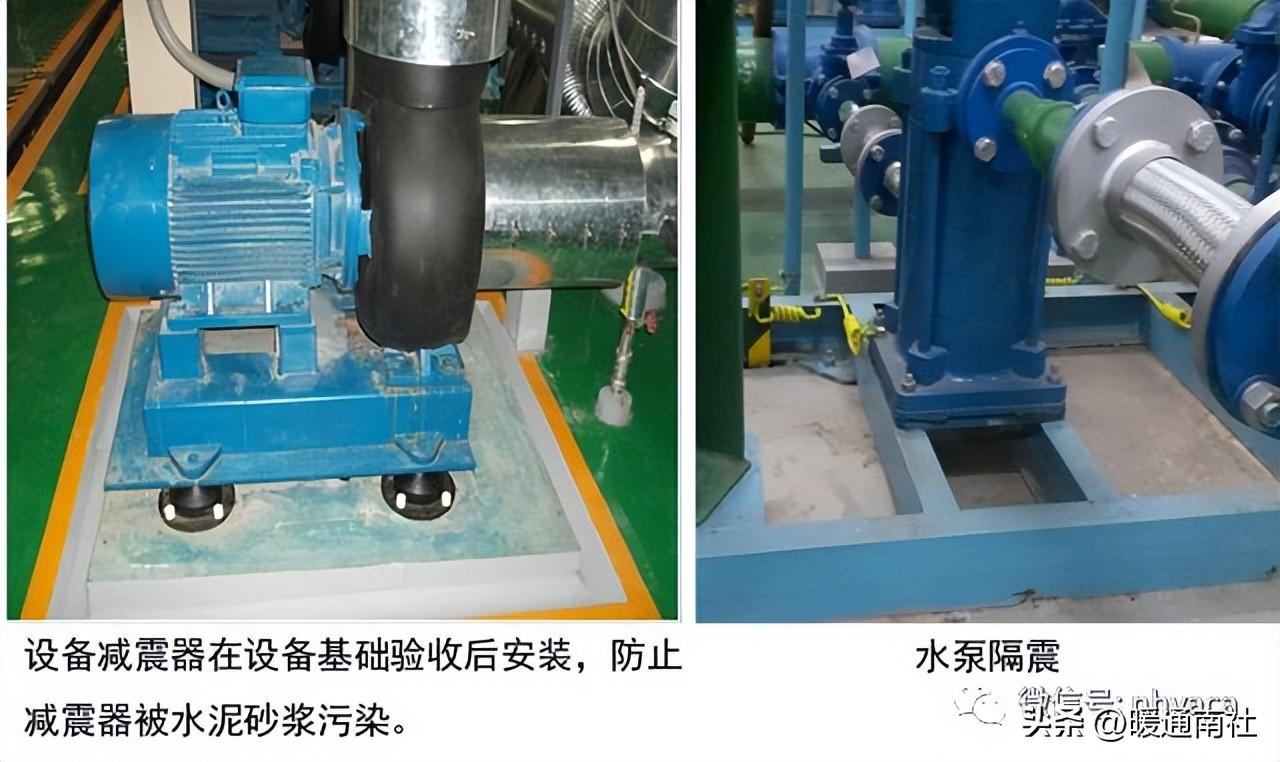

4）减震器与水泵基础连接牢固、平稳、接触紧密。

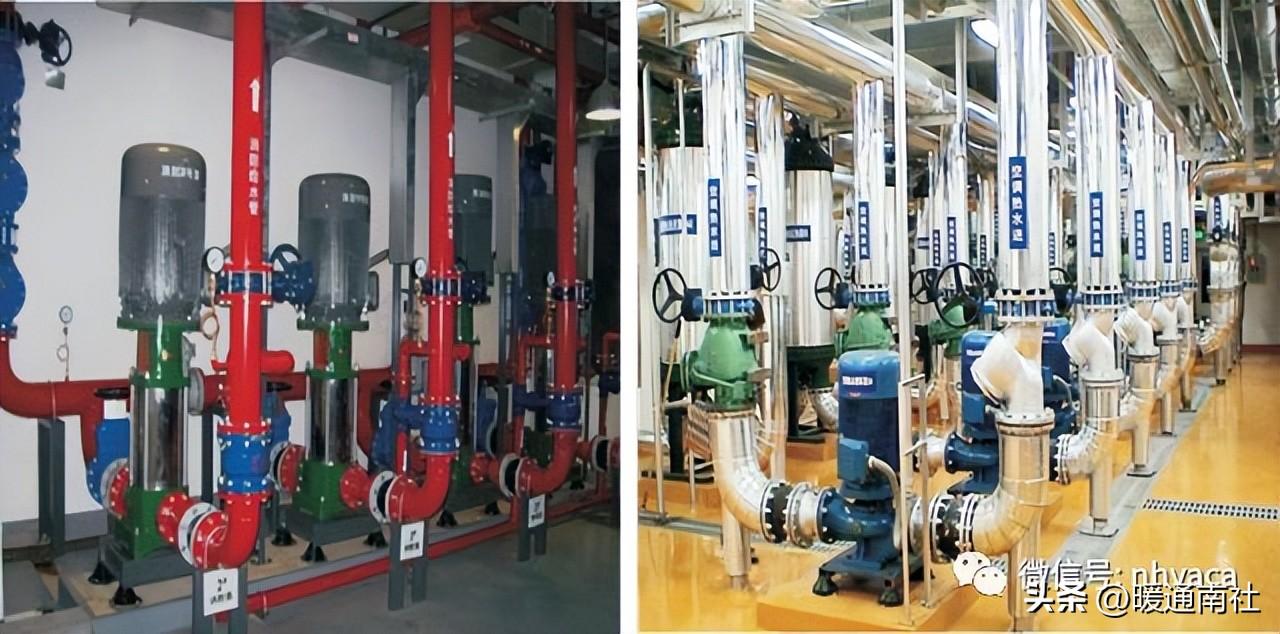

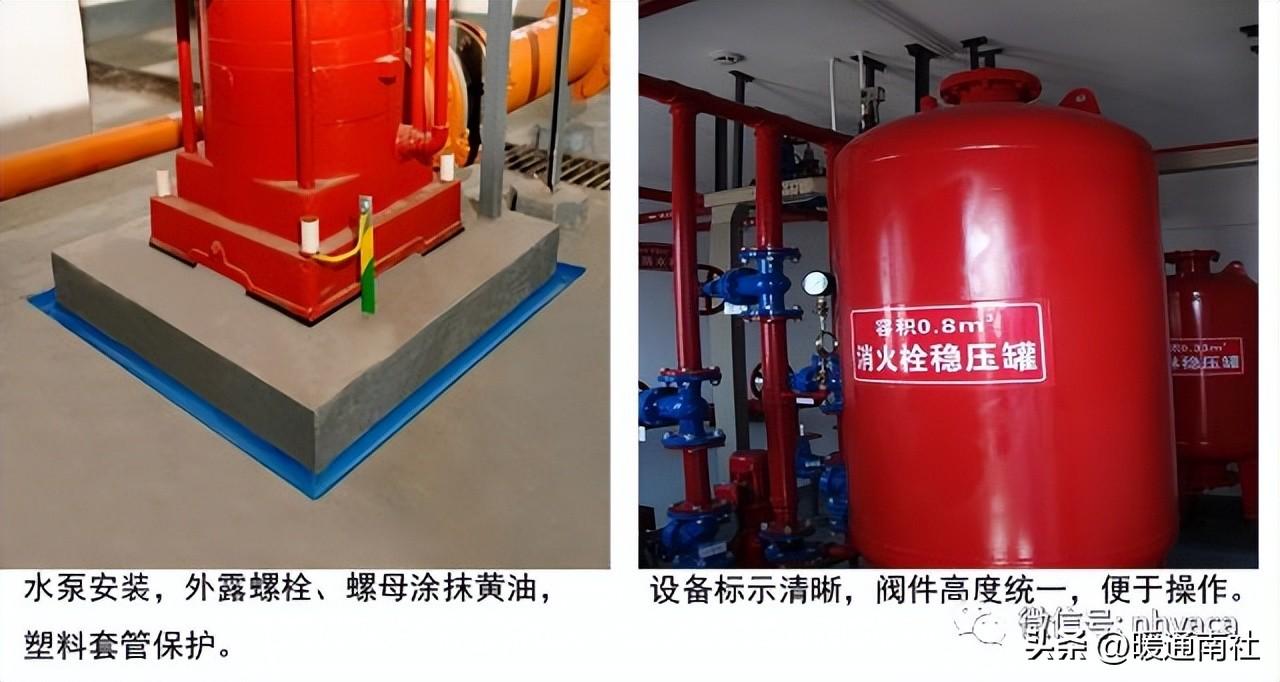

泵排列美观，安装成排成列。

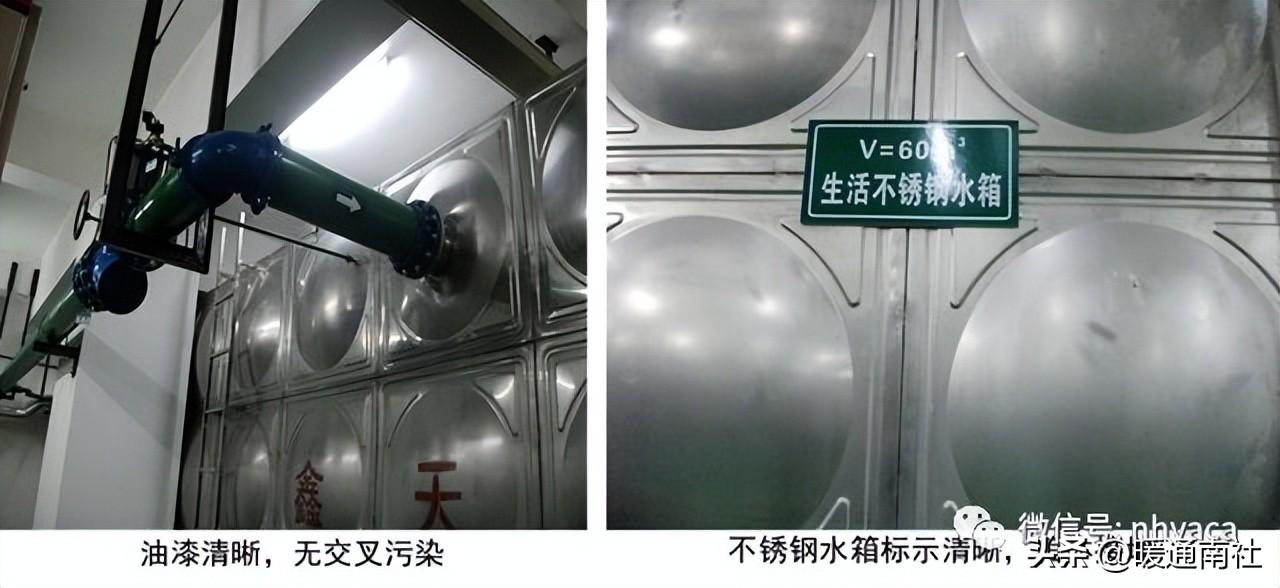

水箱安装质量要求：
GB50242-2002：4.4.3敞口水箱的满水试验和密闭水箱（罐）的水压试验必须符合设计与本规范的规定。
GB50242-2002：4.4.4水箱支架或底座安装，其尺寸及位置应符合设计规定，埋设平整牢固。
GB50242-2002：4.4.5水箱溢流管和泄放管应设置在排水地点附近但不得与排水管直接连接.

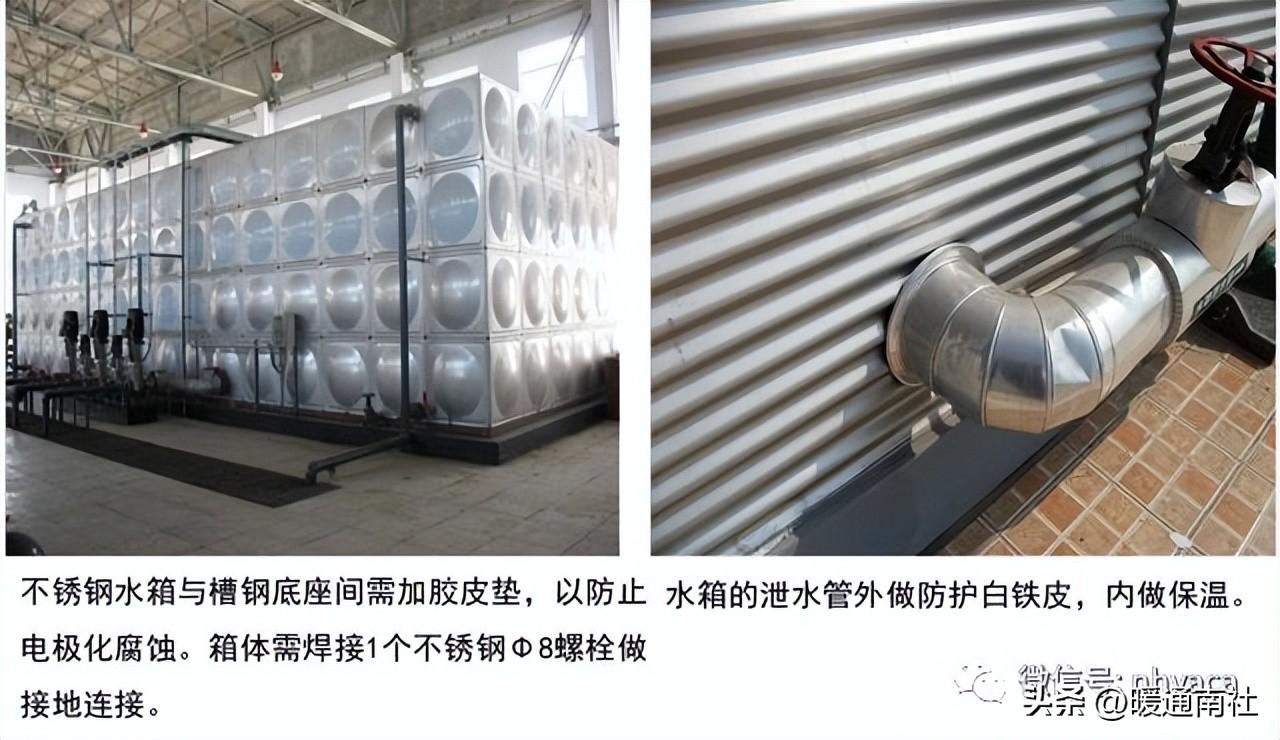

GB50243-2002：9.3.13水箱、集水器、分水器、储冷罐等设备的安装，支架或底座的尺寸、位置符合设计要求。设备与支架或底座接触紧密，安装平正、牢固。平面位置允许偏差为15mm，标高允许偏差为±5mm，垂直度允许偏差为1/1000。
溢流管与排空管排入地沟时，管头不允许进入地沟，端头需加不锈钢防虫网。
标示：
目的：警示、提醒、方便维护与管理。
范围：国家规范标准要求设置的，为便于管理与维护需要设置的。不包括石油、化工等工业管道的标示，工业管道应参照GB7231-2003《工业管道的基本识别色、识别符号和安全标识》。

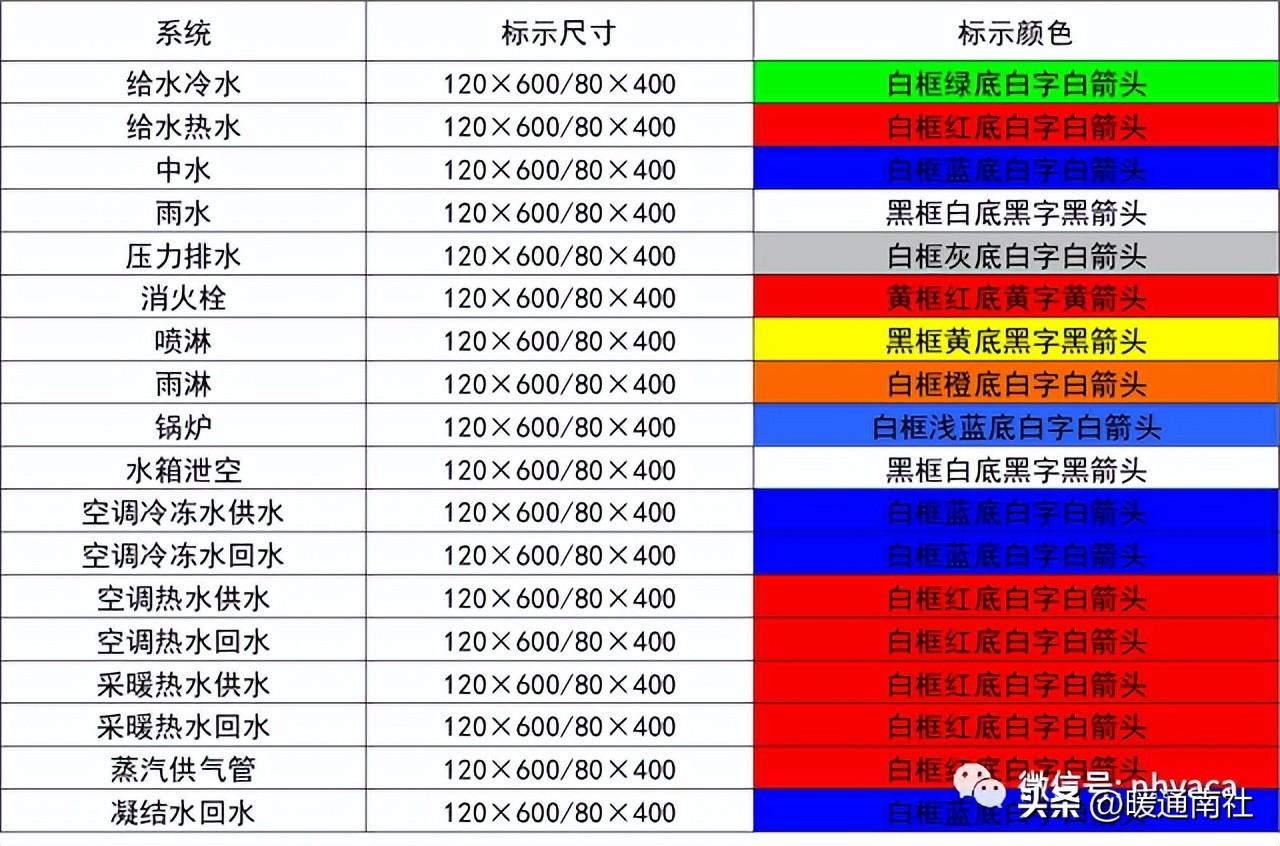

标示设置的种类：刷涂油漆、箭头、文字、挂标志牌。箭头长30cm，箭头夹角角度为60度。标志牌大小可根据文字需要选择。文字大小以方便观察的位置能看清为原则，字体颜色消防为红色或黄色，其它为绿色，字体颜色如与管道外表颜色或油漆颜色抵触可选择白色。
阀门等配件标示：
1、阀门、压力表、温度计、过滤器等配件均应挂标志牌，尤其是保温后铭牌被遮掩的。
2、阀门标志牌上应标明开、关状态（或打开角度），使用介质，所服务的系统及区域，特殊阀门（如中央空调系统上冬夏两季开关状态转换的阀门、电动调节阀门等）应标示清楚。
3、压力表标志牌应标明正常使用时压力表的数值及其它需要说明的事项。
4、温度计标志牌应标明正常使用时温度计的数值及其它需要说明的事项。
5、过滤器标志牌应标明清洗周期及每次清洗的时间。自动清洗的过滤器应注明使用方法。

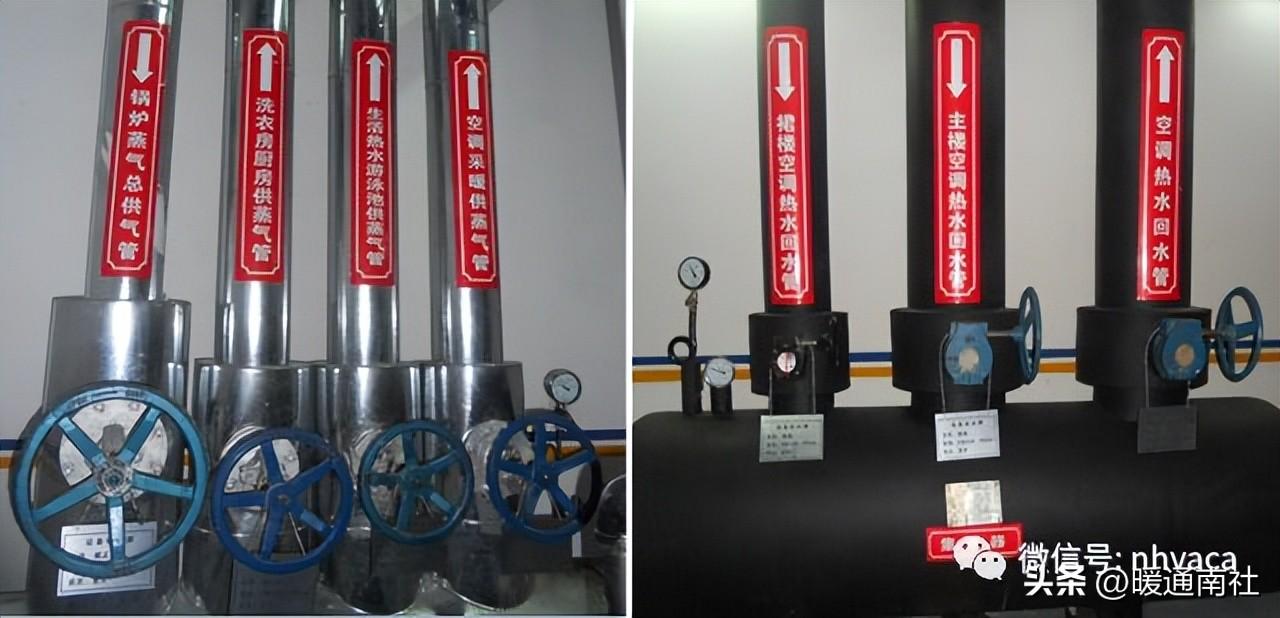

管道标识清晰

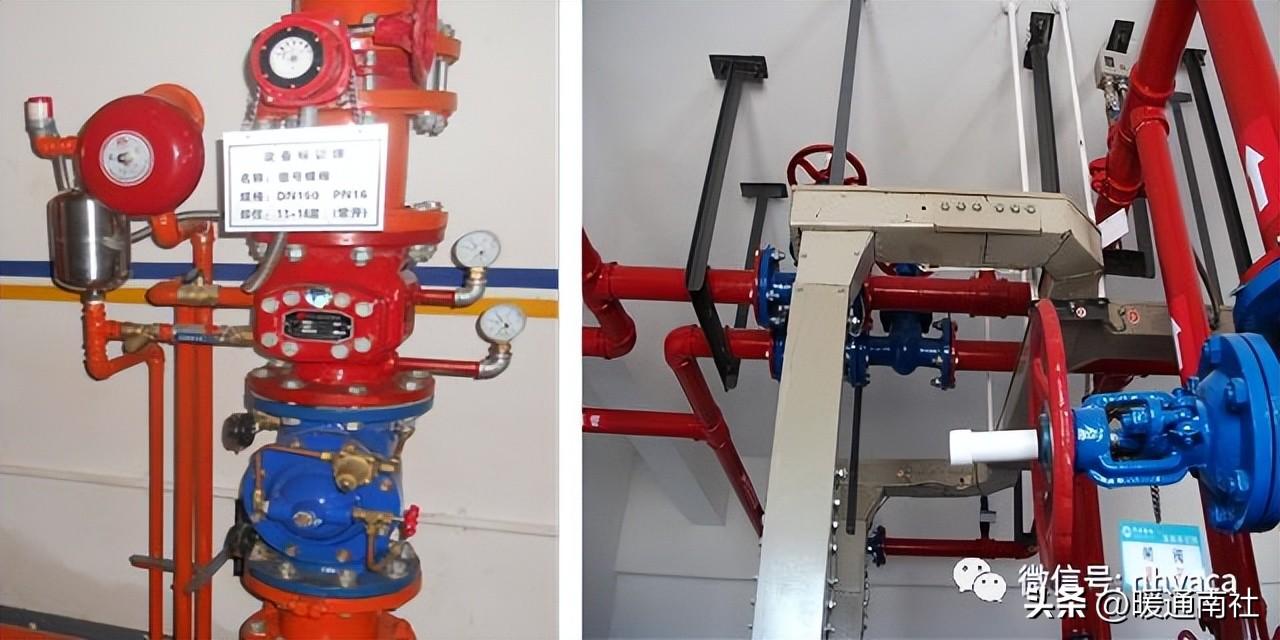

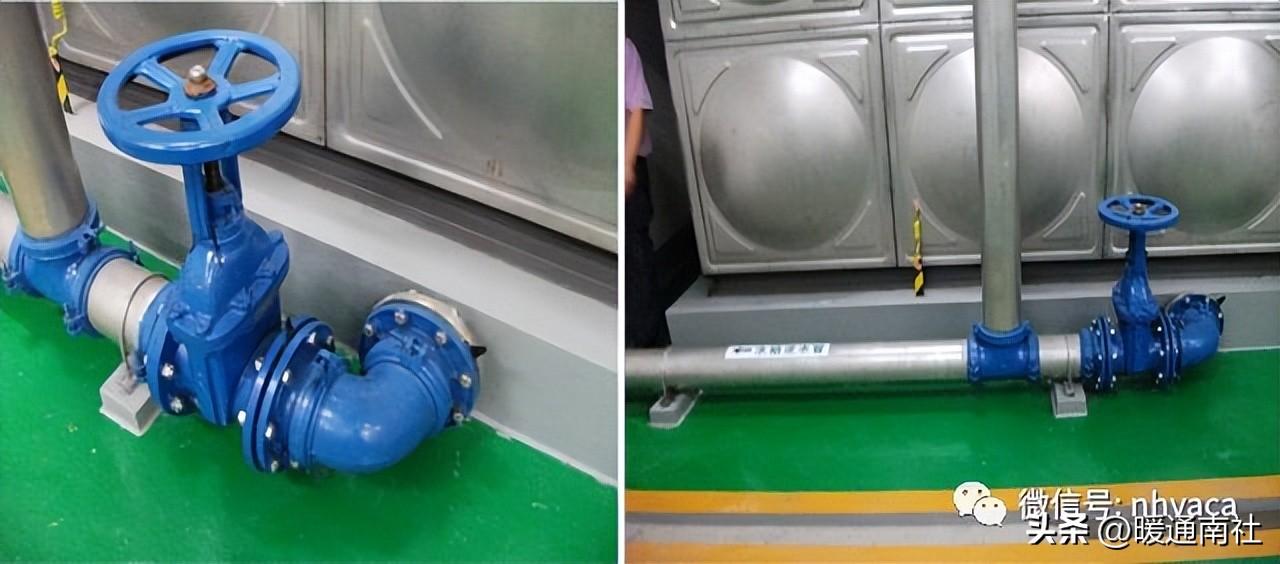

阀门标识清晰
成品保护：
说明：
1.为了更好的保护成品、做到不损坏，不浪费材料，提高工程质量、保证工程施工优质、高速进行，应做好成品保护工作。
2.针对机电重要设备配电箱、冷水机组、风机、阀门、灯具、插座等采取措施防盗、防破坏、防污染。
3.制定成品保护的检查制度、交叉施工管理制度、交接制度、考核制度、奖罚制。

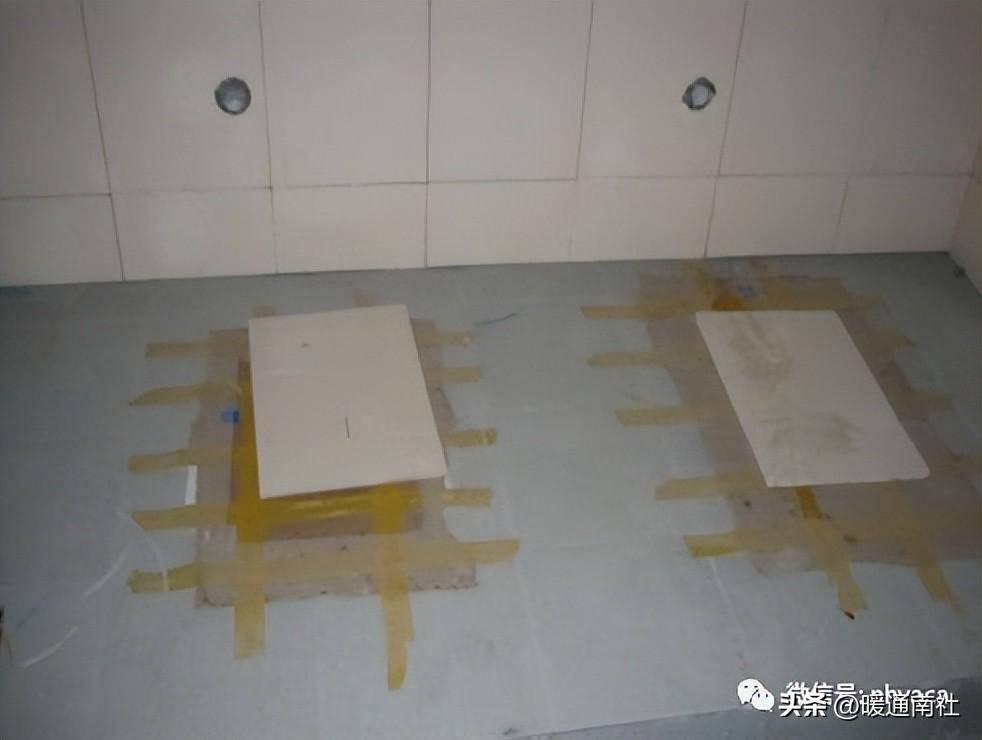

蹲便器成品保护。

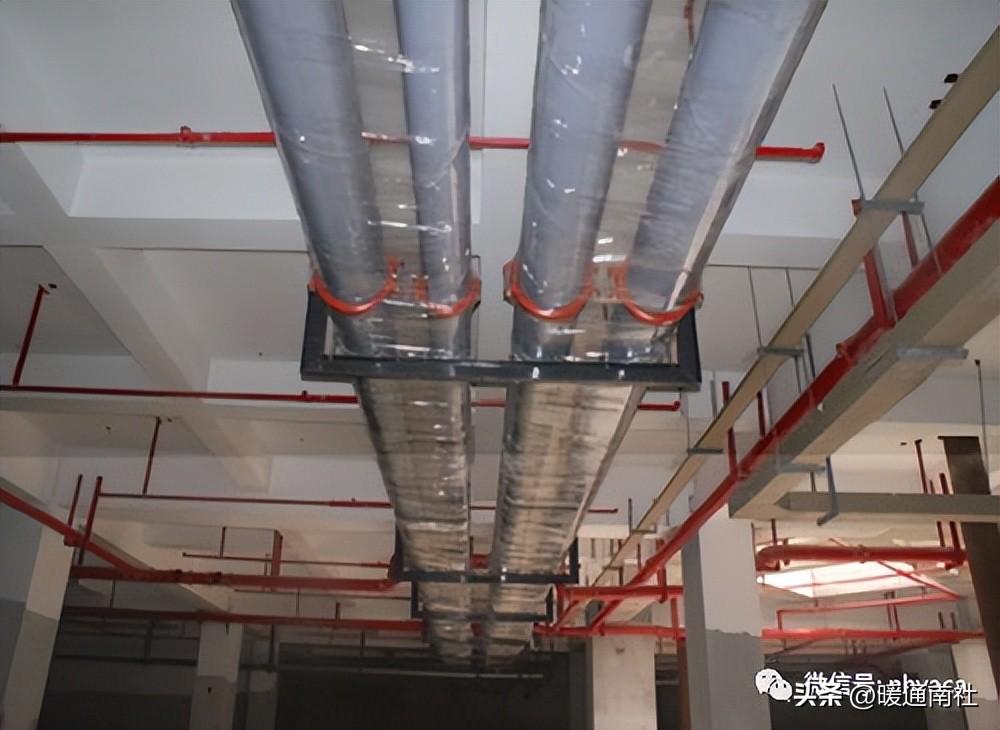

管道成品保护。

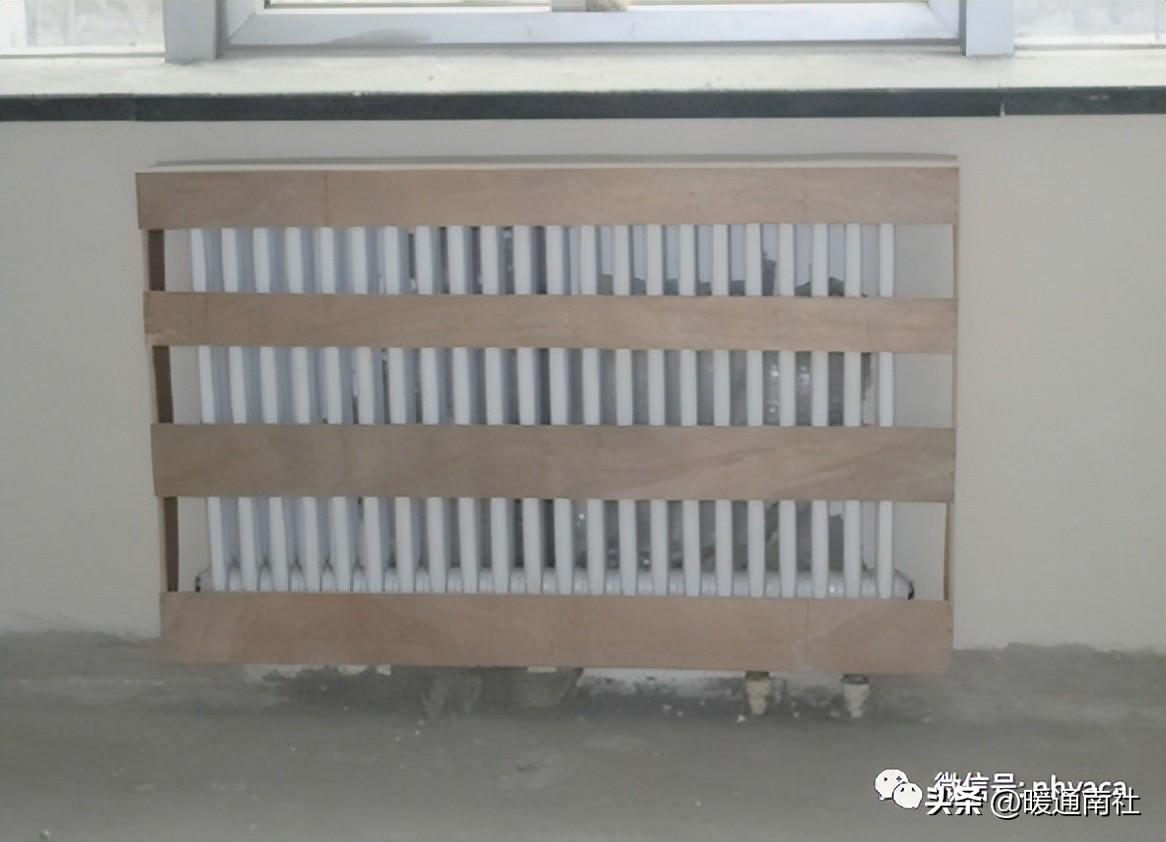

散热器成品保护
