消防给水系统:水锤消除器如何安装

在各类建筑消防设施中,诸如常见的消火栓系统、自动喷水灭火系统、泡沫灭火系统,其灭火剂主要是水或水的混合物等流体,在传输系统可能产生的水外锤和浪涌发生的不规则水击波震荡,导致破坏供液管网的稳定性、消防水泵的安全性,很容易影响建筑消防设施正常使用功能。相关系统在安装时采用水锤消除器(也称水锤吸纳器),在无需阻止流体流动的情况下,可有效的消除水锤具有破坏性的冲击波,从而对建筑消防设置起到保护之目的。

本文就水锤消除器就常见问题,引述一些观点,不妥之处,敬请批评指正。

一、常见问题

1、未设水锤消除止回阀或水锤消除器;

2、消防水泵供水高度超过24m时,未采用水锤消除器。

3、水锤消除器安装在水泵出水总管水流方向控制闸阀或止回阀前端。

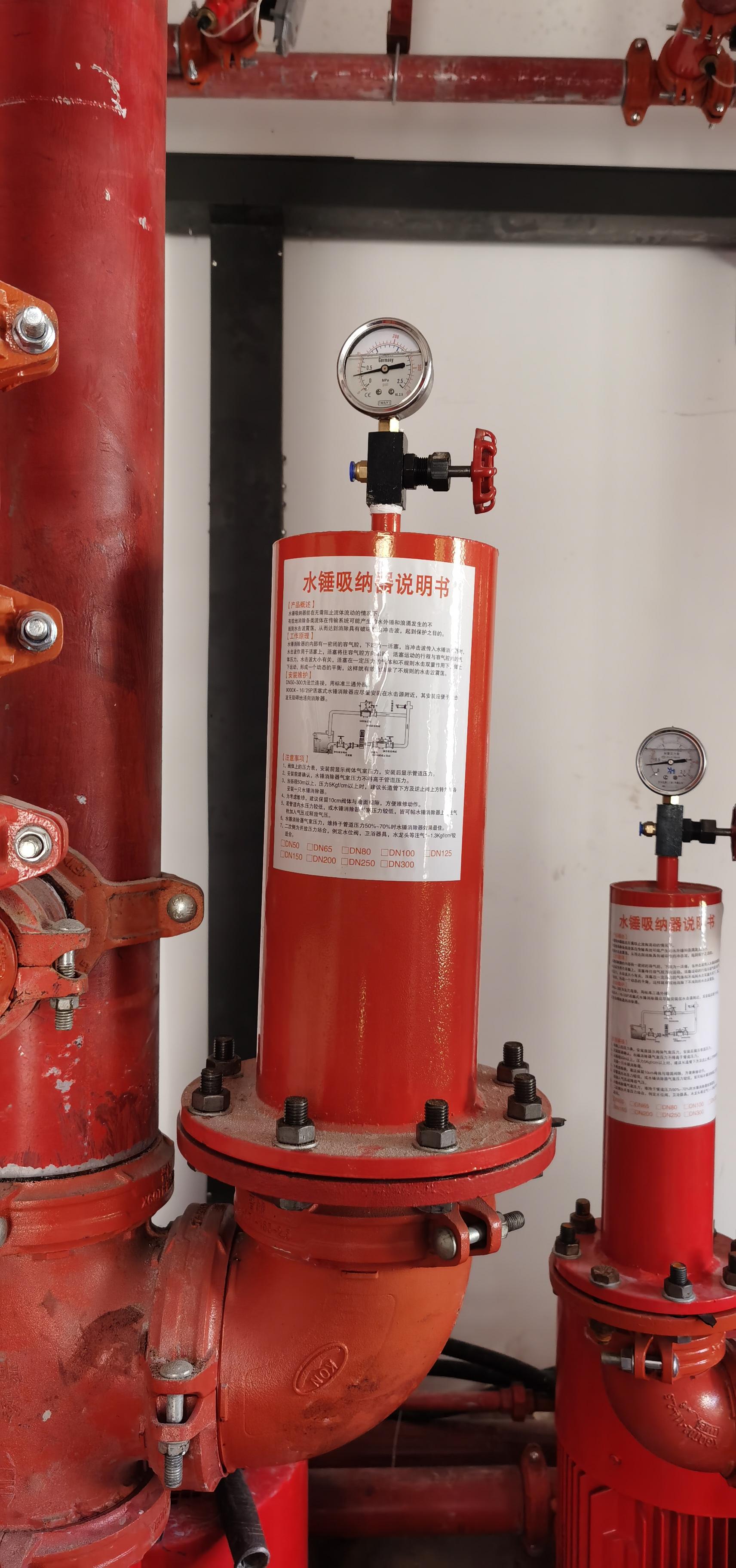

4、活塞式水锤吸纳器立式安装。

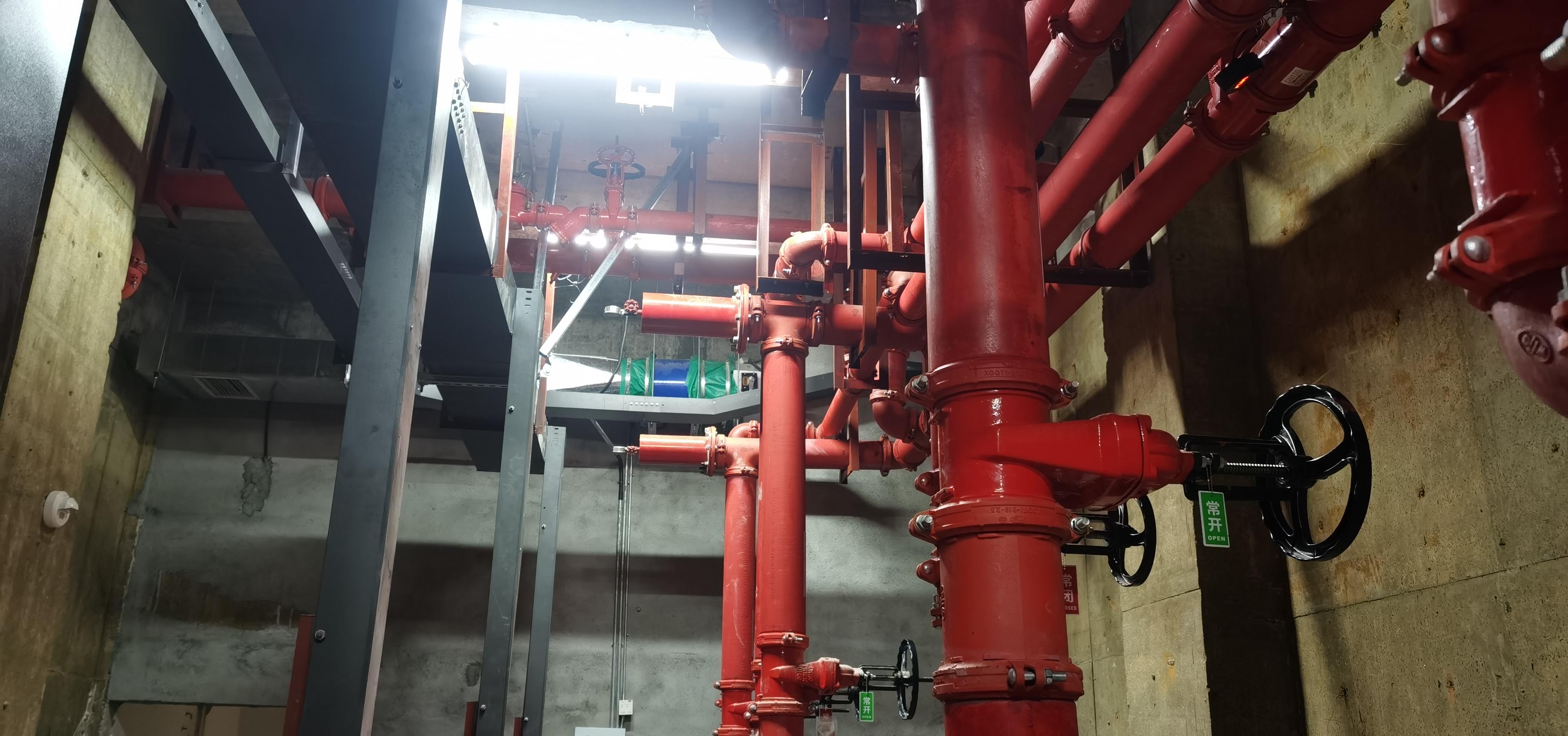

消防给水系统:水锤消除器如何安装

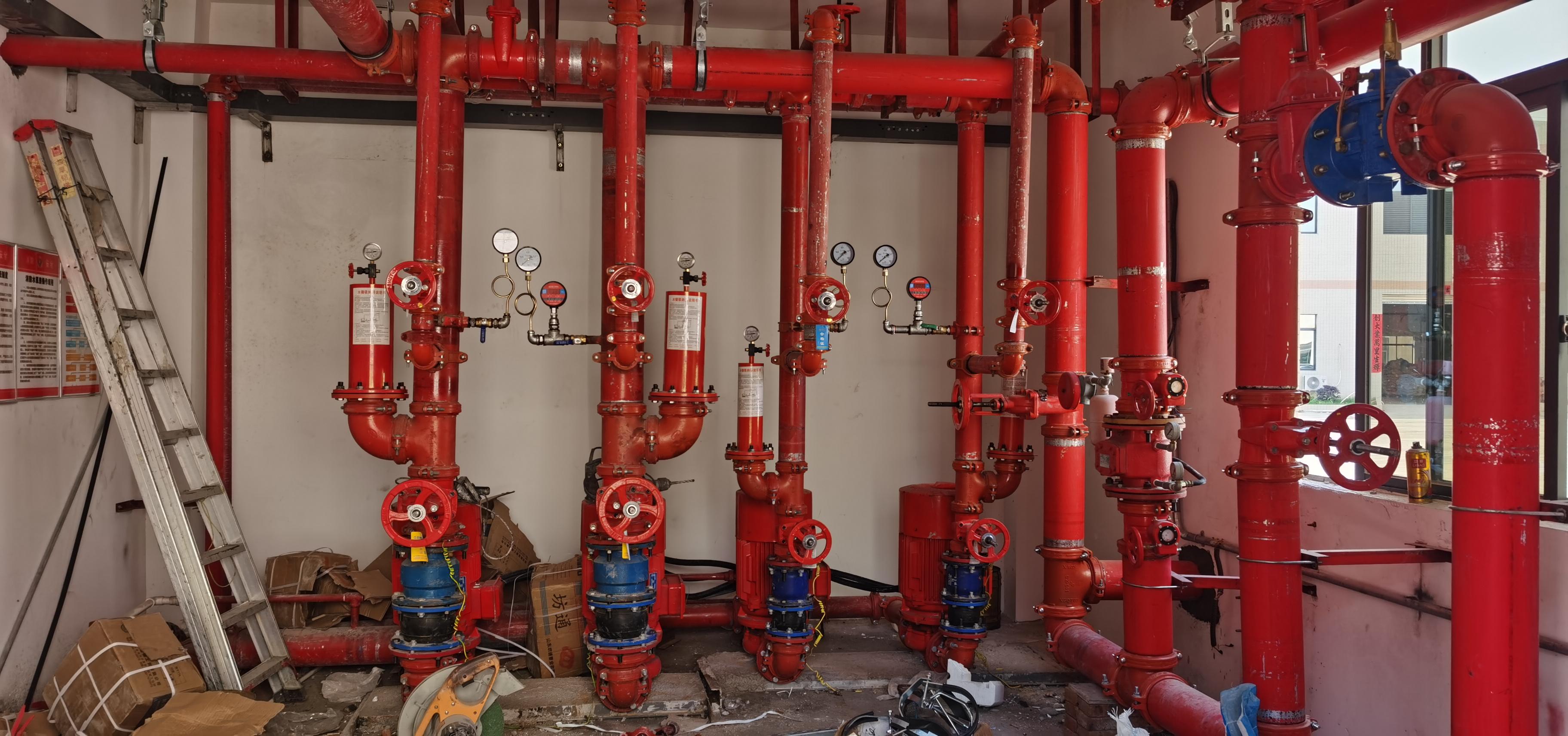

消防给水系统:水锤消除器如何安装

消防给水系统:水锤消除器如何安装

消防给水系统:水锤消除器如何安装

二、规范依据

《消防给水及消火栓系统技术规范》GB 50974-2014第8.3.3条:消防水泵出水管上的止回阀宜采用水锤消除止回阀,当消防水泵供水高度超过24m时,应采用水锤消除器。当消防水泵出水管上设有囊式气压水罐时,可不设水锤消除设施。

三、安装位置

《<消防给水及消火栓系统技术规范>GB 50974-2014实施指南》5.5.11要点说明:按新版《建规》(GB 50016 2018版本)中第8.3.3条,消防供水高度超过24m时,应采用水锤消除器。水锤吸纳器应设于水泵出水管的闸阀后面。水锤吸纳器的型号可查相关产品样本。

因此,水锤消除器的安装位置为:

1、水锤消除止回阀:出水水流方向总管闸阀后端。

2、水锤消除器:出水水流方向总管闸阀、止回阀后端。

四、水锤消除器的选型和安装方式

根据水锤吸纳器应用技术规程CECS 425-2016:

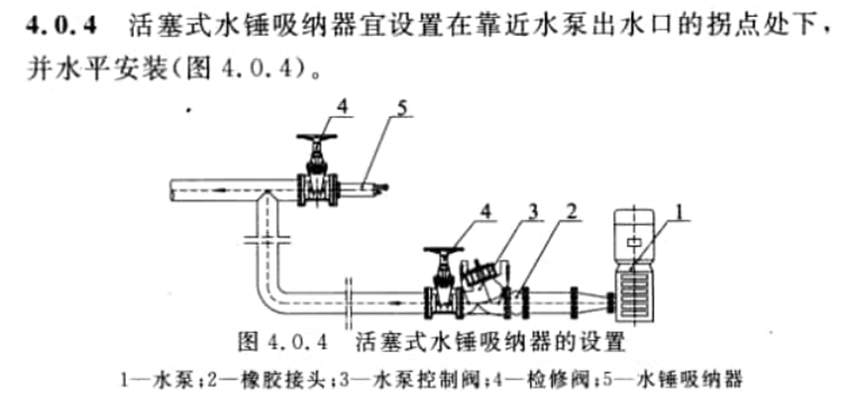

4.0.4活塞式水锤吸纳器宜设置在靠近水泵出水的拐点处下并水平安装(图4.0.4)。

消防给水系统:水锤消除器如何安装

4.0.5充气胶胆式水锤吸纳器设置应符合下列规定:

1 充气胶胆式水锤吸纳器宜设置在水泵出水口止回阀或泵控阀后;

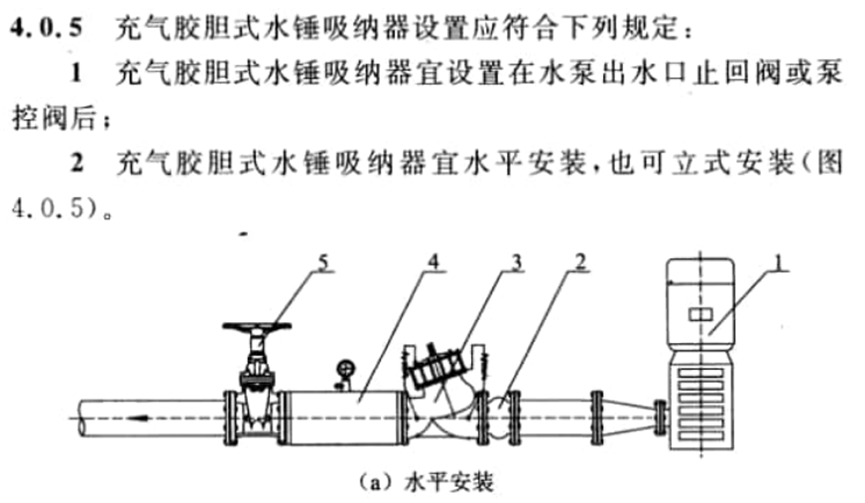

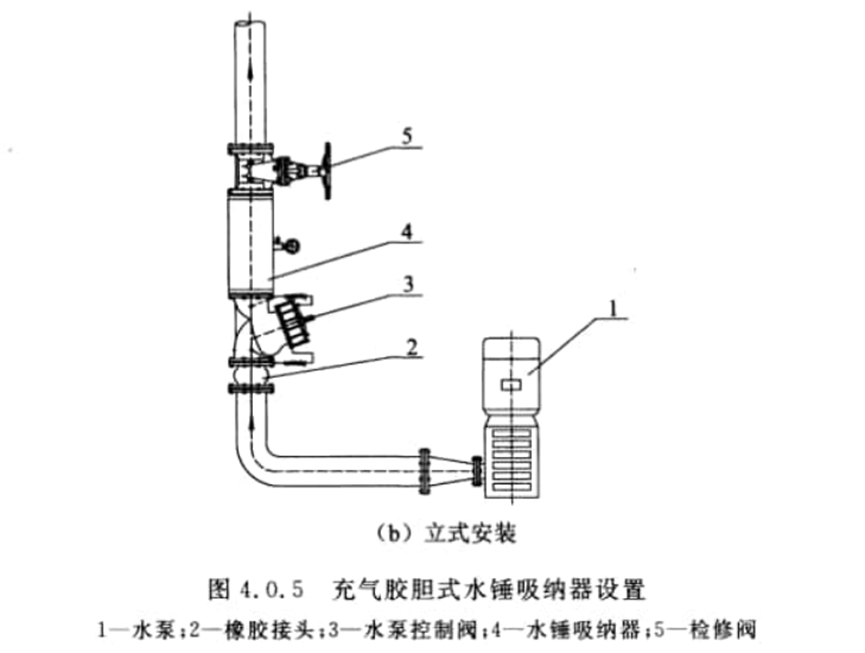

2充气胶胆式水锤吸纳器宜水平安装,也可立式安装(图4.0.5)。

消防给水系统:水锤消除器如何安装

消防给水系统:水锤消除器如何安装

4.0.6不充气胶式水吸器设置应符合下列规定:

1 不充气胶胆式水锤吸纳器应安装在供水管的配水横管末端最后两个用水器具支管接出点之间;

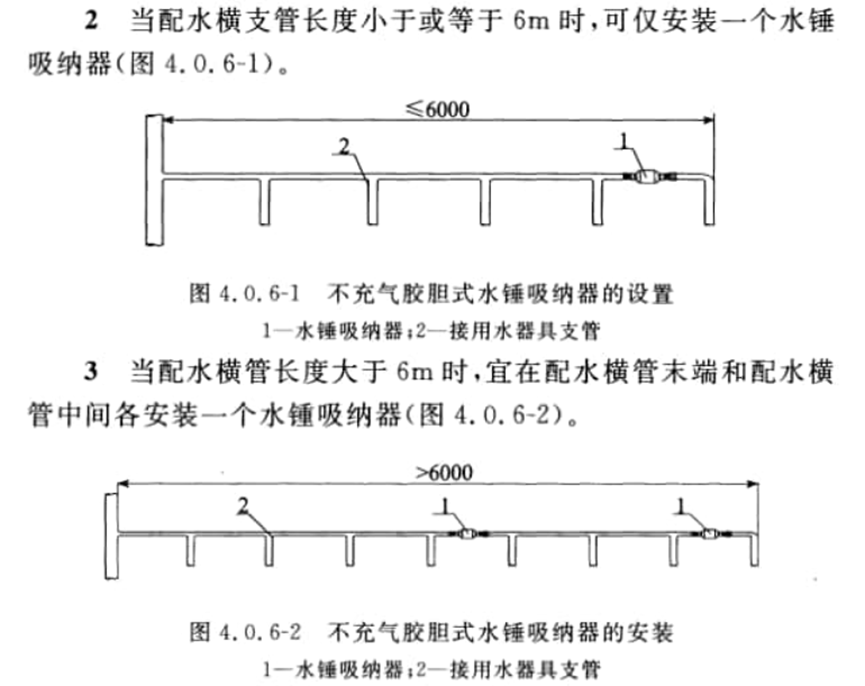

2当配水横支管长度小于或等于6m时,可仅安装一个水锤吸纳器(图4.0.6-1)。

3当配水横管长度大于6m时宜在配水横管末端和配水横管中间各安装一个水锤吸纳器(图4.0.6-2)。

消防给水系统:水锤消除器如何安装

五、注意事项

1、水锤消除器应安装在水泵出水总管水流方向止回阀或控制阀后,不得安装在止回阀前。

2、水锤消除器可以每台消防泵对应安装1个,也可以在靠近水泵的管网上每套系统安装1个。

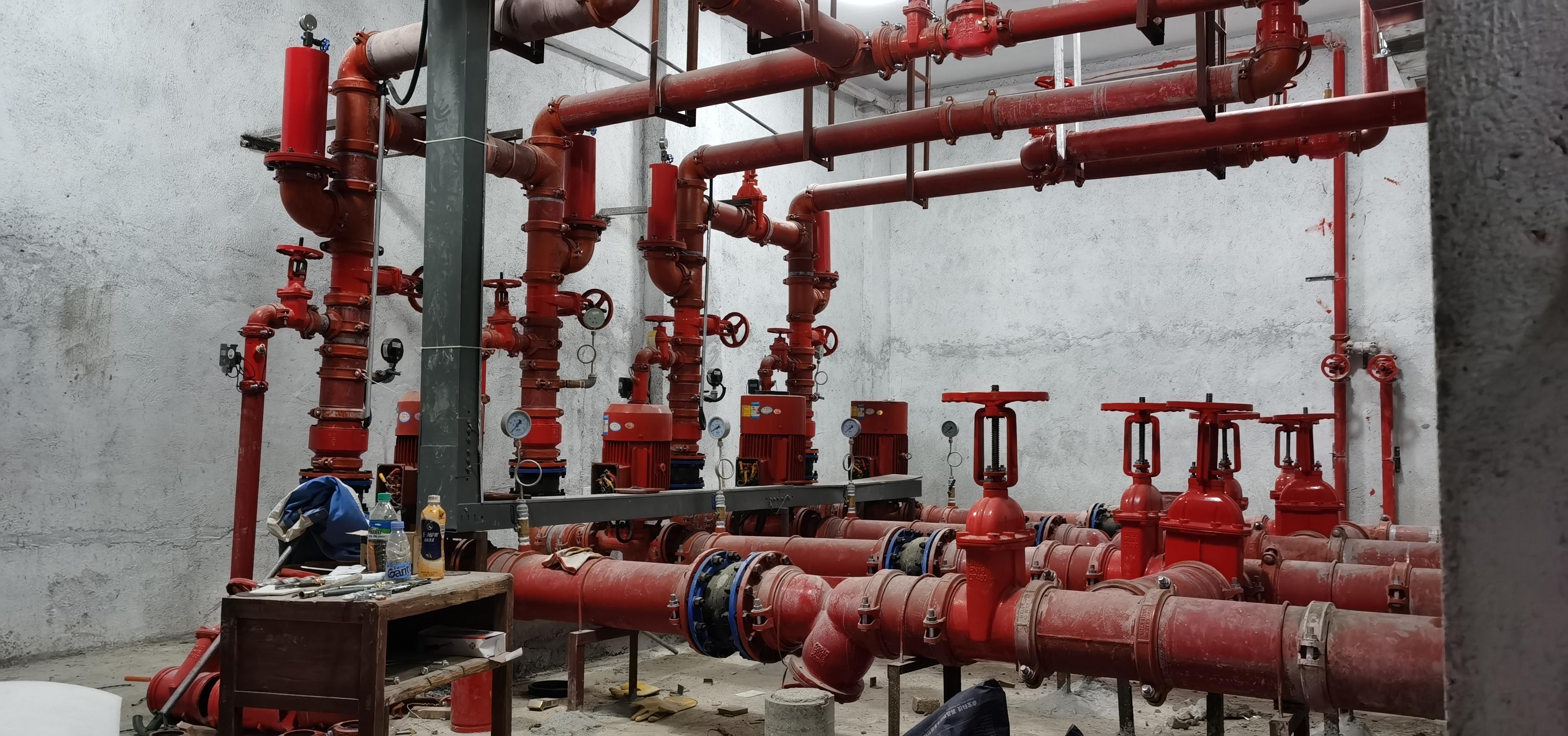

活塞式水锤消除器水平安装,但未设置检修阀
活塞式水锤消除器水平安装,但未设置检修阀

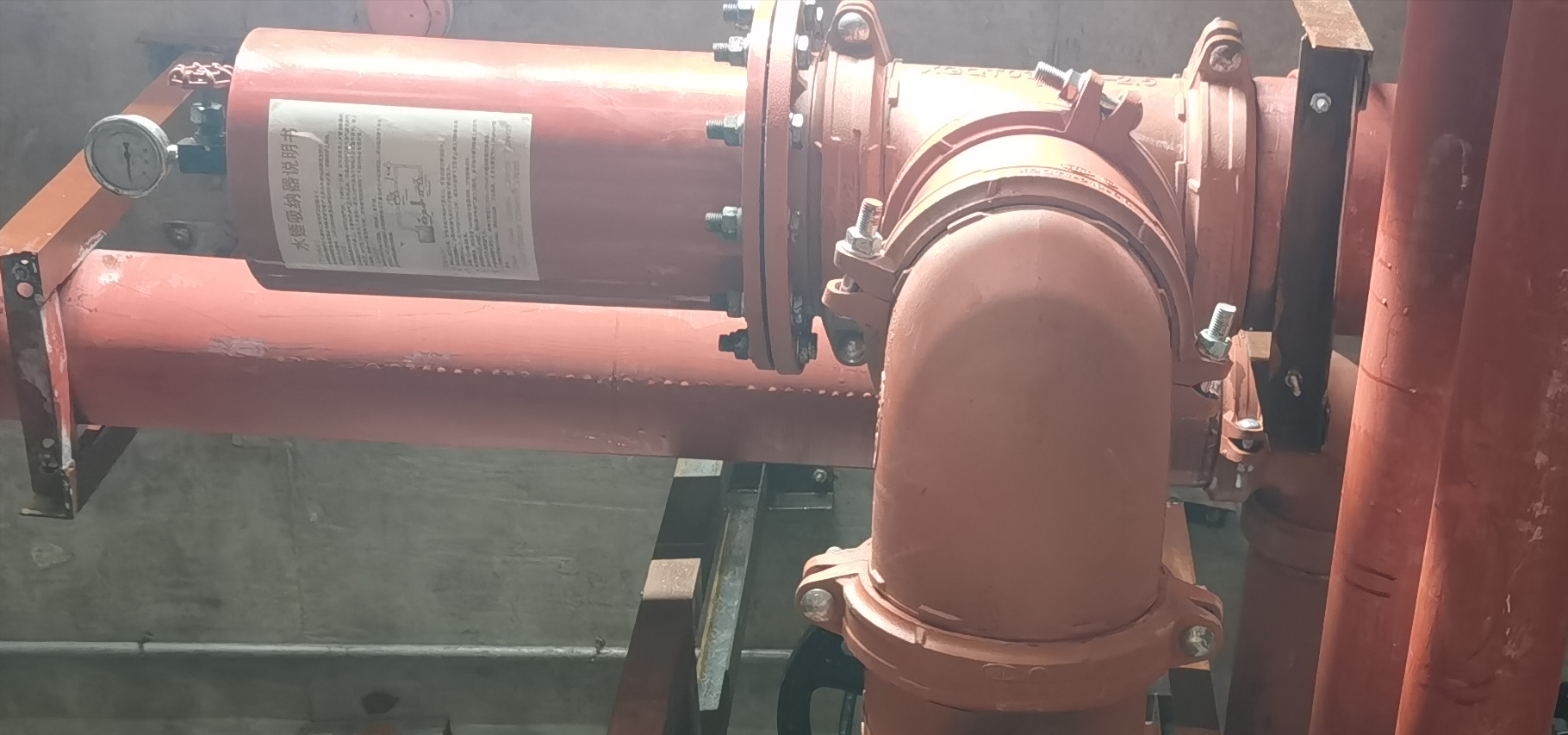

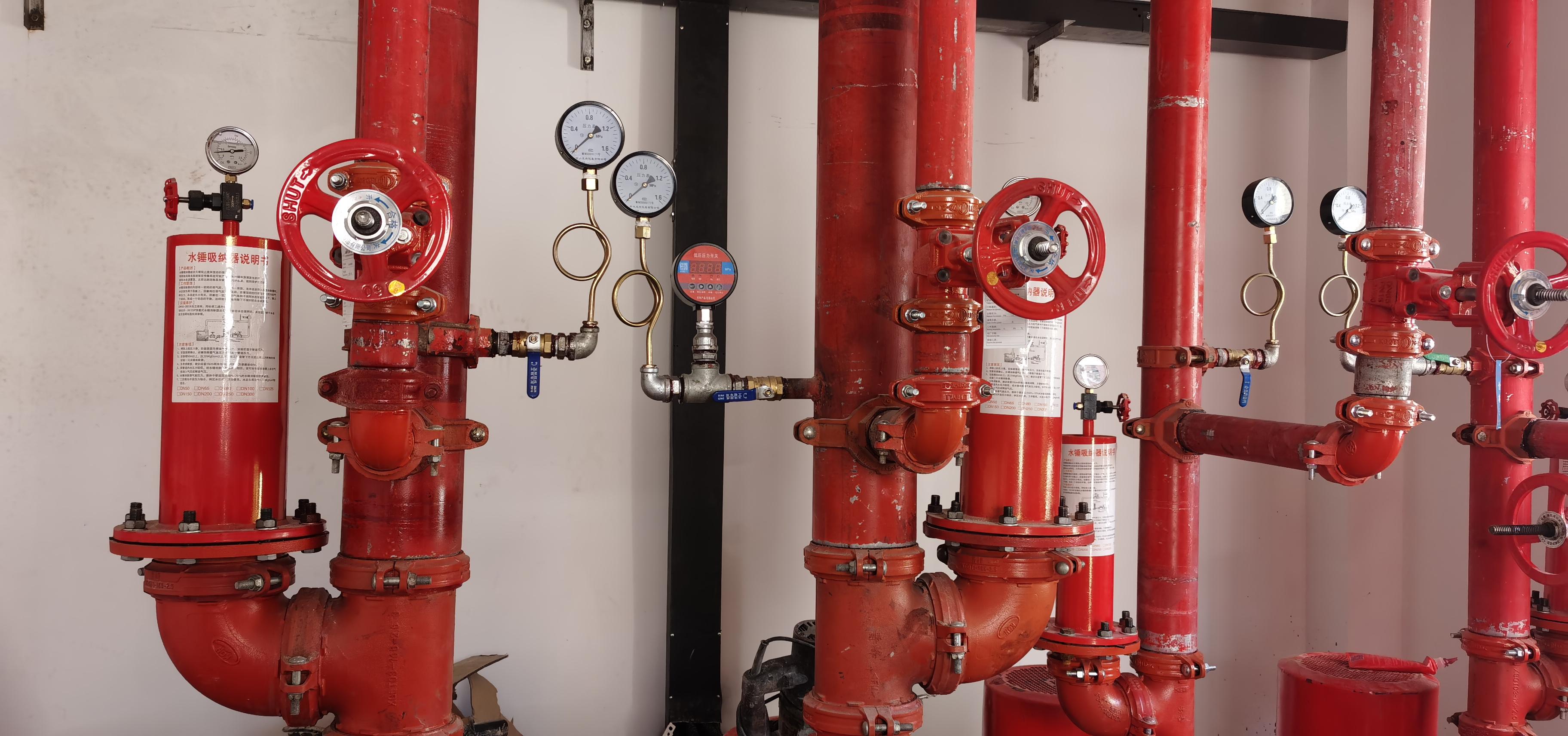

活塞式水锤消除器水平安装
活塞式水锤消除器水平安装
