管径的表示方法有哪些【图片】

1、管径的单位应为mm(毫米)

2、管径的表达方法应符合下列规定:

水煤气输送钢管(镀锌或非镀锌)、铸铁管等管材,管径宜以公称直径DN表示;

无缝钢管、焊接钢管(直缝或螺旋缝)等管材,管径宜以外径D×壁厚表示;

铜管、薄壁不锈钢管等管材,管径宜以公称外径Dw表示;

建筑给水排水塑料管材,管径宜以公称外径dn表示;

钢筋混凝土(或混凝土)管,管径宜以内径d表示;

复合管、结构壁塑料管等管材,管径应按产品标准的方法表示;

当设计中均采用公称直径DN表示管径时,应有公称直径DN与相应产品规格对照表。

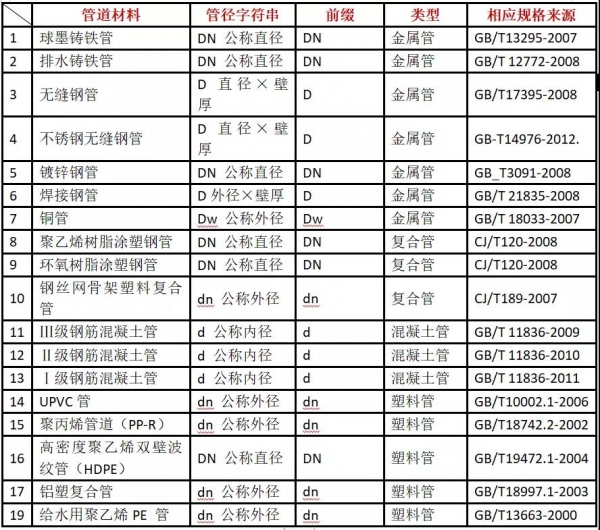

公称直径DN与相应产品规格对照表

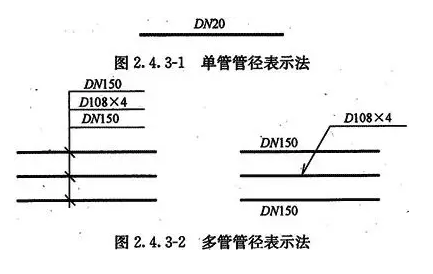

3、管径的标注方法应符合下列规定:

单根管道时,管径应按图2.4.3-1的方式标注;

多报管道时,管径应按图2.4.3-2的方式标注。

管径表示法

因为单位有公制(mm)及英制(inch)的区分,所以有下列的称呼方法。以公制(mm)为基准,称DN(metricunit)以英制(inch)为基准,称NB(inchunit)。
