HDPE塑钢缠绕管的连接方式

卡箍式弹性连接

连接要求管端连接部位的螺旋槽内在密封区域要有不少于两个焊接的塑料密封块,密封块的高度与加强筋的高度相同。 该连接结构由三层构成,最内层为薄壁橡胶套,紧套在管端起密封作用;中间层为一定厚度的具有良好弹性的发泡橡胶板,起填充作用,通过其变形可将外层不锈钢活套的紧箍压力均匀地传递到内层密封胶板上,从而消除了管端表面不平整、肋片高度不均匀及椭圆等因素对密封性能的影响;外层为开口不锈钢活套,通过活套上的紧固螺栓可调整活套对内层橡胶套的紧箍力以确保密封,同时不锈钢活套可起到对管材连接部位的环刚度的补偿作用,为保证不锈钢卡箍和管材同寿命,进行二次防腐加工。

不锈钢钢箍连接是采用机械紧固的方法将相邻两管端连成一体的连接方法。连接结构由三层构成,最内层薄壁橡胶套,紧套在管端起密封的作用;中间层为一定厚度具有良好弹性发泡橡胶板,起填充作用,外层为不锈钢钢箍。通过不锈钢钢箍上紧固螺栓的紧固力压紧内层橡胶套达到密封作用,发泡橡胶板的主要作用是将不锈钢钢箍的紧箍压力均匀地传递到内层密封橡胶板上,从而消除了管端表面不平整、肋片高度不均匀及椭圆度等因素对密封性能的影响。该连接方法适用于管径Dn≤1200mm的塑钢缠绕管。

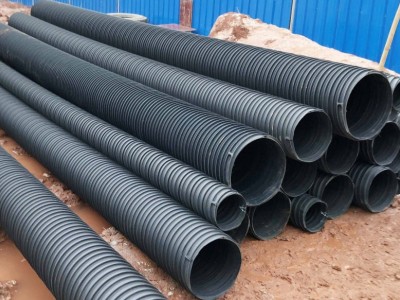

HDPE塑钢缠绕管

电热熔带连接

电熔熔带连接是利用镶嵌在电热熔带表面上的电热元件通电后产生的高温,将两根塑钢缠绕管的管端与电热熔带熔接成整体的连接方法。

电热熔带连接是利用镶嵌在热熔带表面的电热元件通电后产生的高温将接触面熔接成整体的连接方法。电热熔带是用与管材塑料相同的塑料制成的具有一定宽度且厚度大于管材壁厚、长度大于管材周长的塑料带,塑料带一侧表面上镶嵌有形成回路的电热丝网。将该电热熔带置于被连接管端的内壁上,采用专用工装将电热熔带压紧贴合在管内壁上,采用专用电源给电热熔带通电,由于电流的热效应,电热丝将管壁及热熔带表面熔化,形成一体,冷却后形成可靠的连接。该连接方法适用于管径Dn≥1200mm的塑钢缠绕管。
